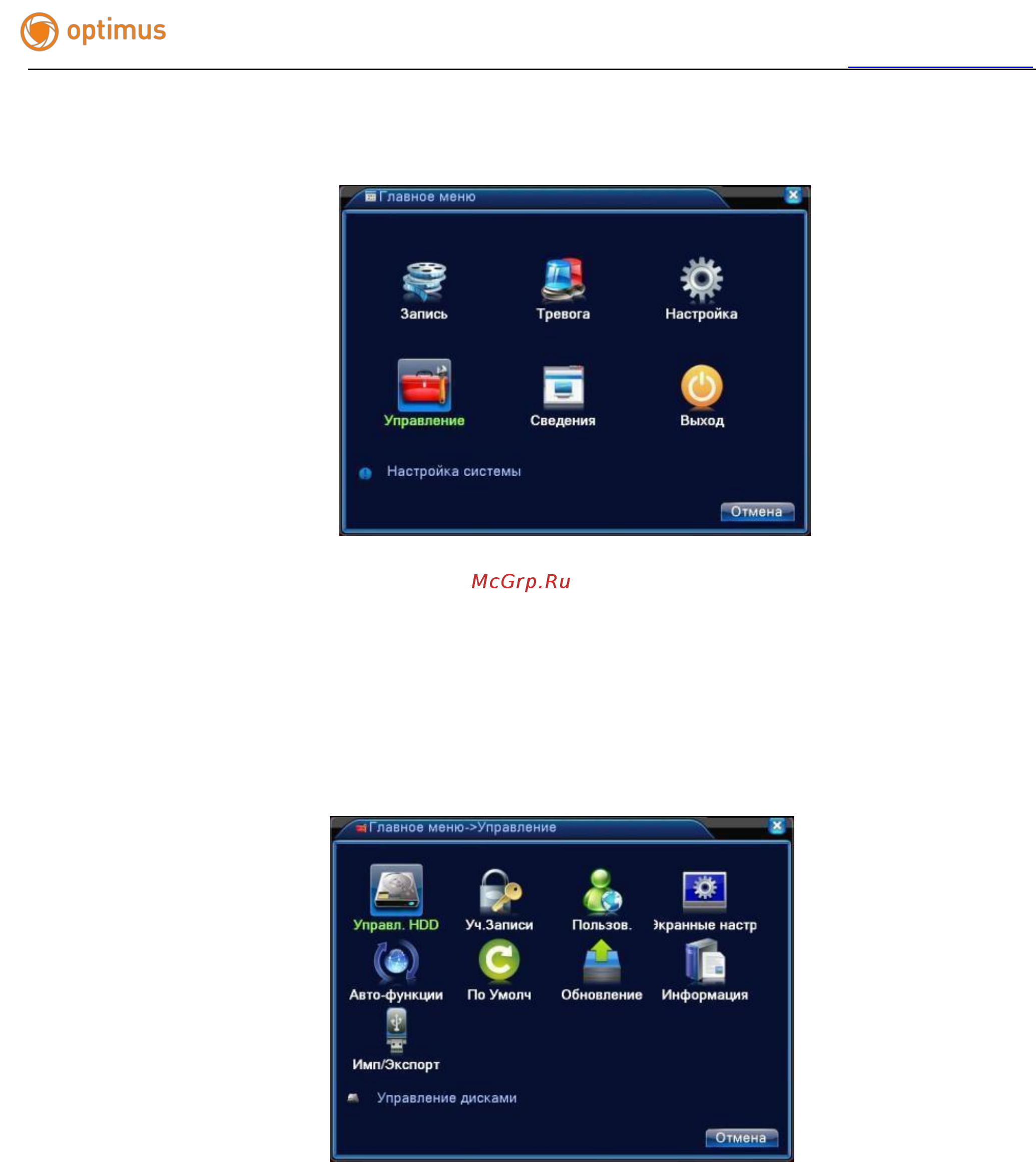

4.5 Управление
В этом меню имеются: управление жестким диском, управление учетной записью, пользователи
в сети, корректировка вывода, автоматическое обслуживание, обновление.
4.5.1 Управление жестким диском (HDD)
Настройка и управление жестким диском.
В таблице отображается текущая информация о жестком диске: номер, входной порт,
тип, состояние и емкость. Операция включает: задать режим "чтение-запись", "только
чтение", сделать диск резервным, форматировать диск, восстановить настройки. Выберите
жесткий диск и нажмите правой кнопкой для выполнения.
Примечание: диск «чтение-запись»: Оборудование может записывать или считывать данные.
Диск «только чтение»: Оборудование может считывать данные, но не может
записывать данные.
Резервный диск: Двойное резервирование видеофайлов на диске "чтение-запись".
