52
www.optimus-cctv.ru
Включение PTZ. Включить активацию PTZ камеры при включении тревоги.
В гибридном режиме PTZ-камера может быть связана с соответствующей информацией
о движениях аналогового канала. В режиме цифрового канала движения камеры связаны
с соответствующей информацией о движениях от подключенного удаленного устройства.

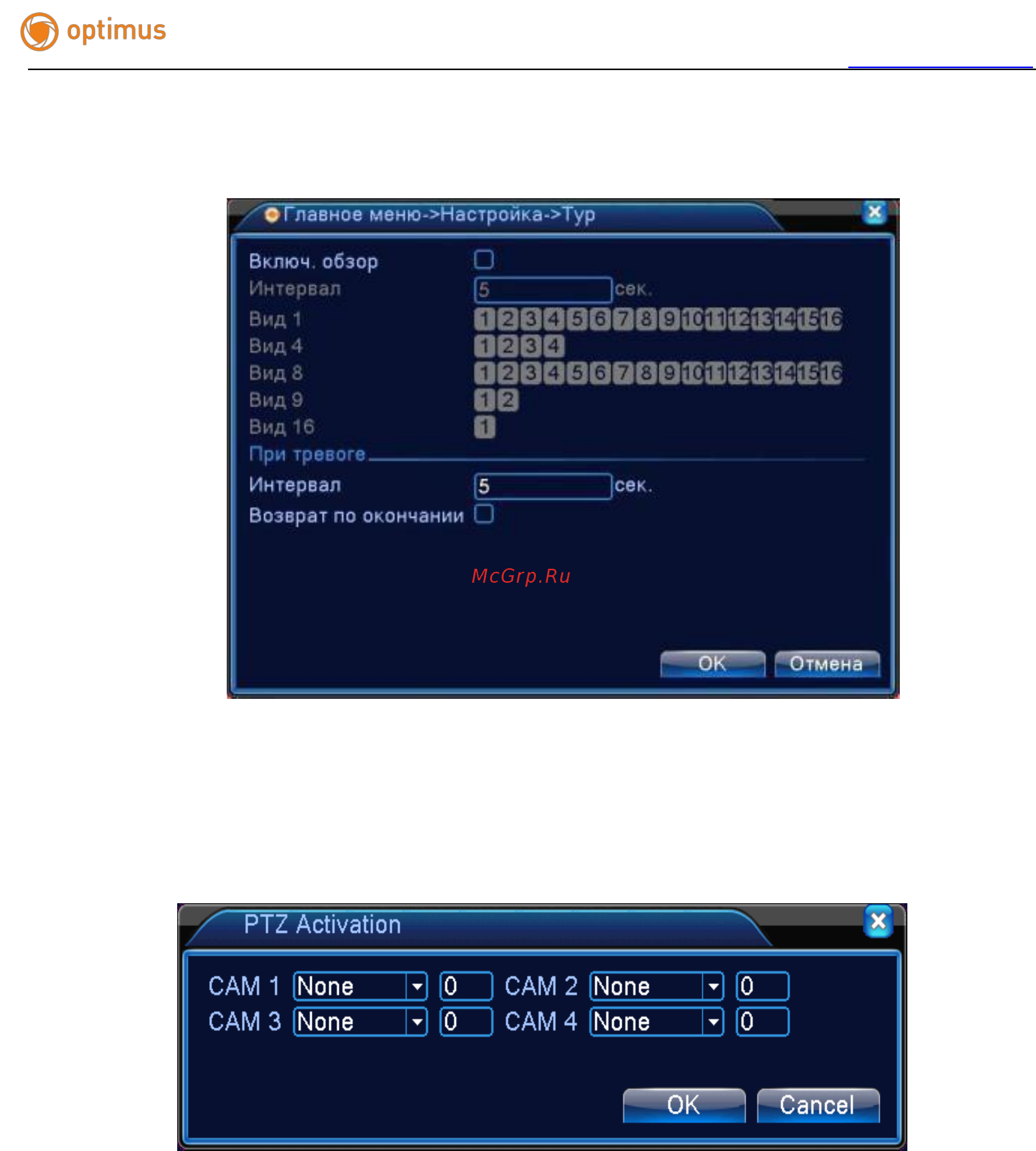

Рисунок 4.7 Включение PTZ в гибридном режиме
Задержка. По окончании тревоги запись продолжится несколько секунд (10-300 с),
затем прекратится.
Показ сообщений. Показывает окно с информацией о тревоге на экране компьютера.
Отправить EMAIL.■ означает отправку письма пользователю при включении тревоги.
Примечание: настройте FTP для отправки писем в разделе Сетевые службы.
Загрузка по FTP. Если опция отмечена, видео и изображения соответствующего
канала записи и канала снимков будут загружены по заданному адресу.
