3.5 Меню рабочего стола
В режиме просмотра вы можете нажать правой кнопкой на рабочем столе, чтобы открылось
меню, показанное на рисунке 3.2а и 3.2б. В меню входят: Главное меню, Настройки записи,
Воспроизведение, Управление PTZ , Тревожный PTZ, Выход тревоги, Настройки цветности,
Экранные настройки, Выход, Переключение режима просмотра (Виды).

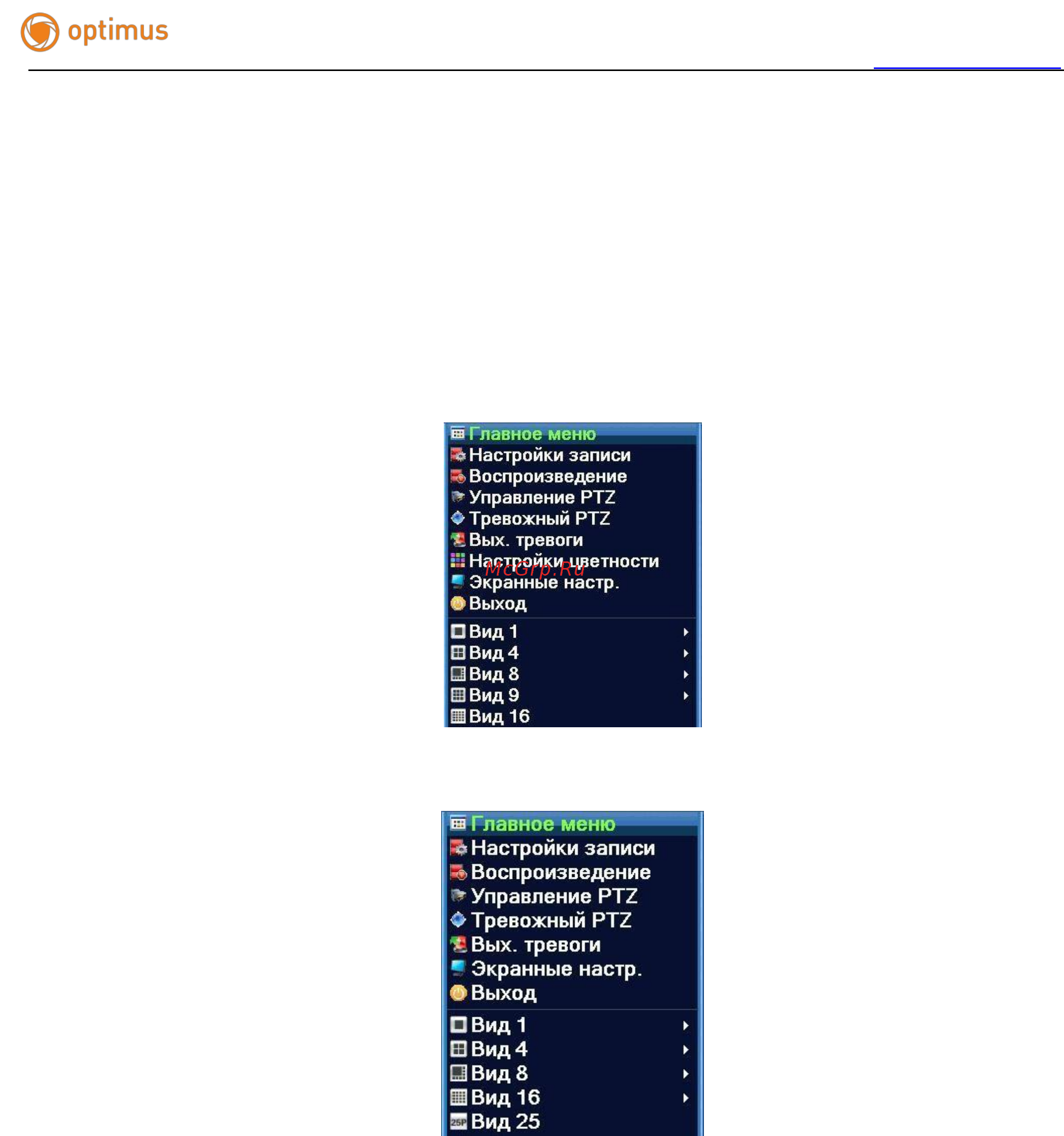

Рис. 3.2а Меню функций в полностью аналоговом/гибридном режиме
Рис. 3.2б Меню функций в полностью цифровом режиме
