36
www.optimus-cctv.ru

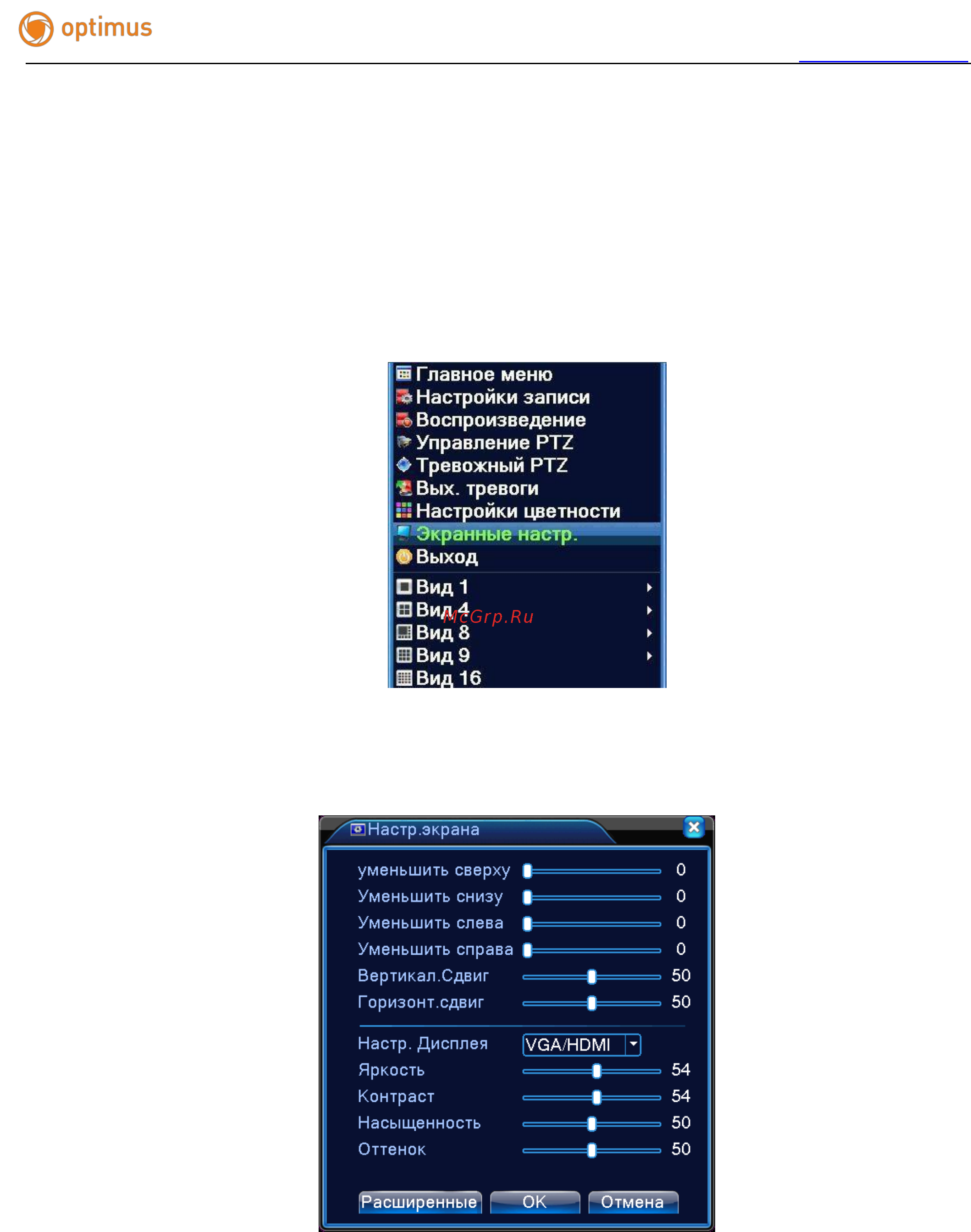

3.5.7 Экранные настройки
В гибридном режиме имеются возможность центровки изображения по вертикали и
горизонтали, в цифровом режиме они отсутствуют.
Экранные настройки. Вы можете использовать меню рабочего стола или перейти Главное
меню>Экранные настр.
Рисунок 3.19 Экранные настройки.
Примечание: В гибридном режиме горизонтальные и вертикальные черные полосы
относятся только к аналоговому каналу.
