47
www.optimus-cctv.ru

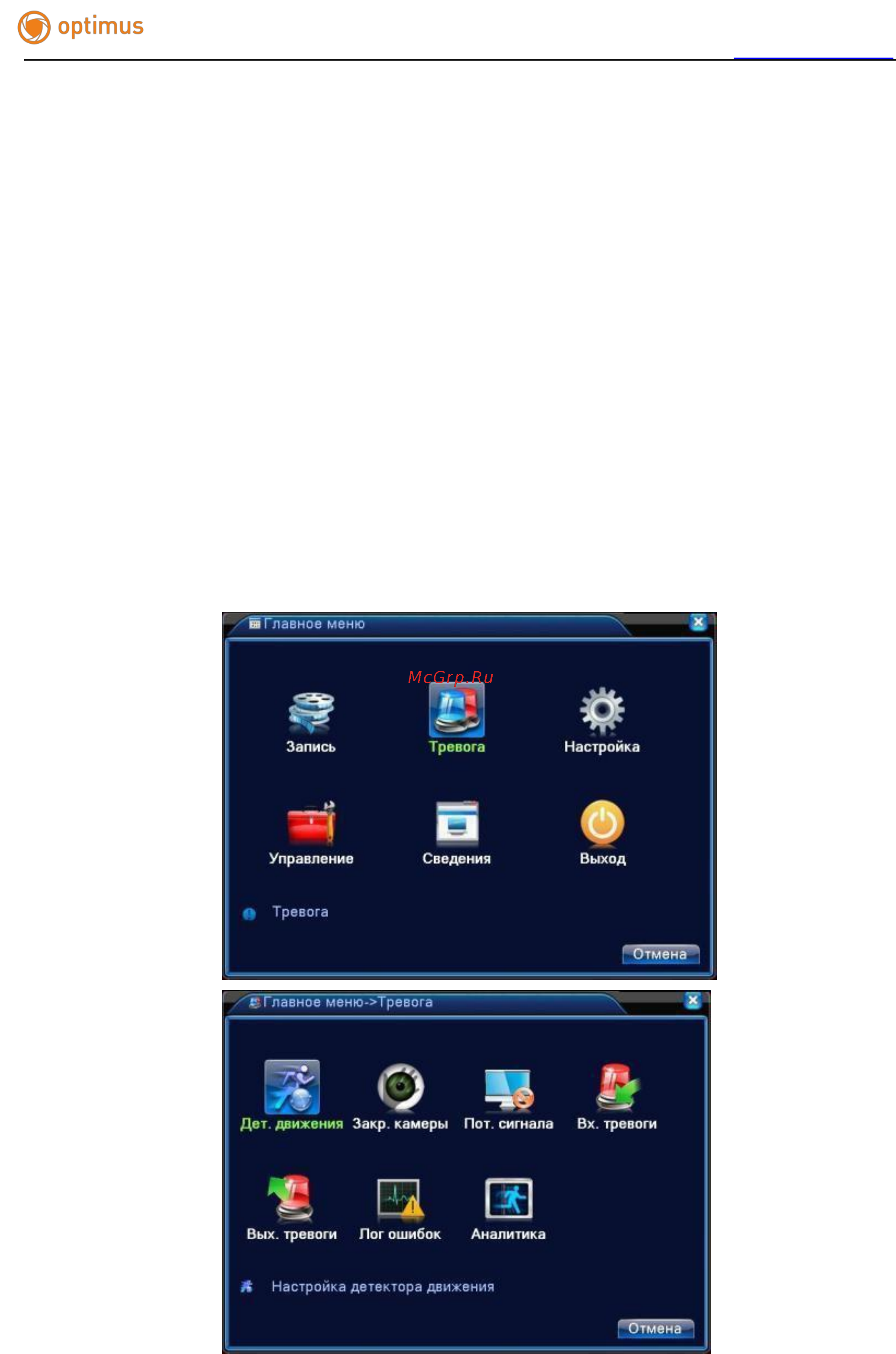

4.3.1 Обнаружение движения
Когда система обнаруживает движение, сигнал которого превышает заданный
порог, включается тревога детектора движения и включается соответственная
функция связи.
Функция Детектор движения немного отличается в гибридном режиме и полностью
цифровом режиме:
Цифровой канал: необходимо включить не только функцию Детектор движения в
видеорегистраторе, но и включить детекцию движения в подключенном удаленном
устройстве. Когда удаленное устройство обнаруживает движение, видеорегистратор
начинается запись по тревоге, по-другому эта функция не работает.
Гибридный режим: достаточно включить функцию Детектор движения в Меню.
