62
www.optimus-cctv.ru
4.4.4 Сетевые службы
Выберите опцию Сетевые службы и нажмите кнопку "Установить" для настройки
продвинутых сетевых функций или дважды кликните левой клавишей мыши для настройки
параметров.

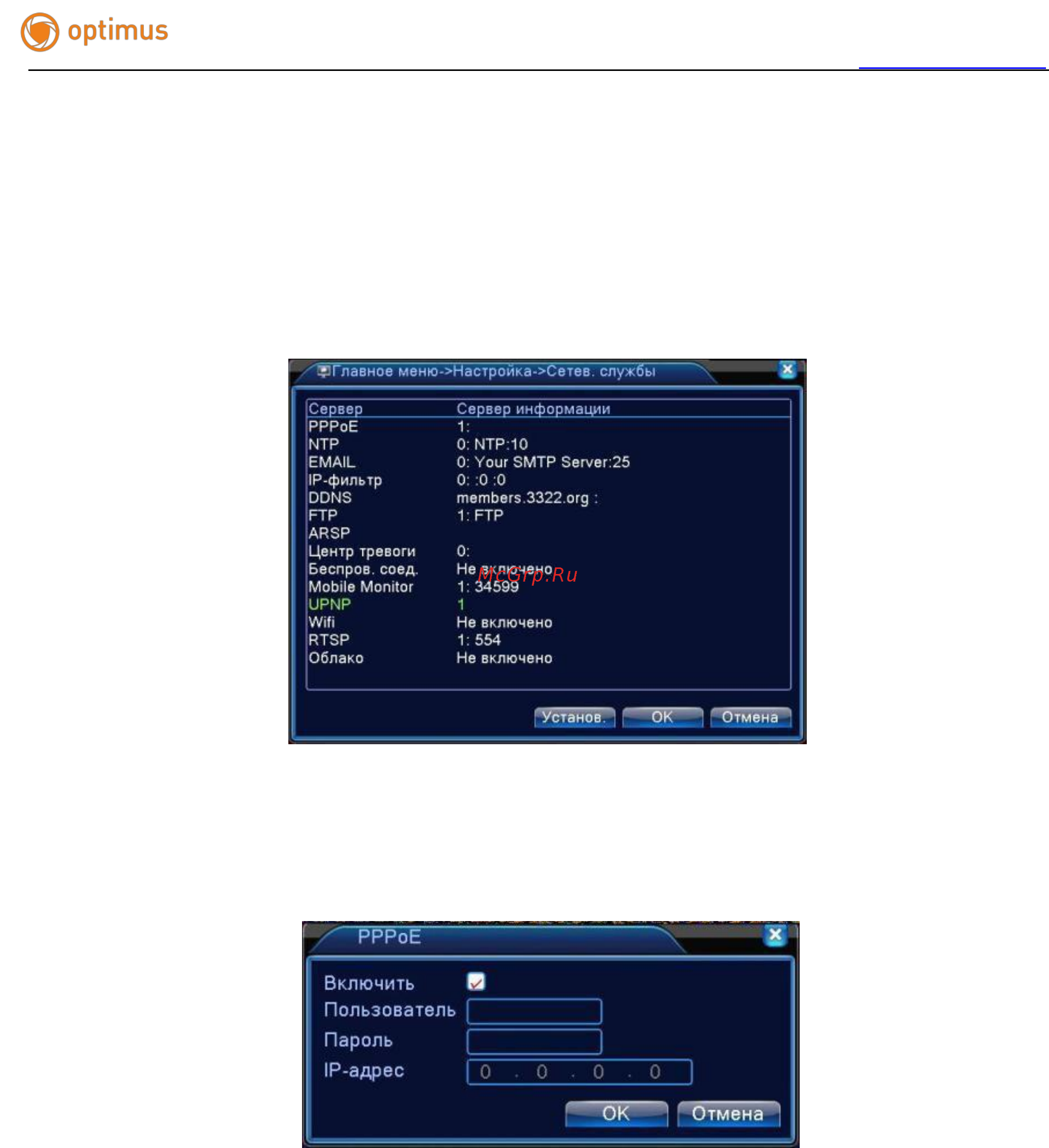

Рисунок 4.17 Сетевые службы
Настройка PPPoE
Рисунок 4.18 PPPoE
Включить: Используется для активации настроек.
Введите имя пользователя и пароль, который предоставил провайдер. После
сохранения перезагрузите систему. Затем устройство выполнит сетевое соединение на
основе PPPoE. IP-адрес изменится на динамический IP-адрес после выполнения
вышеуказанной операции.
Использование: после успешного подключения по PPPoE найдите IP-адрес в
соответствующем поле и запишите его. Затем используйте этот IP-адрес для подключения
к регистратору через порт.
