www.optimus-cctv.ru
73
Включение хотя бы одной маски активирует кнопку Установ, позволяющую установить
маску с помощью мыши в нужное положение.
Показ.время, ИМЯ КАНАЛА, Установ, расположенные в нижней части окна,
позволяют изменить место отображения времени и имени каждого канала на экране.
Включение хотя бы одной опции активирует кнопку Установ.
*Функция настройки номера канала, региона, времени и названия канала работает в
режиме вывода, если устройство находится в гибридном (HVR) или полностью аналоговом
режиме (DVR).
4.4.6 Конфигурация PTZ и RS485
! Убедитесь, что режим включён в меню «Информация об устройстве» п.4.5.8 !

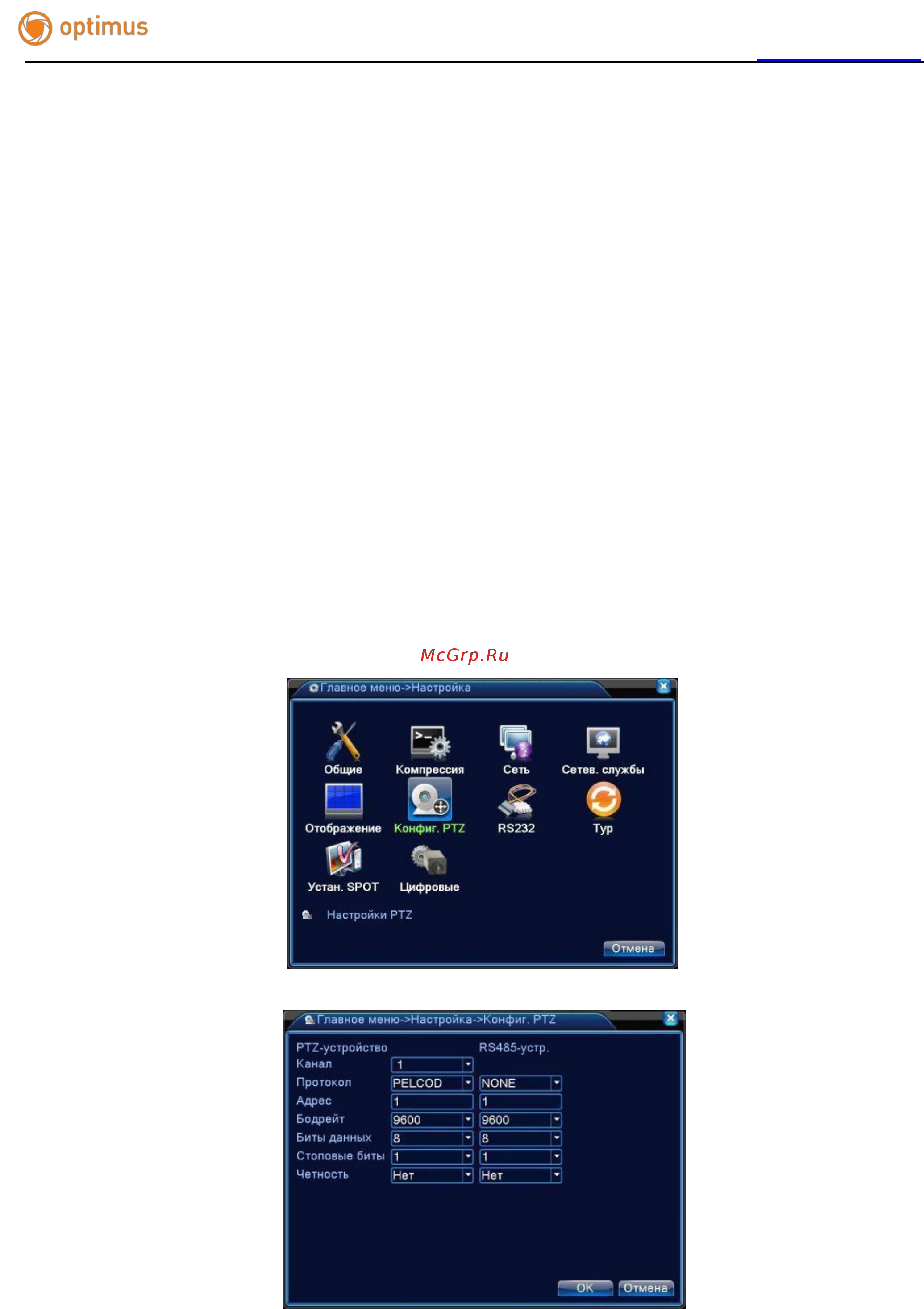

Рисунок 4.32 Конфигурация PTZ и RS485 устройств в аналоговом и гибридном режимах.
