Инструкция по монтажу, эксплуатации и техническому обслуживанию модель LSN
LSN 100 страница 13 Revision 00
Article No 4264611
Issue 05/2003
После монтажа агрегата на фундамент и
подключения всех трубопро-
водов, ЦЕНТРОВКУ СЛЕДУЕТ ПРОВЕРИТЬ
ПОВТОРНО ДАЖЕ ДЛЯ
АГРЕГАТОВ, ПОСТАВЛЯЕМЫХ УЖЕ
СМОНТИРОВАННЫМИ НА
РАМЕ!.
• Перед началом центровки, тщательно
очистите концы валов и все детали
муфты.
• Перед началом центровки, ослабьте
винты 901.12, крепящие кожух
подшипника 330 к опоре корпуса насоса
183, вновь затянув их ТОЛЬКО ПО
ЗАВЕРШЕНИИ ЦЕНТРОВКИ, после чего
повторите измерения правильности
центровки.
• ЦЕНТРОВКА СЧИТАЕТСЯ ПРАВИЛЬНОЙ
при сохранении одинакового
расстояния от линейки, положенной по
оси сверх обеих полумуфт, до каждого
из валов при повороте тех на любой
угол; также, при независимом повороте
полумуфт на различные углы, зазор
между их концами, измеряемый щупом
или цифровым указателем, должен
оставаться неизменным см. Рис. 4 и 5.
• Конкретные зазоры и допуски для
Вашей муфты см. в ее
сопроводительной документации.
Конкретные данные о Вашей муфте даны в
перечне технических данных / или
подтверждении заказа.

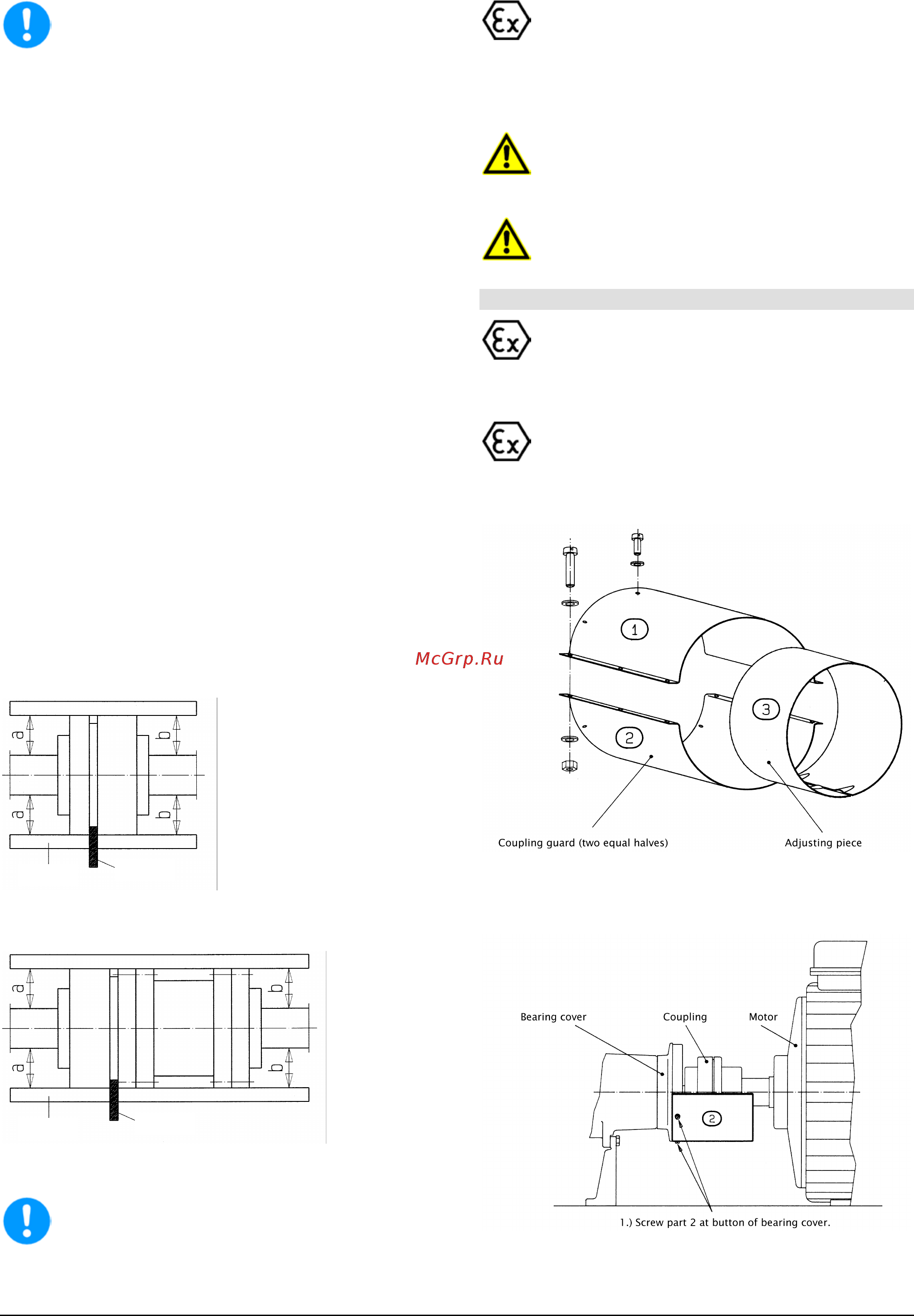

Рис. 4: Центровка с помощью линейки ( ruler ) и
щупа ( gauge ).
Рис. 5: Центровка с помощью линейки ( ruler ) и
щупа ( gauge ) для муфты с проставком
Проверьте центровку еще раз на агрегате,
разогретом до номинальной рабочей
температуры и ( по возможности ) под
рабочим давлением системы,
ПРЕДВАРИТЕЛЬНО ОЗНАКОМИВШИСЬ С
ТРЕБОВАНИЯМИ ГЛАВЫ 6 ! При этом,
вал агрегата должен легко и без
заедания проворачиваться рукой
Неправильная центровка приводит к
повреждению не только муфты, но и
агрегата в целом;
Завершив центровку, установите защитный
кожух муфты до запуска агрегата.
5.3.2 Кожух муфты.
ВЗРЫВООПАСНО ! Правилами техники
безопасности НЕ ДОПУСКАЕТСЯ
ЭКСПЛУАТАЦИЯ АГРЕГАТОВ БЕЗ
ЗАЩИТНЫХ КОЖУХОВ МУФТ
Для взрывоопасных условий, кожух муфты
должен изготавливаться из материалов, не
создающих искрение
Части кожуха :
1 и 2. Половинки кожуха ( идентичные ).
3. Кольцо регулировочное.
Монтаж кожуха:
ruler
gauge
ruler
gauge
