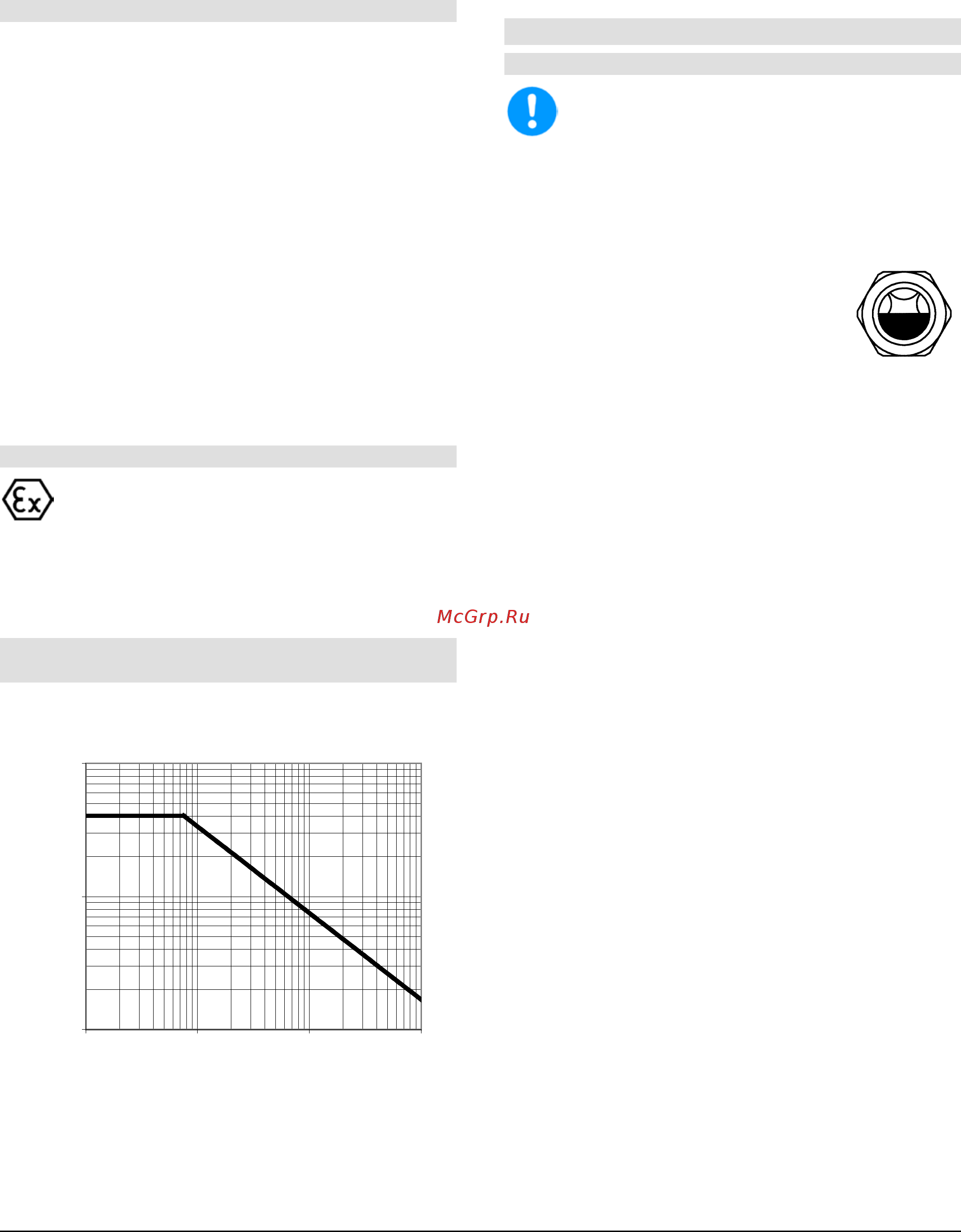

Инструкция по монтажу, эксплуатации и техническому обслуживанию модель LSN
LSN 100 страница 16 Revision 00
Article No 4264611
Issue 05/2003
• Избегайте резких колебаний температуры
( тепловых ударов ).
• НЕ РЕЖЕ ОДНОГО РАЗА В НЕДЕЛЮ
следует убеждаться в том, что агрегат
работает плавно, без чрезмерной
вибрации.
6.4.1 Минимальная и максимальная подача.
ПРИ ОТСУТСТВИИ КОНКРЕТНЫХ ДАННЫХ В
ФОРМЕ ГРАФИКОВ ИЛИ ТАБЛИЦ, оптимальное
значение подачи :
Qмин. = QBEP следует умножать на
коэффициент 0,1 для кратковременной
эксплуатации
Qмин. = QBEP следует умножать на
коэффициент 0,3 – для длительно-непрерывной,
Qмакс.= QBEP следует умножать на
коэффициент1,2 - для длительно-непрерывной,
*)
QBEP = к.п.д. в точке наивысшей эффективности
*) если допустимый кавитационный запас
системы в целом превышает величину
кавитационного запаса насоса + 0,5 м.
6.4.2 Абразивные среды
Внимание! Растворы с повышенным
содержанием абразивных частиц
вызывают ускоренный износ проточной
части и уплотнения, которые,
соответственно, требуется чаще
осматривать и ремонтировать..
6.4.3 Допускаемое количество повторных
пусков агрегата в час
Допускаемое количество повторных пусков
агрегата в час не должно превышать данные,
указанные на графике 6.
1,0
10,0
100,0
1 10 100 1000
Motor power [kW]
max. perm. starts/h
график 6
max. perm. starts/h – макс. допустимое количество
повторных пусков в час
Motor power, kW – мощность двигателя в кВт.
Допустимое количество повторных пусков
указывается в прилагаемой инструкции по
эксплуатации двигателя.
Если документацией на конкретный двигатель
предусмотрено иное количество повторных
пусков, то следует ориентироваться на
МЕНЬШЕЕ значение.
6.5 СМАЗКА ПОДШИПНИКОВ.
6.5.1 Жидкая масляная смазка.
Кожух подшипников должен быть заполнен
маслом, соответствующим по качеству и
количеству требованиям п. 7.4.1.
НАСОСЫ С ЗАВОДА-ИЗГОТОВИТЕЛЯ
ПОСТАВЛЯЮТСЯ БЕЗ МАСЛА.
Заливка масла (стандартное исполнение с
окном контроля уровня):
Вывернув пробку 637, залить масло
в горловину GF1 до появления
уровня примерно посередине
контрольного окна 642 ( Рис. 7 ).
ЧРЕЗМЕРНЫЙ УРОВЕНЬ ВЕДЕТ К
ПЕРЕГРЕВУ ПОДШИПНИКОВ И
ПОДТЕКАНИЮ МАСЛА НАРУЖУ, а
НЕДОСТАТОЧНЫЙ - К
НЕОБХОДИМОСТИ СКОРОГО
ПОПОЛНЕНИЯ СМАЗКИ.
рис. 7
Заливка масла ( специальное исполнение с
масленкой постоянного уровня ):
• АГРЕГАТ ПОСТАВЛЯЕТСЯ
НЕЗАПРАВЛЕННЫМ, С РАЗОБРАННОЙ
МАСЛЕНКОЙ.
• Вывернув резервуар из корпуса (резьба
ПРАВАЯ), отставить первый в сторону;
• Плотно, через уплотняющую пленку
PTFE, ввернуть корпус масленки в
резьбовое гнездо 638 кожуха
подшипников 330 и затянуть до
принятия резьбовой бобышкой
вертикального положения (Рис. 8).
• Вывернув пробку 637 в верхней части
кожуха подшипников, залить масло в
горловину GF1, пока уровень не
установится примерно на середине
контрольного стекла.
• С помощью воронки заполнить
резервуар масленки ( Рис. 8,
ПОСЕРЕДИНЕ ).
• Убедиться в наличии и целостности
уплотнительного кольца на резервуаре.
• Заткнув пальцем отверстие резервуара,
резервуар перевернуть и плотно
ввернуть в резьбовую бобышку корпуса
масленки ( Рис. 8, СПРАВА ). Затянуть
все резьбовые соединения.
• Масло начнет поступать из резервуара в
кожух подшипников.
