Инструкция по монтажу, эксплуатации и техническому обслуживанию модель LSN
LSN 100 страница 14 Revision 00
Article No 4264611
Issue 05/2003
Bearing cover - Кожух подшипника
Сoupling - Mуфта
Motor – Электродвигатель.

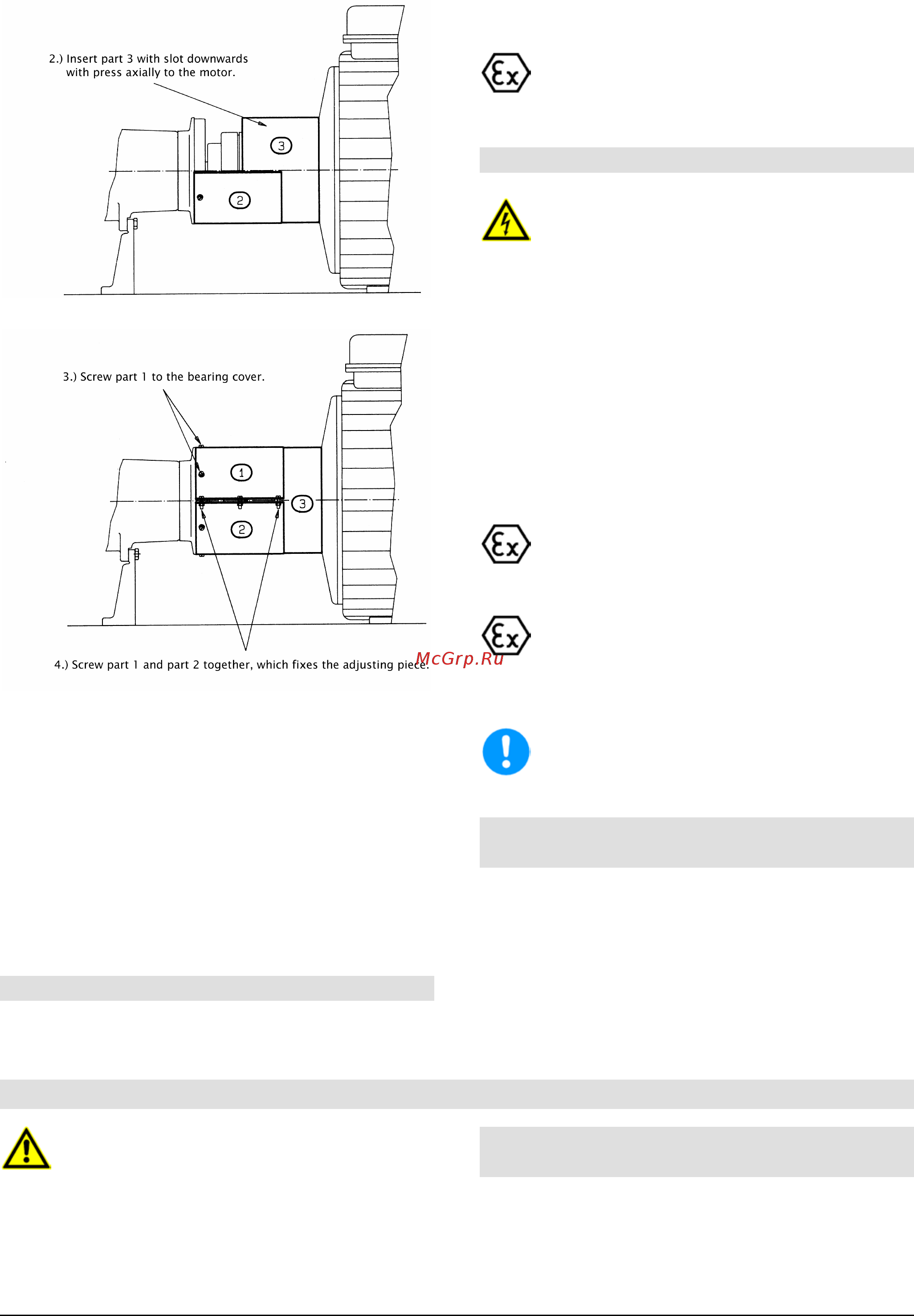

1) Закрепить половинку кожуха винтами
СНИЗУ на кожухе подшипника.
2) Насадить кольцо регулировочное 3
прорезью ВНИЗ и сдвинуть его по оси
до упора в двигатель.
3) Привинтить вторую половинку кожуха
СВЕРХУ к кожуху подшипника.
4) Скрепить винтами половинки кожуха,
зажав между ними регулировочное
кольцо.
5.4 ПРИВОД
Выбирая типоразмер двигателя,
руководствуйтесь нормами ISO 5199
и инструкциями заводов-изготовителей
конкретных двигателей.
Двигатели для эксплуатации в Зонах 1 и
2 должны быть сертифицированы ATEX
на данный период времени
!
5.5 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
ВСЕ электромонтажные работы должны
выполняться соответственно
квалифицированным и допущенным
персоналом при соблюдении действующих
правил техники безопасности, местного
законодательства по
энергоснабжению, инструкций конкретных
предприятий и производств.
До начала электромонтажных работ,
необходимо убедиться, что параметры местной
электросети соответствуют указанным на
табличке конкретного агрегата. Кабель к
двигателю подключать согласно документации
на последний, обязательно установив
автоматический защитный выключатель.
ВНИМАНИЕ ! Взрывоопасные условия
эксплуатации по нормам IEC 60079-14
требуют дополнительного принятия
адекватных защитных мер.
ВНИМАНИЕ ! Cледует принять во внимание,
что надлежит заземлить соответствующим
образом раму основания (которая должна
иметь 2 резьбовых отверстия М10 для
заземляющих винтов).
Направление вращения следует проверять
при заполненном насосе. « Сухой прогон»
вызовет повреждение насоса
5.6 ПРОВЕРКА ВЫПОЛНЕННОГО
МОНТАЖА
Еще раз проверив центровку согласно п. 5.3.1,
проверните вал рукой за муфту: он должен
раскручиваться легко и без заеданий
6. ПУСК, РАБОТА, ОСТАНОВ
Пуск агрегата должен осуществляться
работниками, знакомыми с настоящей
Инструкцией, включая, ПРЕЖДЕ ВСЕГО,
требования по технике безопасности и со
специфическими условиями конкретного
производства
6.1 ЗАПУСК ВНОВЬ
УСТАНОВЛЕННОГО АГРЕГАТА
Перед первым пуском убедитесь, что:
• Насос с масляной смазкой заправлен
маслом. Открыв сливную горловину для
масла GD, слейте накопившийся внутри
