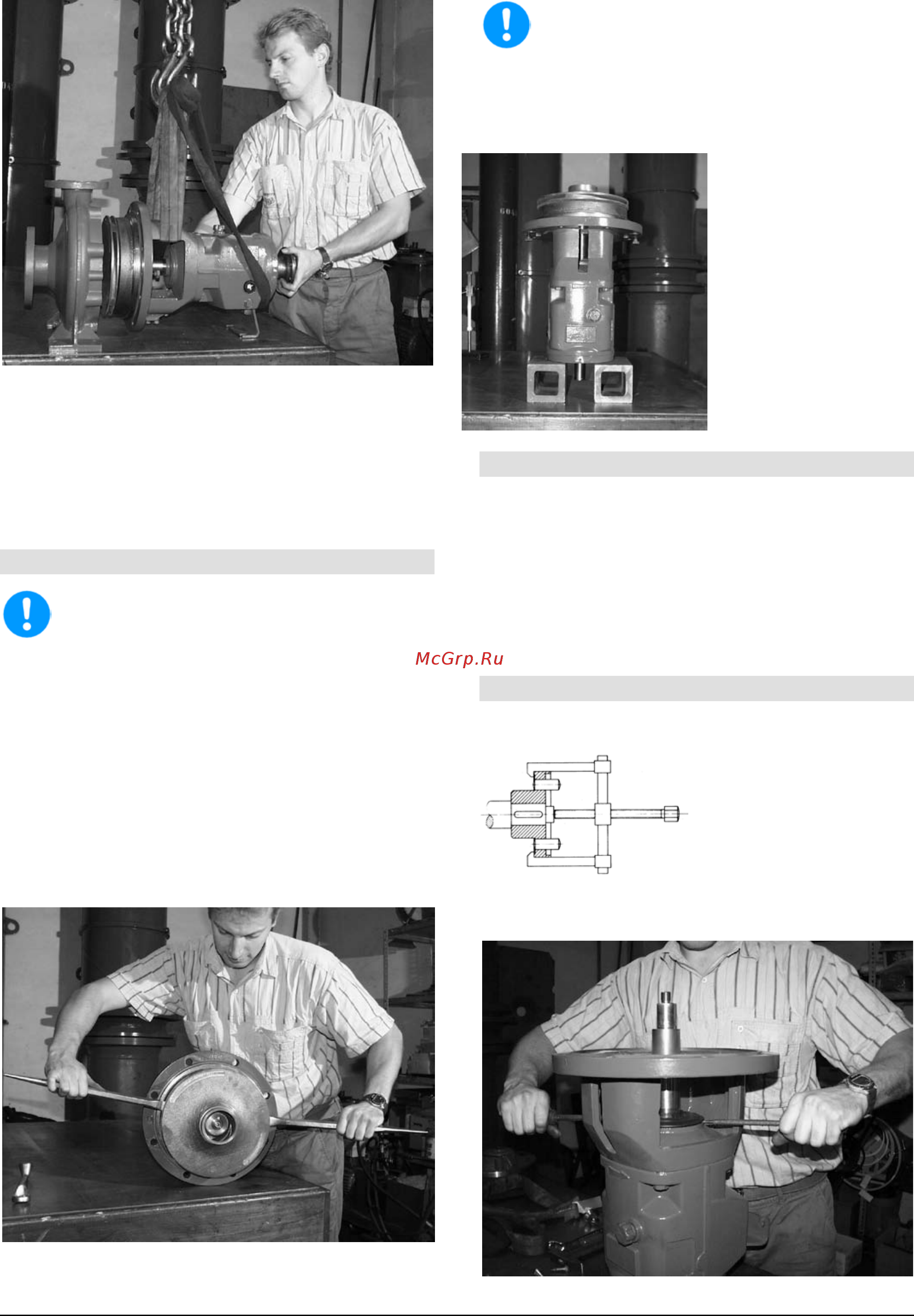

Инструкция по монтажу, эксплуатации и техническому обслуживанию модель LSN
LSN 100 страница 21 Revision 00
Article No 4264611
Issue 05/2003
pic 9
• Отвернуть на корпусе болт с
шестигранной головкой 901.11;
• Используя входящие в комплект
поставки отжимные винты 901.42,
отделить извлекаемую часть от
спиралевидного корпуса..
8.4 ДЕМОНТАЖ РАБОЧЕГО КОЛЕСА.
Изучите также инструкцию на уплотнение
вала конкретного насоса
• Для рабочего колеса с ОБРАТНЫМИ
лопатками, проверить осевой зазор «а»
между самим колесом 230 и крышкой
корпуса 161 ДО ПРОДОЛЖЕНИЯ
РАЗБОРКИ. См. п.8.7.1.
• Застопорив вал со стороны муфты,
отвинтить гайку рабочего колеса 922 с
правой резьбой;
• Снять рабочее колесо 230 с вала при
помощи пары больших отверток или
рычагов-монтировок ( Рис. 10 ); извлечь
шпонку 940.31.
рис 10
Монтировки под колесо подводите
аккуратно, чтобы его не повредить..
Для дальнейшей разборки, извлекаемую
часть насоса установить вертикально
( Рис. 11 ), ПРИНЯВ МЕРЫ ЗАЩИТЫ ОТ ЕЕ
СЛУЧАЙНОГО ПАДЕНИЯ !
рис 11
8.5 ДЕМОНТАЖ УПЛОТНЕНИЯ ВАЛА.
• Предварительно ознакомьтесь с
инструкцией по монтажу конкретного
уплотнения;
• Отвернув шестигранную гайку 902.32.
( применяется НЕ НА ВСЕХ
ТИПОРАЗМЕРАХ НАСОСА ), снять
крышку корпуса уплотнения 161 с кожуха
подшипника 344
8.6 ДЕМОНТАЖ ПОДШИПНИКА.
Удалив съемником полумуфту ( Рис. 12 ),
извлечь шпонку 940.52
рис 12
Извлечь штифт 507, поддев его парой
отверток ( Рис. 13 ).
рис 13
