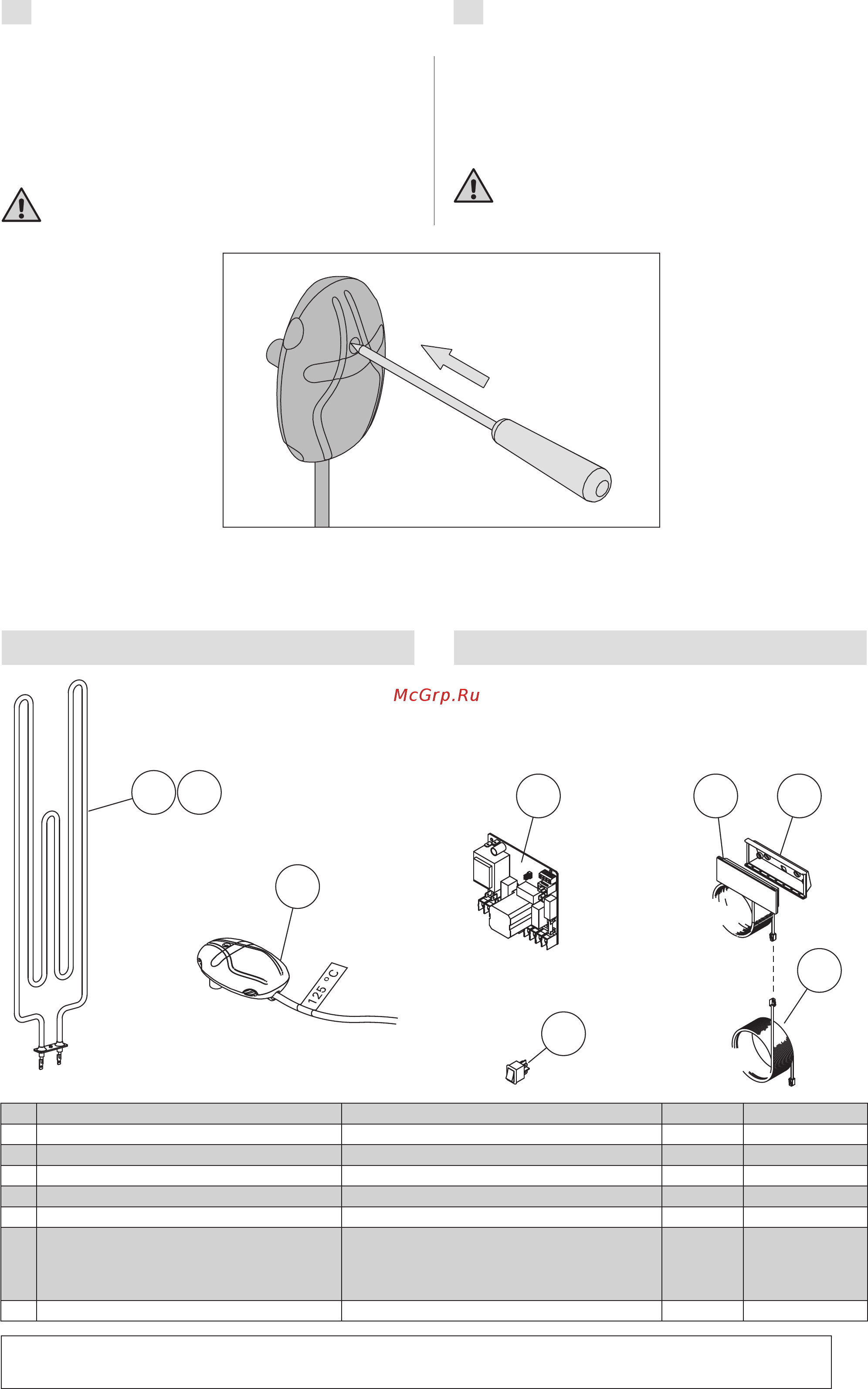

3.5. Återställning av överhettningsskydd
Givareboxen innehåller en temperaturgivare och ett
överhettningsskydd. Om temperaturen i givarens
omgivning stiger för högt, löser överhettningsskyd-
det ut strömmen till aggregatet. Återställning av
överhettningsskyddet visas i bild 9.
Anledningen till att skyddet har utlösts måste
fastställas innan knappen trycks in.
Kuva 9. Ylikuumenemissuojan palautuspainike
Bild 9. Överhettningsskydd
3.5. Ylikuumenemissuojan palauttaminen
Anturikotelossa on lämpöanturi ja ylikuumenemis-
suoja. Jos lämpötila anturin ympäristössä nousee
liian korkeaksi, ylikuumenemissuoja laukeaa ja kat-
kaisee virran kiukaalta pysyvästi. Lauenneen yliku-
umenemissuojan palauttaminen on esitetty kuvas-
sa 9.
Laukeamisen syy on selvitettävä ennen kuin
palautuspainiketta painetaan.
4. VARAOSAT 4. RESERVDELAR
1
2
6
7
8
4
3
5
5 m
10 m
Suosittelemme käyttämään vain valmistajan varaosia.
Använd endast tillverkarens reservdelar.
1 Vastus 2260 W x 3 Värmeelement 2260 W x 3 TRT70EE ZRH-720
2 Vastus 3000 W x 3 Värmeelement 3000 W x 3 TRT90EE ZSE-259
3 Lämpöanturi (125 °C) Temperaturgivare (125 °C) WX248
4 Piirikortti Kretskort WX600
5 Ohjauspaneeli Styrpanel WX601
6 Asennuskaulus Monteringskrage ZVR-653
7 Datakaapelin jatke 10 m (lisävaruste)
Datakaapeli 5 m (lisävaruste)
Datakaapeli 1,5 m (lisävaruste)
Datakaapeli 10 m (lisävaruste)
Datakabelns förlängning 10 m (tillval)
Datakabeln 5 m (tillval)
Datakabeln 1,5 m (tillval)
Datakabeln 10 m (tillval)
WX313
WX311
WX312
WX315
8 Pääkytkin Huvudströmbrytare ZSK-684
