3.5. Сброс защиты от перегрева
Датчик температуры состоит из термистора и устройства
защиты от перегрева. Если температура вокруг датчика
станет слишком высокой, устройство защиты от
перегрева отключит питание. Процедура сброса защиты
от перегрева показана на рис. 9.
До нажатия этой кнопки необходимо
установить причину срабатывания.
3.5. Ülekuumenemise kaitse tagastamine
Andurikarp sisaldab temperatuuriandurit ja ülekuu-
menemiskaitset. Kui temperatuur anduri ümbruses
tõuseb liiga kõrgele, katkestab ülekuumenemiskaitse
kerise toite. Ülekuumenemiskaitse lähtestamine on
näidatud joonisel 9.
Enne nupu vajutamist tuleb kindlaks teha ra-
kendumise põhjus.

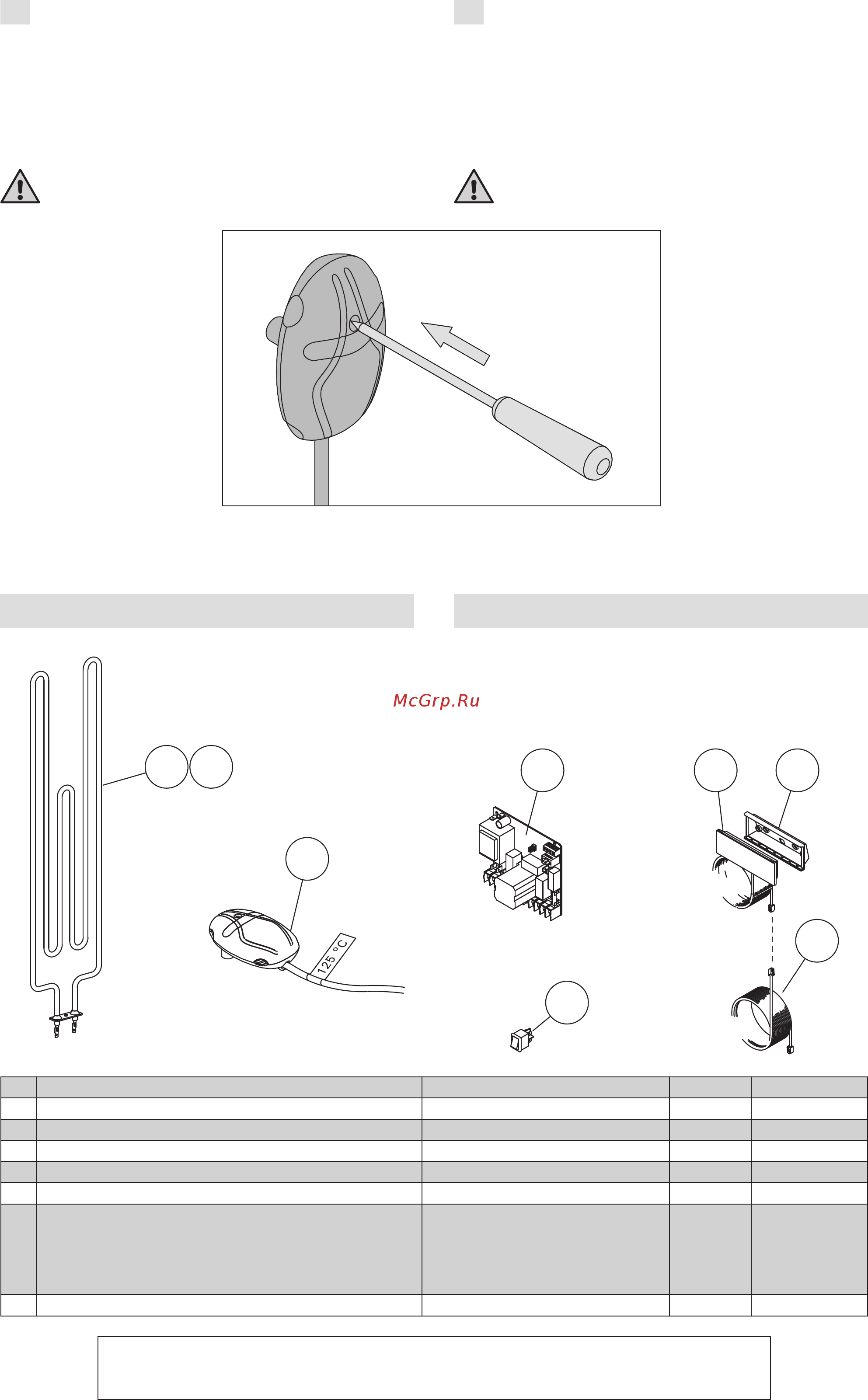

Рисунок 9. Кнопка сброса защиты от перегрева
Joonis 9. Ülekuumenemise kaitse tagastamise nupp
4. ЗАПАСНЫЕ ЧАСТИ
4. VARUOSAD
1
Нагревательный элемент 2260 W x 3
Kütteelement 2260 W x 3 TRT70EE ZRH-720
2
Нагревательный элемент 3000 W x 3
Kütteelement 3000 W x 3 TRT90EE ZSE-259
3
Датчик температуры (125 °C)
Temperatuuriandur (125 °C) WX248
4
Злектронная плата
Trükkplaat WX600
5
Панель управления
Juhtpaneel WX601
6
Фланец
Paigaldusäärik ZVR-653
7
Кабель управления 10 м (в комплект не входит)
Кабель управления 5 м (в комплект не входит)
Кабель управления 1,5 м (в комплект не входит)
Кабель управления 10 м (в комплект не входит)
Andmekaabli pikendus 10 m
(lisavarustus)
Andmekaabel 5 m (valikuline)
Andmekaabel 1,5 m (valikuline)
Andmekaabel 10 m (valikuline)
WX313
WX311
WX312
WX315
8
Главный выключатель
Pealüliti ZSK-684
1
2
6
7
8
4
3
5
5 m
10 m
Мы рекомендуем использовать только оригинальные запасные части.
Soovitame kasutada vaid valmistajatehase originaal varuosasid.
