34
3.5. Resetting the Overheat Protector
The sensor box contains a temperature sensor and
an overheat protector. If the temperature in the
sensor’s environment rises too high, the overheat
protector cuts off the heater power. Resetting the
overheat protector is shown in figure 9.
The reason for the going off must be
determined before the button is pressed.
3.5. Zurückstellen des Überhitzungsschutzes
Das Fühlergehäuse enthält einen Temperaturfühler
und einen Überhitzungsschutz. Wenn die Tempe-
ratur in der Umgebung des Temperaturfühlers zu
stark ansteigt, unterbricht der Überhitzungsschutz
die Stromzufuhr. Das Zurücksetzen des Überhit-
zungsschutzes wird in Abbildung 9 dargestellt.
Bevor Sie den Knopf drücken, müssen Sie
die Ursache für die Auslösung des Überhit-
zungsschutzes ermitteln.

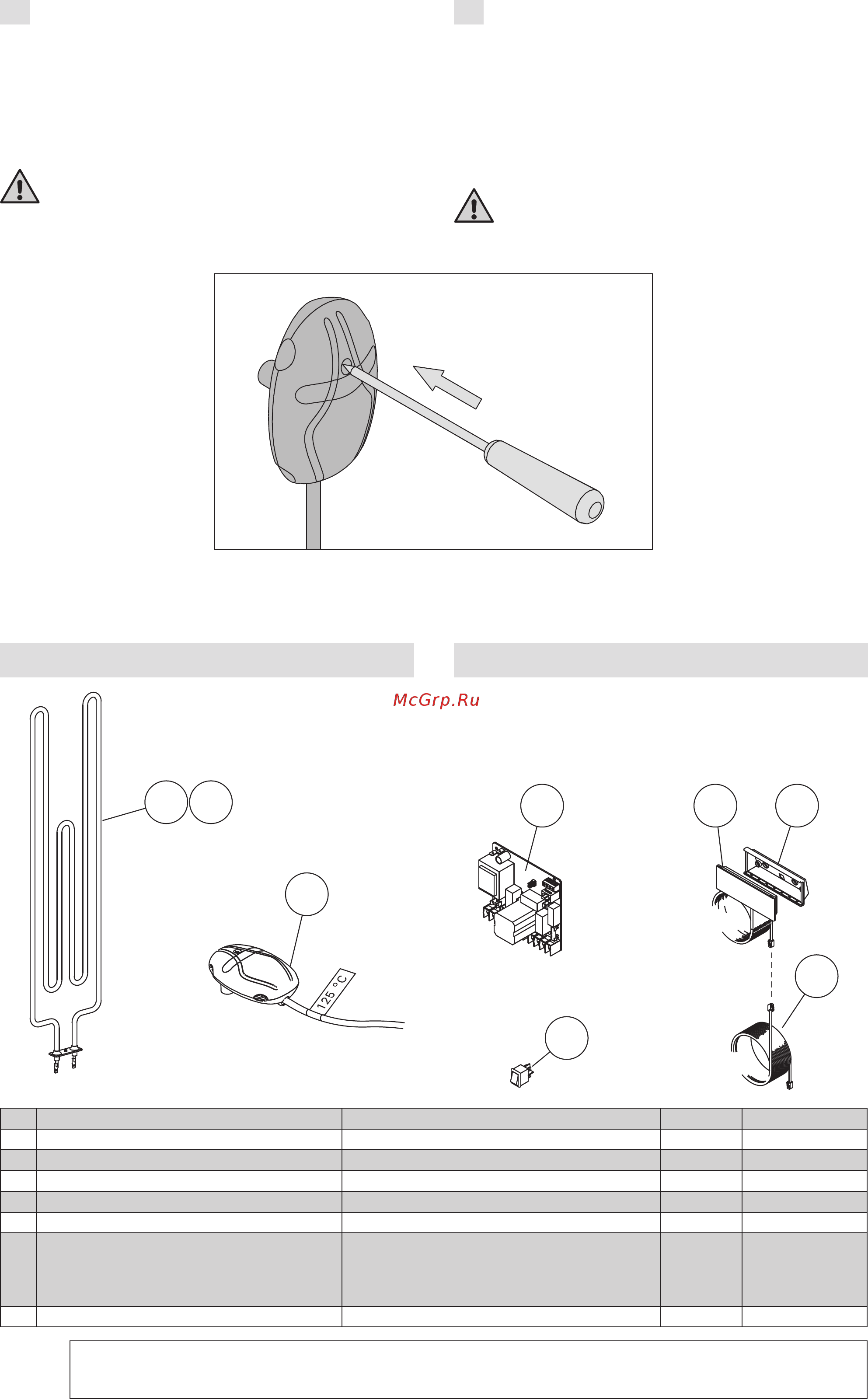

Figure 9. Reset button for overheat protector
Abbildung 9. Rücksetzknopf des Überhitzungsschutzes
4. SPARE PARTS 4. ERSATZTEILE
1 Heating element 2260 W x 3 Heizelement 2260 W x 3 TRT70EE ZRH-720
2 Heating element 3000 W x 3 Heizelement 3000 W x 3 TRT90EE ZSE-259
3 Temperature sensor (125 °C) Temperaturfühler (125 °C) WX248
4 Circuit board Leiterplatte WX600
5 Control panel Bedienfeld WX601
6 Installation flange Montagemanschette ZVR-653
7 Data cable extension 10 m (optional)
Data cable 5 m (optional)
Data cable 1,5 m (optional)
Data cable 10 m (optional)
Verlängerungskabel 10 m (wahlweise)
Datenkabel 5 m (wahlweise)
Datenkabel 1,5 m (wahlweise)
Datenkabel 10 m (wahlweise)
WX313
WX311
WX312
WX315
8 Main switch Hauptschalter ZSK-684
1
2
6
7
8
4
3
5
5 m
10 m
We recommend to use only the manufacturer’s spare parts.
Es dürfen ausschließlich die Ersatzteile des Herstellers verwendet werden.
