3. INSTALLATIONSANLEITUNG3. INSTRUCTIONS FOR INSTALLATION
3.1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
• Is the output and type of the heater suitable for
the sauna room? The cubic volumes given in
table 2 should be followed.
• Is the supply voltage suitable for the heater?
• The location of the heater fulfils the minimum
requirements concerning safety distances given
in fig. 6 and table 2.
It is absolutely necessary to install the heater ac-
cording to these values. Neglecting them causes
a risk of fire. Only one electrical heater may be
installed in the sauna room.
3.1. Vor der Montage
Bevor Sie den Saunaofen installieren, lesen Sie die
Montageanleitung und überprüfen Sie folgende Din-
ge:
• Ist der zu montierende Saunaofen in Leistung
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in Tabelle 2 dürfen weder
über noch unterschritten werden.
• Ist die Netzspannung für den Saunaofen geeig-
net?
• Der Montageort des Ofens erfüllt die in Abbil-
dung 6 und Tabelle 2 angegebenen Sicherheits-
mindestabstände.
Diese Abstände müssen unbedingt eingehalten
werden, da ein Abweichen Brandgefahr verursacht.
In einer Sauna darf nur ein Saunaofen installiert
werden.

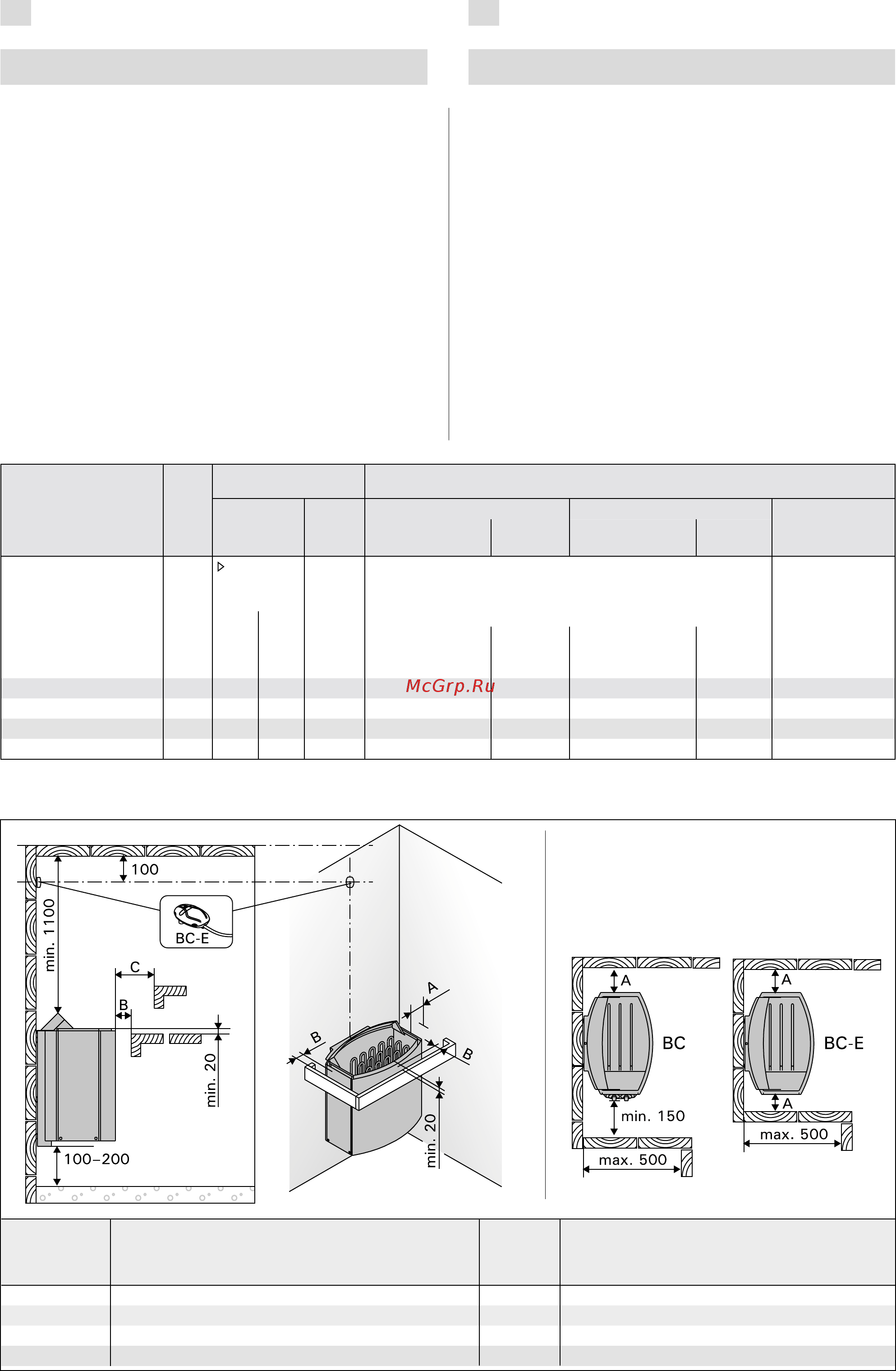

Figure 6. Safety distances (all dimensions in millimeters)
Abbildung 6. Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
Table 2. Installation details
Tabelle 2. Montageinformationen
Heater
Ofen
Model and
dimensions/
Modell und Maße
Out-
put
Leis-
tung
Sauna room
Saunakabine
Electrical connections
Elektroanschlüsse
Cubic vol.
Rauminhalt
Height
Höhe
400 V 3N~ 230 V 1N~
To sensor (BC-E)
An Fühler (BC-E)
Connecting cable
Anschlusskabel
Fuse
Sicherung
Connecting cable
Anschlusskabel
Fuse
Sicherung
Width/Breite
• BC 480 mm
•BC-E 450 mm
Depth/Tiefe 310 mm
Height/Höhe 540 mm
Weight/Gewicht 11 kg
Stones/Steine
max. 20 kg
kW
2.3.
min.
mm
See fig. 8. The measurements apply to the connecting
cable only!
Siehe Abbildung 8. Die Messungen beziehen sich
ausschließlich auf das Anschlusskabel!
min.
m³
max.
m³ mm² A mm² A mm²
BC45/BC45E 4,5 3 6 1900 5 x 1,5 3 x 10 3 x 2,5 1 x 20 4 x 0,25
BC60/BC60E 6,0 5 8 1900 5 x 1,5 3 x 10 3 x 2,5 1 x 35 4 x 0,25
BC80/BC80E 8,0 7 12 1900 5 x 2,5 3 x 16 3 x 6 1 x 35 4 x 0,25
BC90/BC90E 9,0 8 14 1900 5 x 2,5 3 x 16 3 x 10 1 x 50 4 x 0,25
The heater can be mounted in a recess
with a minimum height of 1900
millimetres.
Der Saunaofen kann in einer Wandnische
angebracht werden, deren Höhe min.
1900 mm beträgt.
A min.
from side to wall, upper platform or rail
von der Seitenfläche zur Wand, zur oberen Bank oder
zum oberen Geländer
B min. C min.
from front surface to upper platform or rail
von der Vorderfläche zur oberen Bank oder zum
oberen Geländer
BC45/BC45E 35 20 35
BC60/BC60E 50 30 50
BC80/BC80E 100 30 80
BC90/BC90E 120 40 100
(recommendation/Empfehlung:
100
)
