3. ASENNUSOHJE
Taulukko 2. Kiukaan asennustiedot
Tabell 2. Monteringsdata för aggregat
3.1. Ennen asentamista
Ennen kuin ryhdyt asentamaan kiuasta, tutustu
asennusohjeeseen ja tarkista seuraavat asiat:
• Kiuas on teholtaan ja tyypiltään sopiva ko.
saunahuoneeseen. Taulukon 2 antamia saunan
tilavuusarvoja ei saa ylittää eikä alittaa.
• Syöttöjännite on sopiva kiukaalle.
• Kiukaan asennuspaikka täyttää kohdassa 3.2.
”Asennuspaikka ja suojaetäisyydet” annetut
vaatimukset.
HUOM! Saunaan saa asentaa ainoastaan yhden
sähkökiukaan.
3. MONTERINGSANVISNING
3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta
dig med monteringsanvisningarna och kontrollera
följande saker:
• Aggregatets effekt är lämplig med tanke på
bastuns storlek. De volymer som anges i tabell
2 får inte överskridas eller underskridas.
• Driftspänningen är den rätta för aggregatet.
• Placeringen av aggregatet uppfyller de kräv
som anges i punkt 3.2. ”Placering och säker-
hetsavstånd”.
OBS! Endast ett aggregat får monteras i en bastu.
3.2. Asennuspaikka ja suojaetäisyydet
Suojaetäisyyksien vähimmäisarvot on esitetty ku-
vassa 4.
• Arvoja on ehdottomasti noudatettava, koska
niistä poikkeaminen aiheuttaa palovaaran.
• Kiukaasta putoavat kuumat kivenmurut saat-
tavat vaurioittaa lattiapäällysteitä ja aiheuttaa
palovaaran. Tämän vuoksi asennuspaikan latti-
apäällysteen tulee kestää kuumuutta.
3.2. Placering och säkerhetsavstånd
De minsta säkerhetsavstånden beskrivs i bild 4.
• Avstånden måste ovillkorligen följas. Annars
kan det uppstå brandfara.
• Heta stenkorn som lossnar och ramlar ner
på golvet kan skada golvytor och vara en
brandrisk. Därför ska monteringsplatsens
golvytor tåla höga temperaturer.
Kiuas
Aggregat
Teho
Effekt
Mitat
Mått
Kivet
Stenar
Löylyhuone
Bastuutrymme
Lev./syv./kork.
Bredd/djup/höjd
Paino
Vikt
Tilavuus
Volym
Korkeus
Höjd
kW mm kg max. kg
2.3.!
min. m³ max. m³ min. mm
TRC70E 6,8 330/330/1100 14,5 50 6 10 1900
TRC90E 9,0 330/330/1100 15,5 50 8 14 1900

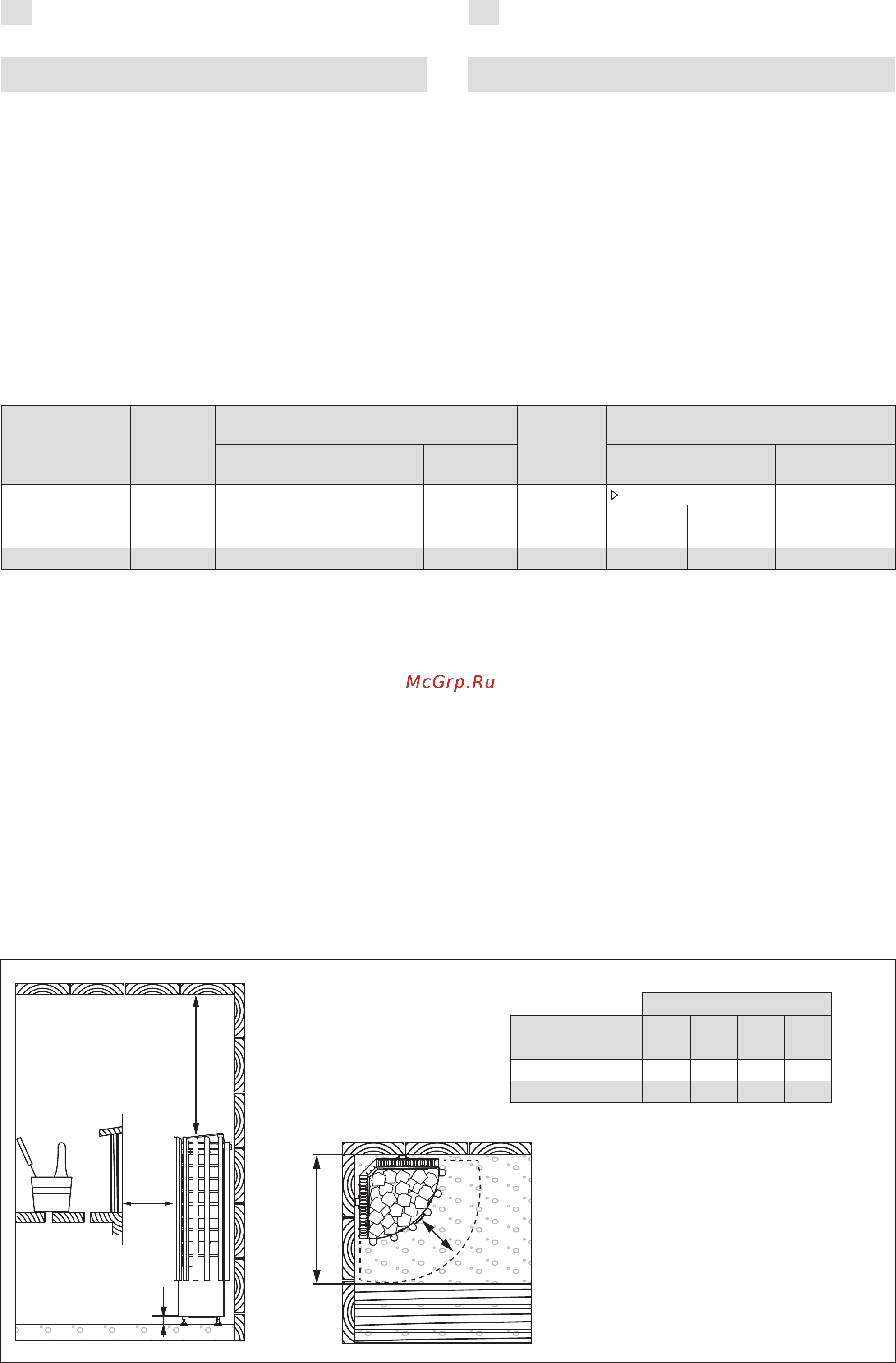

Kuva 4. Suojaetäisyydet (mitat millimetreinä)
Bild 4. Säkerhetsavstånd (måtten i millimeter)
B
C
A
A
D
min. mm
A B C D
TRC70E 100 800 20 430
TRC90E 100 800 20 430
