![Harvia Glow Corner TRC70E [12/40] Elinstallation](/img/pdf.png)
Harvia Glow Corner TRC70E [12/40] Elinstallation
![Harvia Glow Corner TRC70E [12/40] Elinstallation](/views2/1625761/page12/bgc.png)
FI SV
12

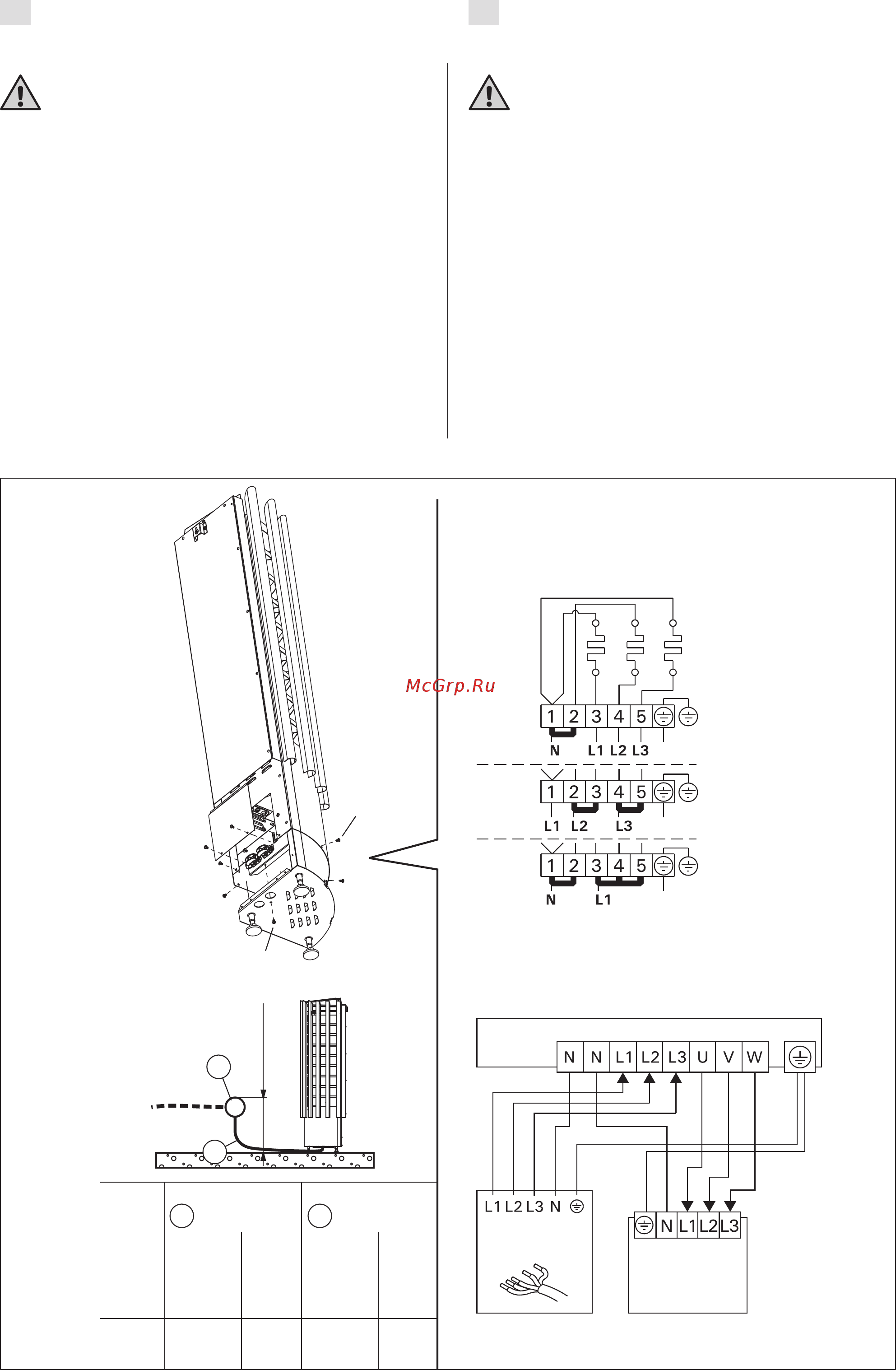

Kuva 5. Sähkökytkennät
Bild 5. Elinstallationer
230 V/
240 V
3~
400 V/
415 V
3N~
230 V/
240 V
1N~
400 V 3N~
max. 500
A
B
CS170/CX170/CF9
B B
400 V 3N~ 230 V 1N~
mm² A mm² A
6,8 5 x 1,5 3 x 10 3 x 6 1 x 35
9,0 5 x 2,5 3 x 16 3 x 10 1 x 40
Liitäntä-
kaapeli
Anslut-
n
ingskabel
Sulake
Säkring
Liitäntä-
kaapeli
Anslut-
n
ingskabel
Sulake
Säkring
Teho
Effekt
kW
TRC70E, TRC90E
TRC70E, TRC90E + CS170/CX170/CF9
TRC70E,
TRC90E
1x
8x
3.3. Sähkökytkennät
Kiukaan saa liittää sähköverkkoon vain siihen
oikeutettu ammattitaitoinen sähköasentaja
voimassaolevien määräysten mukaan.
• Kiuas liitetään puolikiinteästi saunan seinällä
olevaan kytkentärasiaan (kuva 5: A). Kytken-
tärasian on oltava roiskevedenpitävä ja sen
korkeus lattiasta saa olla korkeintaan 500 mm.
• Liitäntäkaapelina (kuva 5: B) tulee käyttää kumi-
kaapelityyppiä H07RN-F tai vastaavaa. HUOM!
PVC-eristeisen johdon käyttö kiukaan liitäntäkaa-
pelina on kielletty sen lämpöhaurauden takia.
• Jos liitäntä- tai asennuskaapelit tulevat saunaan
tai saunan seinien sisään yli 1 000 mm korkeu-
delle lattiasta, tulee niiden kestää kuormitettui-
na vähintään 170 °C lämpötila (esim. SSJ). Yli
1 000 mm korkeudelle saunan lattiasta asen-
nettavien sähkölaitteiden tulee olla hyväksytty-
jä käytettäviksi 125 °C ympäristölämpötilassa
(merkintä T125).
3.3. Elinstallation
Endast en auktoriserad elmontör får – under
iaktagande av gällande bestämmelser – an-
sluta aggregatet till elnätet.
• Aggregatet monteras halvfast till en kopplings-
dosa på bastuns vägg (bild 5: A). Kopplings-
dosan skall vara sköljtätt och placeras högst
500 mm över golvytan.
• Anslutningskabeln (bild 5: B) skall vara gum-
mikabel typ H07RN-F eller motsvarande. OBS!
Det är förbjudet att använda anslutningskabel
med PVC-isolering, eftersom PVC:n är värmes-
kör.
• Om anslutnings- eller nätkablarna placeras på
mer än 1 000 mm:s höjd på eller i bastuväggar-
na, skall de under belastning tåla minst 170 ºC
(t.ex. SSJ). Elutrustning som placeras högre än
1 000 mm ovanför bastugolvet skall vara god-
känd för användning i 125 ºC (märkning T125).
