FI SV
13

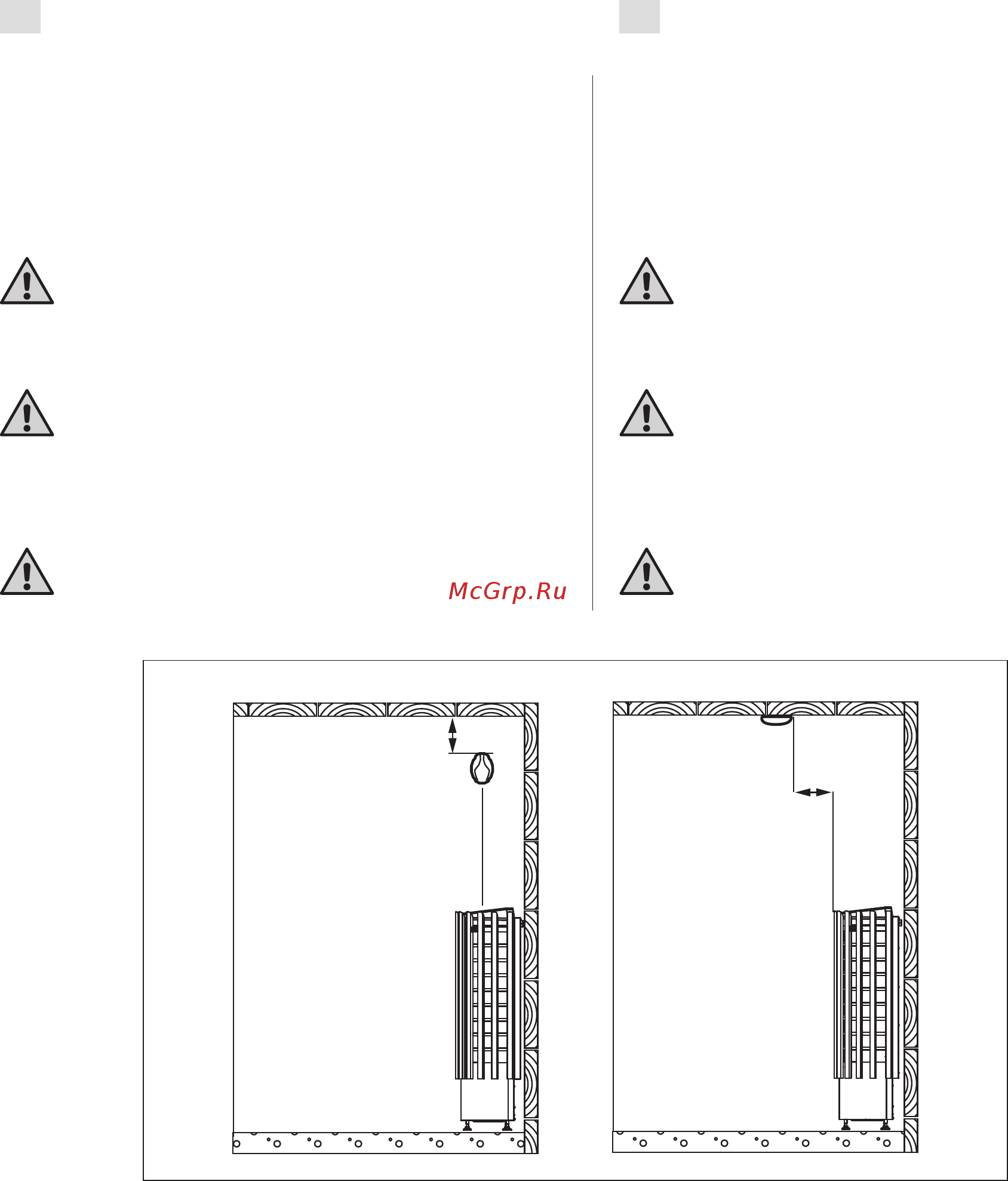

Kuva 6. Anturin asentaminen (mitat millimetreinä)
Bild 6. Montering av givaren (måtten i millimeter)
100
100
3.3.1. Sähkökiukaan eristysresistanssi
Sähköasennusten lopputarkastuksessa saattaa kiu-
kaan eristysresistanssimittauksessa esiintyä “vuo-
toa”. Tämä johtuu siitä, että vastusten eristeainee-
seen on imeytynyt ilmassa olevaa kosteutta (varas-
tointi/kuljetus). Kosteus poistuu vastuksista parin
lämmityskerran jälkeen.
Älä kytke sähkökiukaan tehonsyöttöä vikavir-
tasuojakytkimen kautta!
3.3.2. Ohjauskeskuksen ja anturin asentaminen
Käytä aina kiukaan mukana toimitettavaa
anturia (125 °C).
• Ohjauskeskuksen mukana on tarkemmat ohjeet
keskuksen kiinnittämisestä seinään.
• Asenna anturi WX248 kuvan 6 mukaisesti.
Älä sijoita tuloilmaventtiiliä siten, että ilmavir-
ta viilentää lämpöanturia. Kuva 3.
3.3.1. Elaggregatets isoleringsresistans
Vid slutgranskningen av elinstallationerna kan det
vid mätningen av aggregatets isoleringsresistans
förekomma “läckage”, till följd av att fukt från luf-
ten trängt in i värmemotståndens isoleringsmaterial
(lager/transport). Fukten försvinner ur motstånden
efter några uppvärmningar.
Anslut inte aggregatets strömmatning via jord-
felsbrytare!
3.3.2. Montering av styrenhet och givare
Använd sensorn (125 °C) som följer med
aggregatet.
• Närmare anvisningar om hur styrenhet fästs vid
väggen medföljer förpackningen.
• Montera givaren WX248 enligt bild 6.
Placera inte tilluftsventilen så att luftströmmen
kyler ner temperaturgivaren. Bild 3.
