Harvia Glow Corner TRC70E [14/40] Kiukaan asentaminen
![Harvia Glow Corner TRC70E [14/40] Kiukaan asentaminen](/views2/1625761/page14/bge.png)
FI SV
14

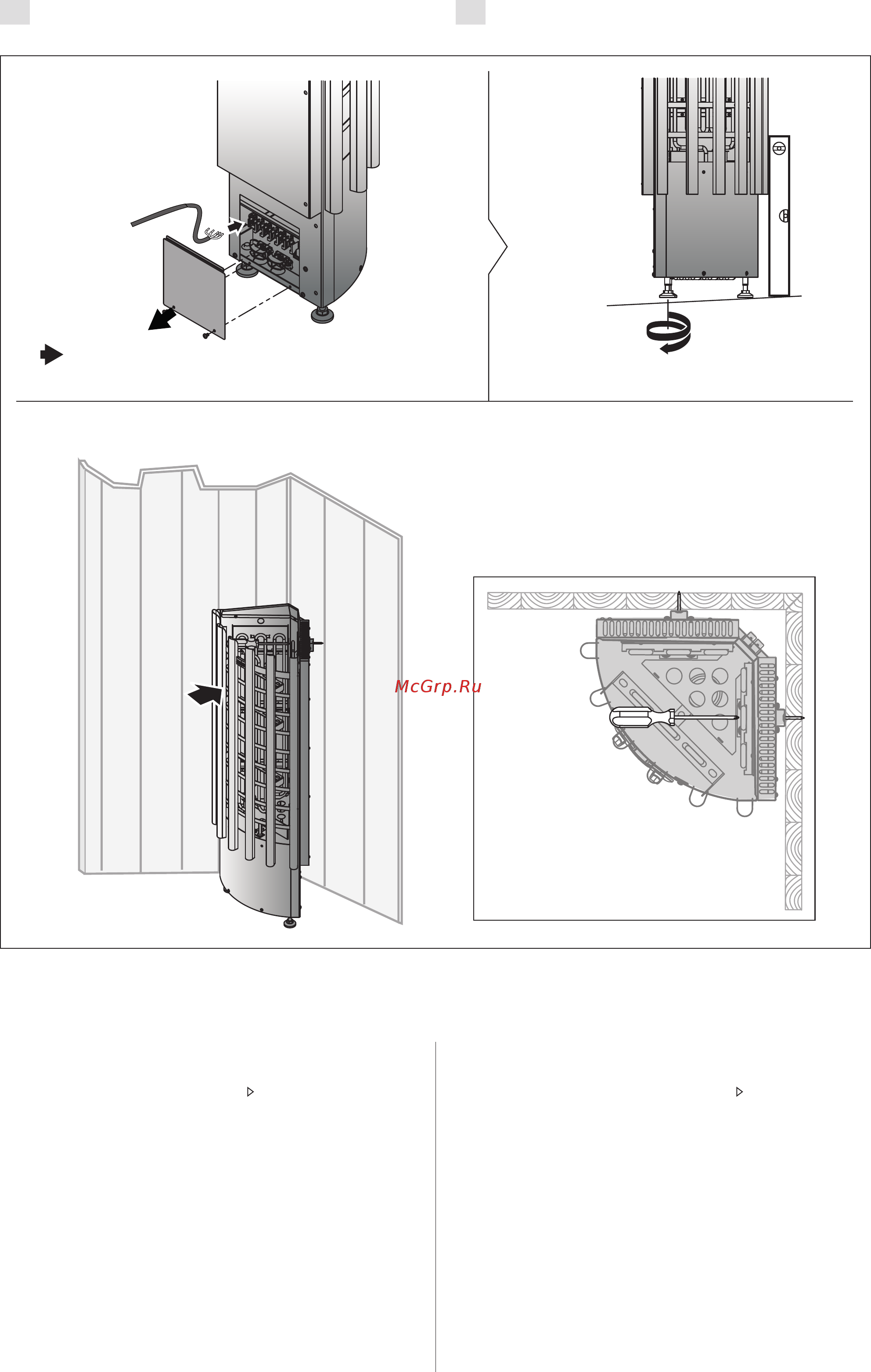

Kuva 7. Kiukaan asentaminen
Bild 7. Montering av aggregatet
1.
3.
2.
3.3.
3.4. Kiukaan asentaminen
Katso kuva 7.
1. Kytke kaapelit kiukaaseen ( 3.3.).
2. Aseta kiuas paikalleen ja säädä kiuas pystysuo-
raan kiukaan alla olevien säätöjalkojen avulla.
3. Kiinnitä kiuas seinään kiinnitysruuveilla (2 kpl).
3.5. Ylikuumenemissuojan palauttaminen
Jos saunahuoneen lämpötila nousee vaarallisen
korkeaksi, ylikuumenemissuoja katkaisee virran kiu-
kaalta pysyvästi. Kun kiuas on jäähtynyt, voidaan
ylikuumenemissuoja palauttaa takaisin toiminta-
asentoon.
Katso ohjauskeskuksen asennusohje.
3.4. Montering av aggregatet
Se bild 7.
1. Anslut kablarna till aggregatet ( 3.3.).
2. Montera bastuaggregatet och justera det med
hjälp av de justerbara fötterna så att det står
rakt i vertikalled.
3. Fäst aggregatet i väggen med fästskruvar (2
st.).
3.5. Återställning av överhettningsskydd
Om temperaturen i bastun stiger till en farligt hög
nivå, bryter överhettningsskyddet strömmen till ag-
gregatet permanent. När aggregatet kylts ner kan
överhettningsskyddet återställas till verksamhets-
läge.
Se monteringsanvisningen för styrenheten.
