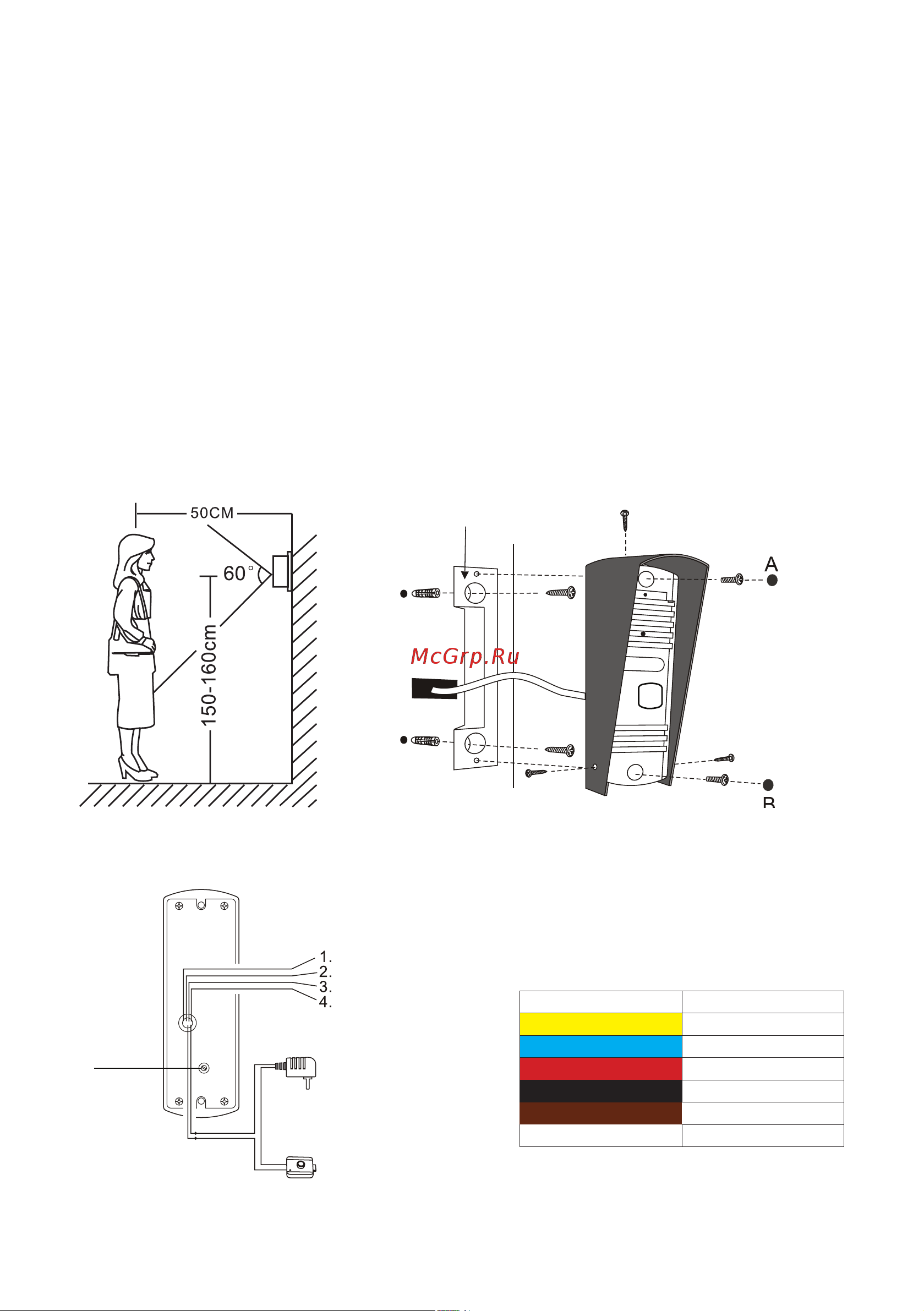

■ Монтаж вызывной панели CTV-D10NG

Панель устанавливается вертикально на высоте от 150 до 160 см.

Методы установки:

С угловым кронштейном или фронтальный, в случае использования изделия вне

помещения, рекомендуется установить козырек для защиты от солнечных лучей

и дождя.

Вызывная панель коммутируется согласно этикетке, расположенной на кабеле.

Также назначение и цвета проводов указаны в Таблице 1 настоящей инструкции.

При монтаже рекомендуется использование специализированного коаксиально-

го видеокабеля при длине линии свыше 30 м. Максимальная длина кабеля 50м.

А и В- заглушки под винт

Угловой кронштейн

Красный

Ре

гулятор

звука

Адаптер питания

для эл. замка (не входи

в комплект поставки)

Эл. замок (не входит

в комплект поставки)

Желтый

Черный

Белый

Таблица 1

Цвет провода Сигнал

Желтый Видео

Синий Аудио

Красный 12В

Черный Общий

Коричневый Реле замка

Белый Реле замка
