■ МОНТАЖ И СХЕМА ПОДКЛЮЧЕНИЯ КОМПЛЕКТА

■ Монтаж монитора CTV-M1704MD

Примечание

Обязательно отключите электропитание перед монтажом. Монтаж монитора к

сети 220В должен производиться только при выключенном питании!

Рекомендуется устанавливать монитор на высоте 150-160см от пола, как показа-

но на рисунке ниже.

Установку и подключение монитора должен производить только квалифициро-

ванный специалист.

150-160 см

Порядок установки:

Перед установкой монитора настоятельно рекомендуется выполнить подготови-

тельные работы: вмонтировать в стену монтажную коробку (в комплект постав-

ки не входит) и вывести в неё коммутационные провода. Подготовительные ра-

боты желательно проводить во время строительных и электромонтажных работ.

Данные подготовительные работы связаны с необходимостью обеспечения элек-

тробезопасности, а так же для того, чтобы за монитором было достаточно про-

странства для укладки жгута соединительных кабелей.

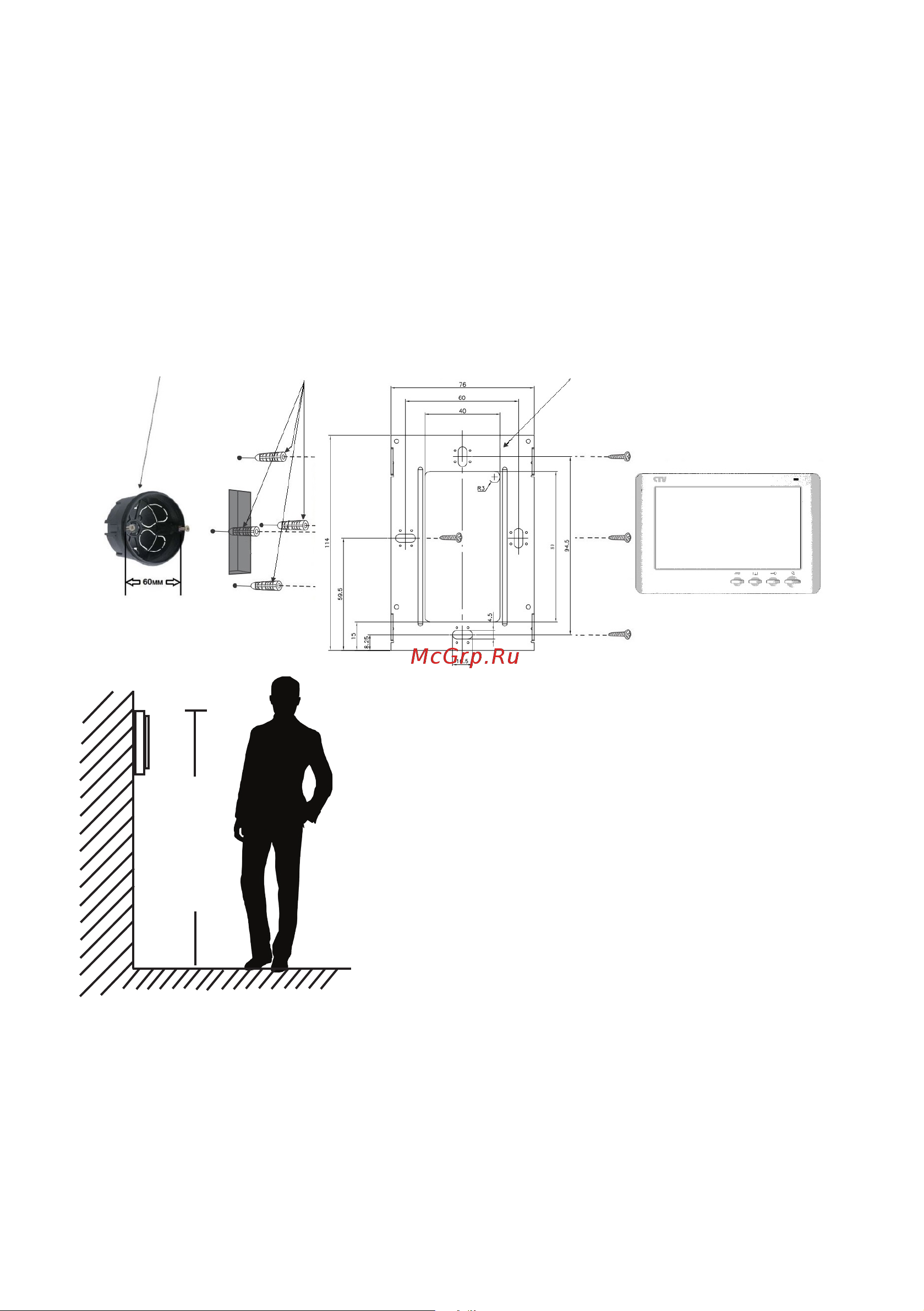

Пластиковый дюбель Ø5мм Монтажная пластина

Монтажная коробка
