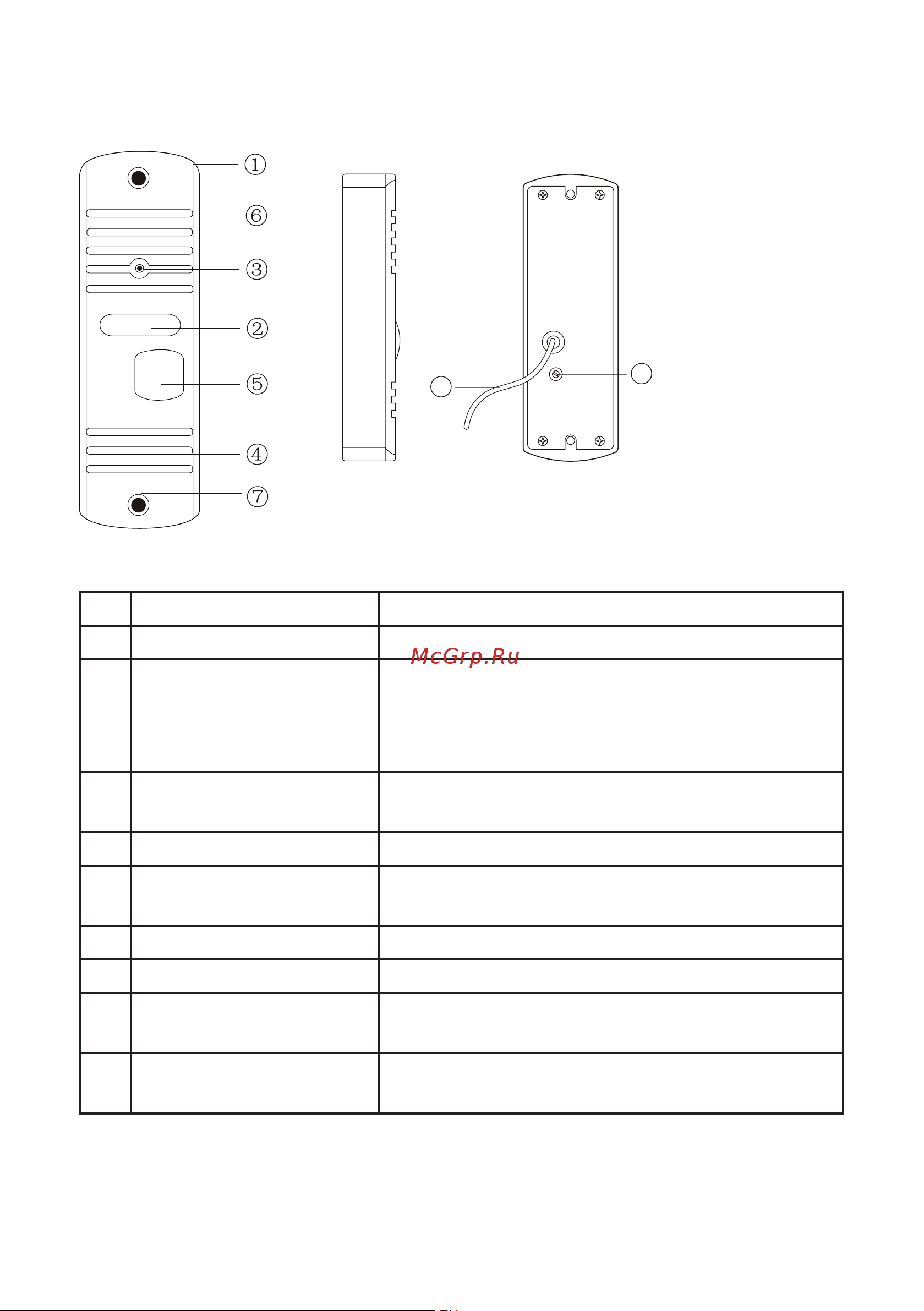

■ КОНСТРУКЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ ВЫЗЫВНОЙ

ПАНЕЛИ CTV-D10NG

*Подсветка кнопки вызова постоянно работает в режиме разговора. Подсветка

кнопки вызова в режиме ожидания производится только в том случае, если мо-

нитор, к которому подключена вызывная панель, обеспечивает напряжение пи-

тания в режиме ожидания не ниже 5В.

№ Наименование Описание

1 Корпус Корпус вызывной панели.

2 ИК-подсветка

В условиях недостаточной освещенности,

видеокамера вызывной панели автоматически

переходит в черно-белый режим работы и

включается ИК-подсветка.

3 Видеокамера

Формирует изображение, которое передается

на монитор.

4 Динамик Для голосовой связи с видеомонитором.

Кнопка вызова с под-

светкой*

Для организации вызова с панели.

6 Микрофон Для голосовой связи с видеомонитором.

7 Крепежные отверстия Для монтажа панели к месту установки.

Регулятор звука (распо-

ложен под наклейкой)

Для регулировки уровня громкости динамика

вызывной панели.

Кабель подключения к

видеомонитору

Для подключения вызывной панели к монито-

ру и устройству для отпирания двери.

Органы управления и их назначение

Таблица №3
