СХЕМА ПОДКЛЮЧЕНИЯ

■ Подключение вызывной панели

Вызывные панели подключаются к разъёмам DOOR1 и DOOR2. Также вместо

вызывной панели к этим разъёмам может быть подключен блок адаптера подъ-

ездного домофона. Разъёмы имеют одинаковые функциональные возможности.

Подключение производится согласно назначению проводов и их цвету, указан-

ным в таблице 3.

В комплект поставки входит специальный коннектор (5шт.) - четырехпроводный

кабель длиной 20 см, с одной стороны имеет разъем для подключения к видео-

монитору, с другой - провода для подключения к вызывной панели или клеммам

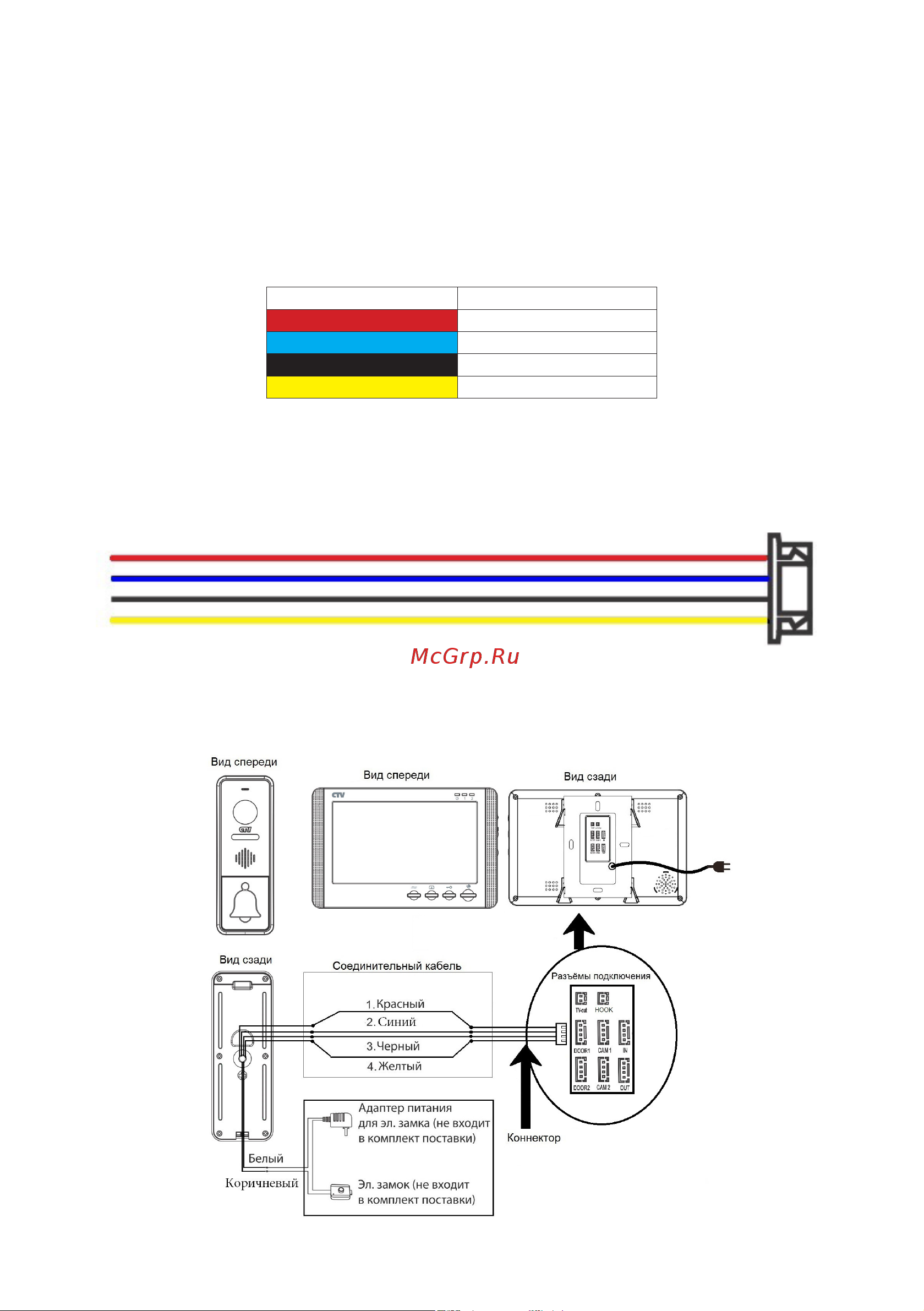

блока адаптера подъездного домофона. Коннектор показан на рисунке ниже:

Таблица №3

ВНИМАНИЕ!

При подключении соблюдайте соответствие цвета и назначения соединительных

проводов!

Цвет провода Сигнал

Красный 12В

Синий Аудио

Черный Общий

Желтый Видео
