■ Подключение дополнительных устройств (расширенная схема).

Для подключения дополнительных мониторов и создания многоабонентской си-

стемы понадобится приобрести до 3-х дополнительных мониторов и одну допол-

нительную вызывную панель. Максимальная ёмкость системы — 4 монитора и 2

вызывных панели. При создании системы из нескольких мониторов один мони-

тор следует назначить основным, a остальные подчиненными. Для этого необ-

ходимо в меню монитора, который вы хотите назначить основным, установить

режим «Основной» (Master), а на остальных - «Дополнительный» (Slave). Допол-

нительные мониторы подключаются к основному при помощи 4-х проводных

коннекторов из комплекта поставки к разъемам OUT (выходной разъём главного

монитора) и IN (входной разъём доп. монитора). Назначения контактов приведе-

ны в таблице 4 ниже:

Также монитор поддерживает подключение двух дополнительных видеокамер на-

блюдения, двух датчиков тревоги и одного дополнительного монитора, например,

обыкновенного телевизора с композитным видеовходом.

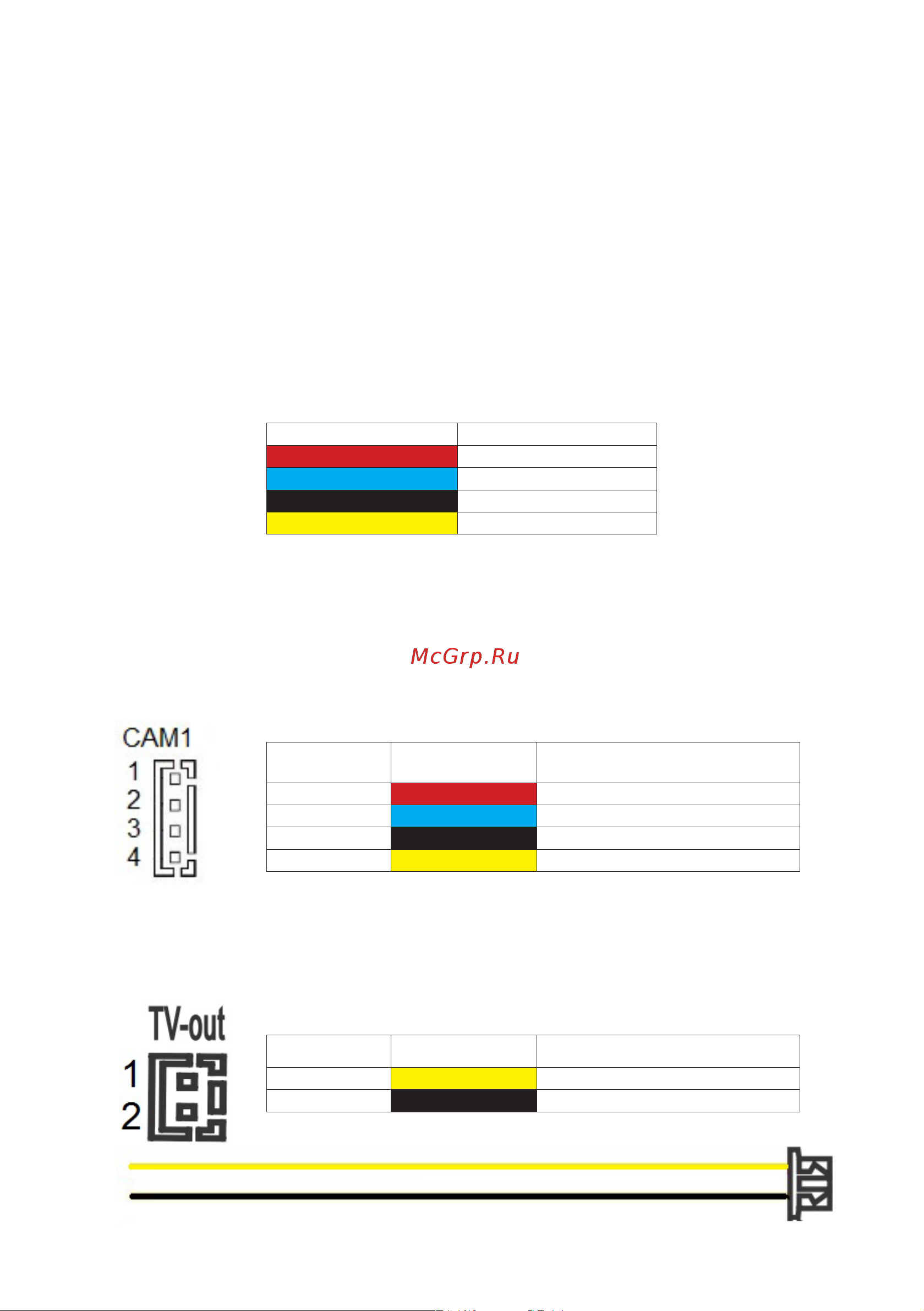

Для подключения видеокамер и датчиков тревоги используется 4-х проводный

коннектор из комплекта поставки, который следует подключить к разъёму CAM1

или CAM2. Назначения контактов разъёма приведены в таблице 5 ниже:

Таблица №4

Таблица №5

№ контакта Цвет провода Сигнал

1 Красный Не используется

2 Синий Тревога (к датчику)

3 Черный «Земля» (GND)

4 Желтый Видеовход (от камеры)

Для подключения дополнительного монитора или телевизора используется 2-х

проводный коннектор из комплекта поставки, который следует подключить к

разъёму TV-OUT. Назначения контактов разъёма приведены в таблице 6 ниже:

№ контакта Цвет провода Сигнал

1 Желтый Видеовыход (к монитору)

2 Черный «Земля» (GND)

Таблица №6

Цвет провода Сигнал

Красный Аудио

Синий «Земля» (GND)

Черный Данные

Желтый Видео
