6.7 Uppokaapelin asennus
Uppokaapeli ja moottorikaapeli suositellaan liitettä-
väksi toisiinsa Grundfos kaapeliliitossarjalla tyyppiä
KM.
Ota yhteys Grundfos'iin suurempien poikkipinta-alo-
jen ollessa kyseessä.
6.8 Putkiliitäntä
Jos nousuputkea asennettaessa käytetään työkaluja
pumpun kiinnipitämiseksi, esim. ketjupihtejä, saa
näitä käyttää ainoastaan pumpun yläkappaleen koh-
dalla.
Kun käytetään muoviputkia, on käytettävä puriste-
liitosta siirryttäessä pumpulta ensimmäiselle putkijat-
keelle.
Kun käytetään laippaputkia, on laipoissa oltava
varaus uppokaapelia varten.

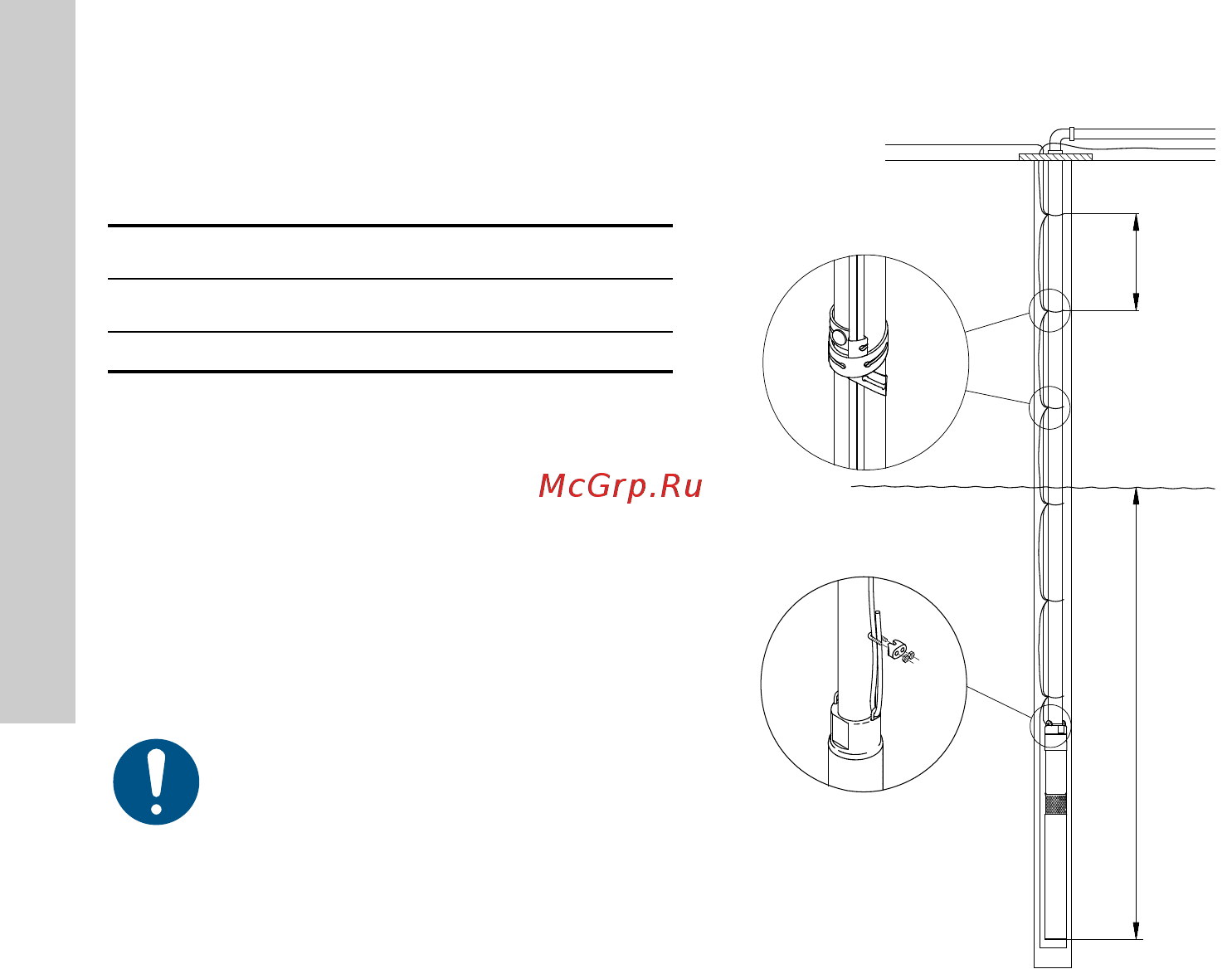

Kuva 11 esittää pumppuasennusta, josta ilmenevät:
• Kaapelisiteitten sijoitukset, pos. 1, ja niiden etäi-
syys.
• Turvalangan (-vaijerin) asennus, pos. 2.
• Maks. asennussyvyys vedenpinnan alapuolella.
Kuva 11
6.8.1 Kaapelisiteet
Kaapelisiteitä tulee käyttää n. 3 m välein,
katso kuva 11.
Kun käytetään muoviputkia, on uppokaapeliin
jätettävä löysää jokaisen kaapelisideparin väliin
kuormituksen aiheuttaman venymisen johdosta.
Kun käytetään laippaputkia, on kaapelisiteitä käy-
tettävä lisäksi jokaisen laippaparin molemmin puolin.
Kaapeliliitossarja tyyppi KM
Johdinpinta-ala Tuotenumero
1,5 ... 6,0 mm
2
96021473
Muoviputkilla asennettujen pumppujen
osalta on pumppujen upotussyvyydessä
huomioitava putkien venyminen kuormituk-
sen alaisena.
TM01 0480 4397
3 m
Maks.
150 m
1
2
