4.2 Tipos de instalação
A bomba pode ser instalada tanto na posição vertical
como na horizontal. Contudo o veio da bomba
nunca pode ficar a fazer um ângulo com a horizontal
de tal forma que o lado do filtro de aspiração da
bomba fique mais alto que a outra extremidade da
bomba, ver fig. 2.

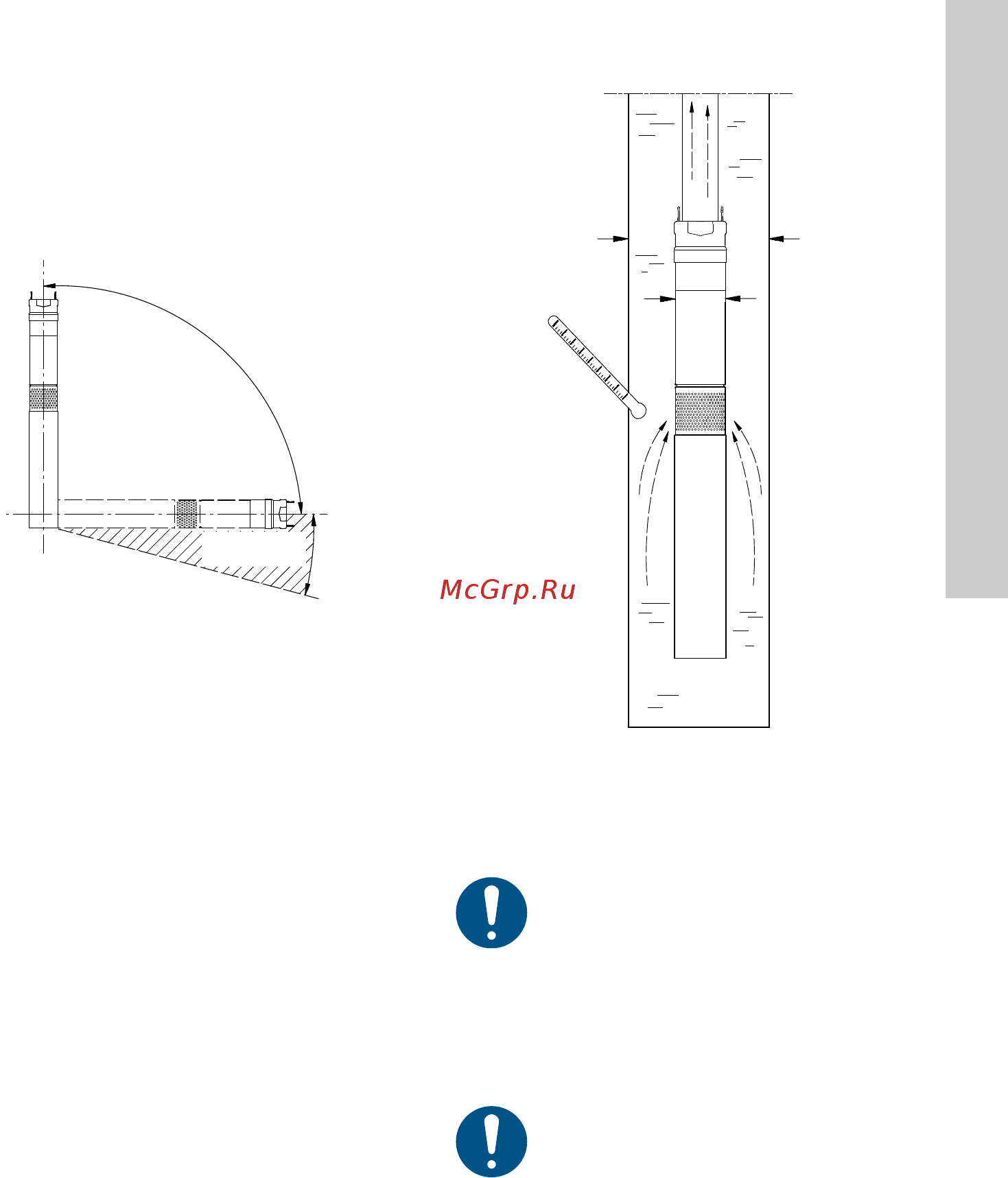

Fig. 2
Se a bomba é para ser instalada na horizontal, por
exemplo, no fundo de um tanque, e, caso exista o
risco desta ficar soterrada nos sedimentos, então,
deverá ser instalada numa camisa de refrigeração.
Ver secção 6.8.2 Profundidade da instalação.
4.3 Temperaturas dos líquidos/refrigeração
A figura 3 mostra uma bomba SQ/SQE instalada
num furo. A bomba está em funcionamento.
A figura 3 ilustra o seguinte:
• diâmetro do furo
• diâmetro da bomba
• temperatura do líquido bombeado
• fluxo do líquido ao longo do lado exterior do
motor entrando no filtro de aspiração da bomba.
Fig. 3
Para assegurar a refrigeração suficiente do motor, é
importante que observe a temperatura máxima do
líquido de 35 °C sob todas as condições.
O motor deve sempre ser instalado acima da malha
de filtro do poço. Se for usada uma manga para
orientação do fluxo em torno do motor, a bomba
pode ser instalada livremente no poço.
Se a temperatura do líquido bombeado exceder o
valor especificado ou se de qualquer forma as condi-
ções de funcionamento se começarem a processar
fora dos limites especificados, a bomba pode parar.
Favor contactar a Grundfos.
TM01 1375 4397
Posições
permitidas
Posições não
permitidas
TM01 0518 1297
O diâmetro do furo deve ser de pelo
menos 76 mm.
Não deixar a bomba trabalhar contra vál-
vula fechada mais do que 5 minutos, pois a
válvula ao estar fechada não permite a cir-
culação de água, logo não há refrigeração
do motor, havendo o risco de sobreaqueci-
mento deste.
Temperatura
do líquido
bombeado
Diâmetro
do furo
Diâmetro
da bomba
