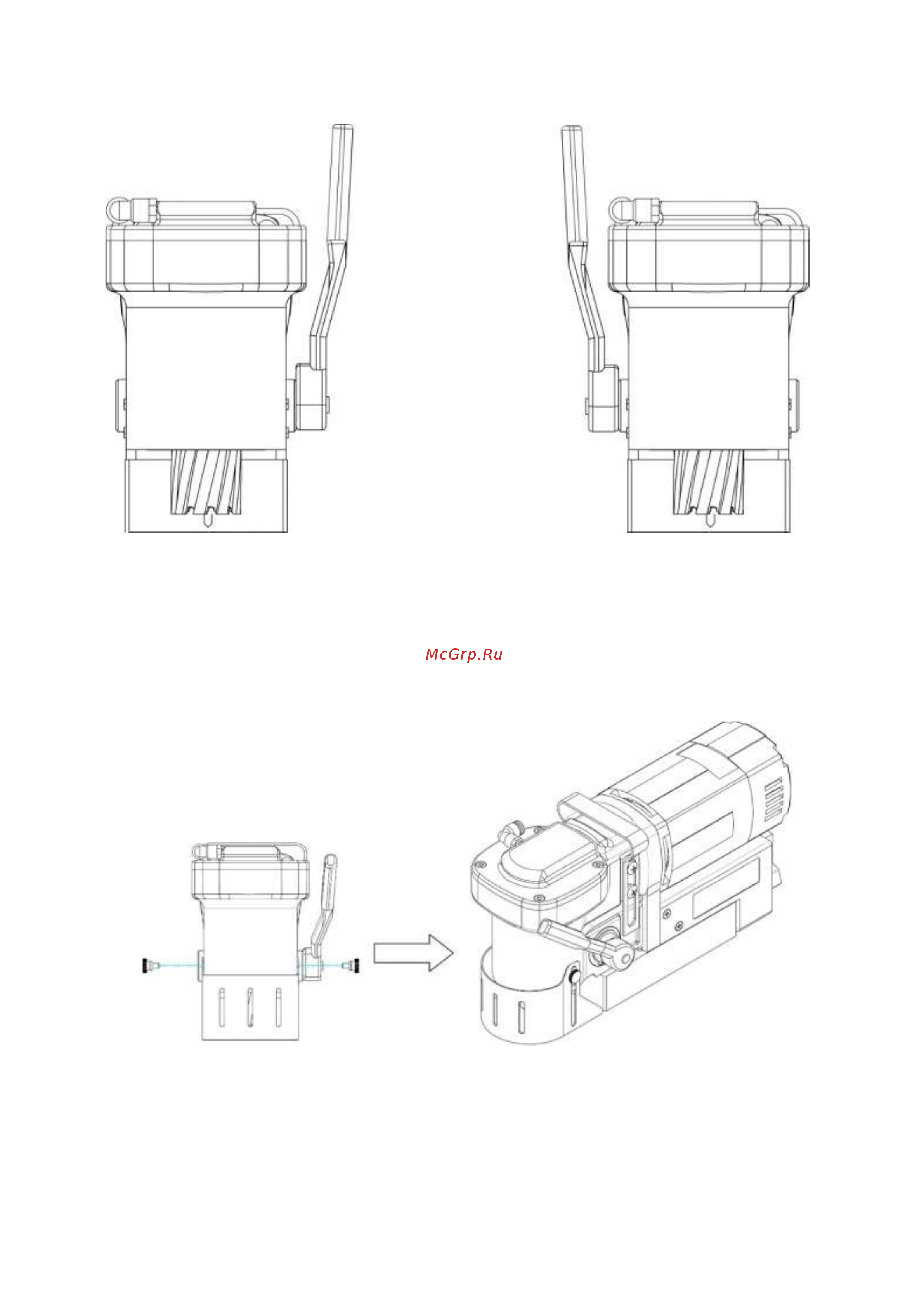

5. Возможна установка рукоятки подачи с храповым механизмом с другой стороны станка (рис. 2-4). Способ

установки и снятия рукоятки (операции с 1-й по 4-ю) всегда одинаков.

[рис. 2-4]

УСТАНОВКА ЩИТКА В ОБЛАСТИ СВЕРЛЕНИЯ

Защищающий от стружки и случайного касания режущего инструмента щиток области сверления необходимо

всегда устанавливать во время работы.

1. Установите щиток спереди станка. Убедитесь в том, что продолговатые отверстия сбоку зажимаются в

небольших выступах, расположенных на корпусе редуктора.

2. Закрепите два винта с накатанной головкой в предусмотренных отверстиях и затяните их от руки.

Убедитесь в том, чтобы щиток был закреплен прочно, а винты не были перетянуты.

[рис. 2-5]
