Euroboor ECO.36 [18/31] Спиральные свёрла

[рис. 3-2]

2. Точно наметьте центр отверстия.

3. Воспользуйтесь штифтом для установки станка в правильном положении, упираясь при этом штифтом в

центр намеченного отверстия.

4. Активируйте магнит и проверьте правильность положения фрезы и прочность прижатия станка к

обрабатываемой заготовке.

5. Откройте клапан системы охлаждения для подачи СОЖ.

6. Включите электродвигатель.

7. Начните перемещать рукоятку подачи с храповым механизмом в направлении передней части станка, при

этом выходной вал с кольцевой фрезой будет двигаться к обрабатываемой заготовке.

8. При сверлении не следует прилагать чрезмерных усилий. Эффективность сверления не зависит от

приложения чрезмерных усилий на режущий инструмент. Чрезмерное усилие может привести к

перегрузке электродвигателя и быстрому износу фрезы.

9. При необходимости отрегулируйте подачу СОЖ.

10. Уменьшите нажим на инструмент после того, как фреза прорежет отверстие. Вырезанная часть заготовки

выталкивается из фрезы с помощью штифта.

11. Переместите рукоятку подачи с храповым механизмом до тех пор, пока выходной вал не займет крайнее

верхнее положение, и отключите электродвигатель.

12. Удалите заусенцы, металлическую стружку, очистите фрезу и поверхность заготовки, не допуская порезов

пальцев.

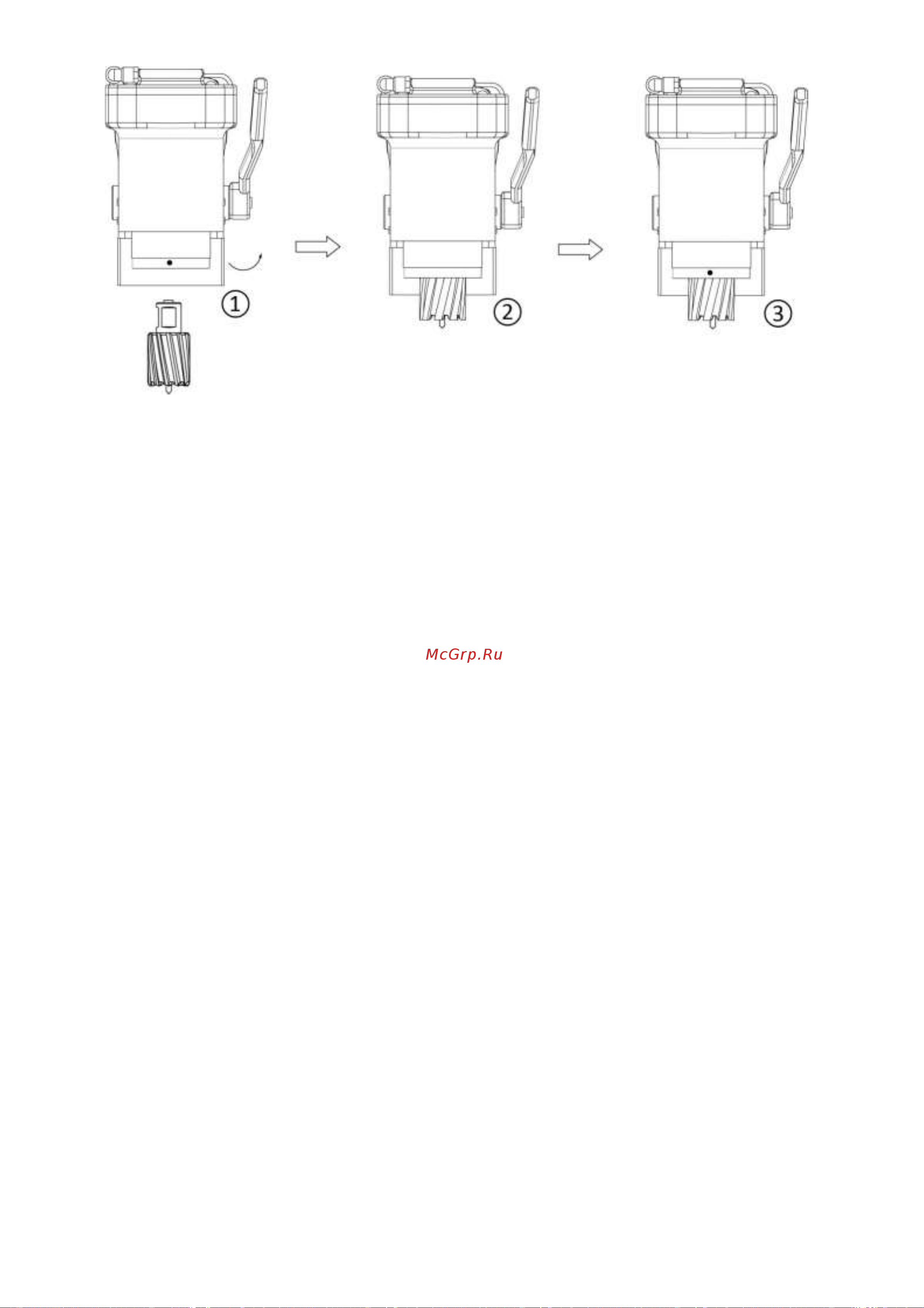

13. Для снятия кольцевой фрезы, удерживайте ее, прокручивая стопорное кольцо против часовой стрелки, и

выньте затем вниз.

В процессе резания фреза сильно нагревается. Если из-за этого фрезу трудно вынуть, подождите

несколько минут для ее остывания и затем попытайтесь снять снова.

ЗАЩИЩАЙТЕ ПАЛЬЦЫ РУКИ ОТ ПОРЕЗОВ ОБ ОСТРЫЕ КРОМКИ ФРЕЗЫ!

Внимание: вырезанная металлическая часть может иметь острые края и быть очень горячей!

5.2 Спиральные свёрла

Данный магнитный сверлильный станок можно использовать со спиральными сверлами с хвостовиком Велдон

19,05 мм. Для установки и снятия следуйте инструкциям, приведенным в главе [5.1 кольцевые фрезы].
