Euroboor ECO.36 [10/31] Сборка

3. Подготовка и регулировка

3.1 Сборка

ПРЕДУПРЕЖДЕНИЕ: с целью снижения опасности травмирования необходимо выключать

устройство и отсоединять его от источника питания перед установкой и снятием аксессуаров,

перед регулировкой или заменой инструментов, а также во время выполнения ремонта. Следует

убедиться в том, что все переключатели находятся в положении «ВЫКЛ». Случайное включение

устройства может привести к травмированию персонала.

ЗАКРЕПЛЕНИЕ РУКОЯТКИ ПОДАЧИ

1. Возьмите рукоятку подачи с храповым механизмом и совместите квадратный выступ (рис. 2-1, ①) с

квадратным отверстием вала подачи станка.

2. Вставьте храповый механизм в вал подачи станка, нажимая кнопку фиксации на самом храповом

механизме (рис. 2-2, ②)

3. Для изменения направления вращения рукоятки подачи нужно переключить фиксатор (рис. 2-2, ③):

a. Для вращения рукоятки подачи по часовой стрелке переместите фиксатор влево.

b. Для вращения рукоятки подачи против часовой стрелки переместите фиксатор вправо.

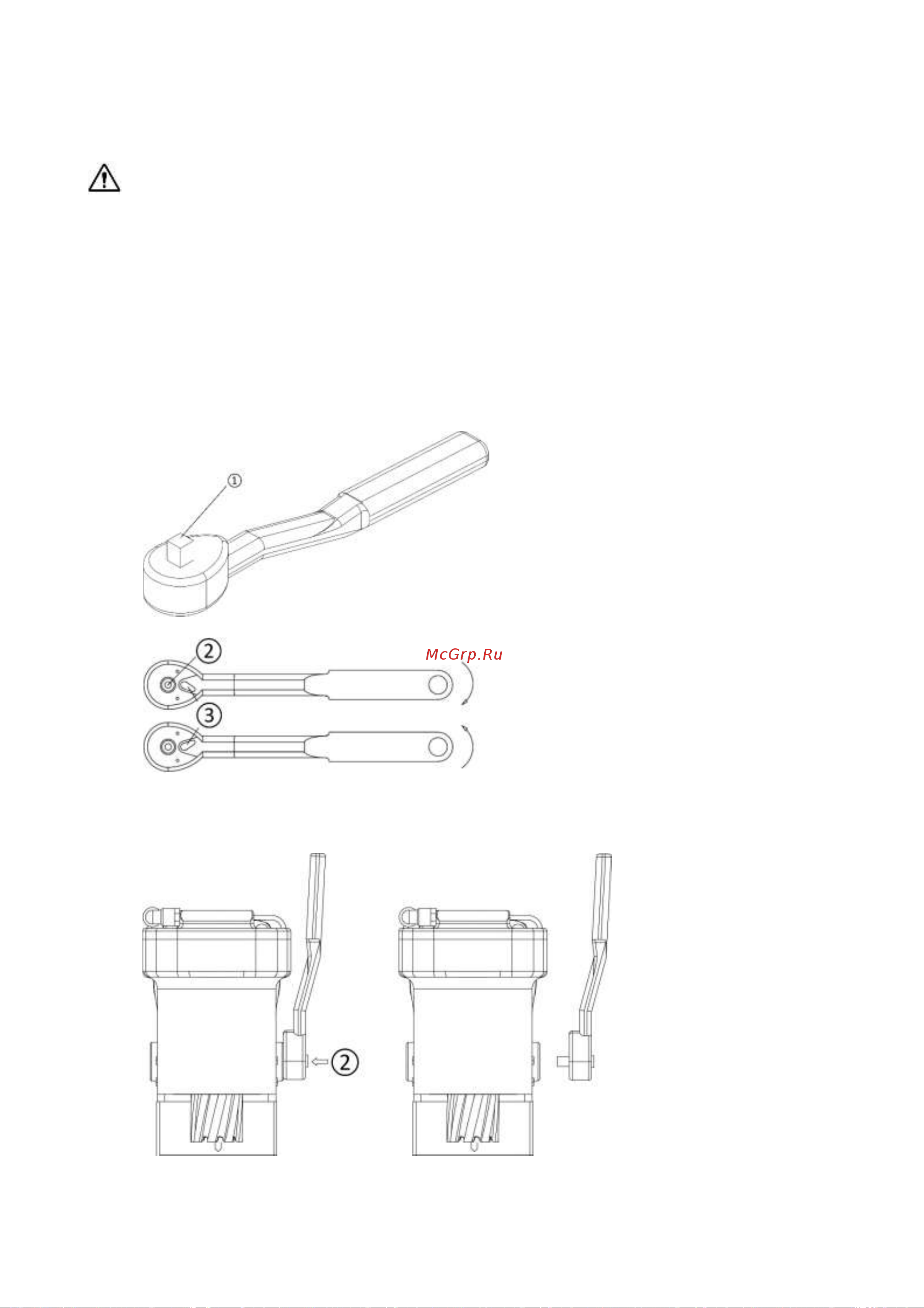

[рис. 2-1]

[рис. 2-2]

4. Для отсоединения рукоятки подачи от станка нажмите кнопку фиксации на рукоятке подачи (рис. 2-2, ② и

рис. 2-3, ②) и снимите рукоятку со станка.

[рис. 2-3]
