5. Эксплуатация устройства с рабочим инструментом

5.1 Кольцевые фрезы

Кольцевые фрезы могут обрабатывать материал только по окружности отверстия, не превращая все отверстие в

стружку. В результате этого, в отличие от применения спиральных свёрл, требуется меньше электроэнергии для

выполнения отверстия.

ПРЕДУПРЕЖДЕНИЕ: сразу после начала сверления не касайтесь режущего инструмента или

деталей, расположенных вблизи такого инструмента, поскольку они могут сильно нагреваться и

приводить к ожогам кожи. Убедитесь в том, что в момент удаления металлического наполнителя

никто не находится в рабочей зоне.

СВЕРЛЕНИЕ ОТВЕРСТИЯ

Теперь после прочтения приведенной выше пояснительной информации и инструкций по технике безопасности

можно начать процесс сверления. Чтобы добиться наилучших результатов работы, выполните следующие 13

рабочих операций:

Данный магнитный сверлильный станок может эксплуатироваться только с кольцевыми фрезами, имеющими

хвостовики Велдон 19,05 мм.

1. Установите кольцевую фрезу.

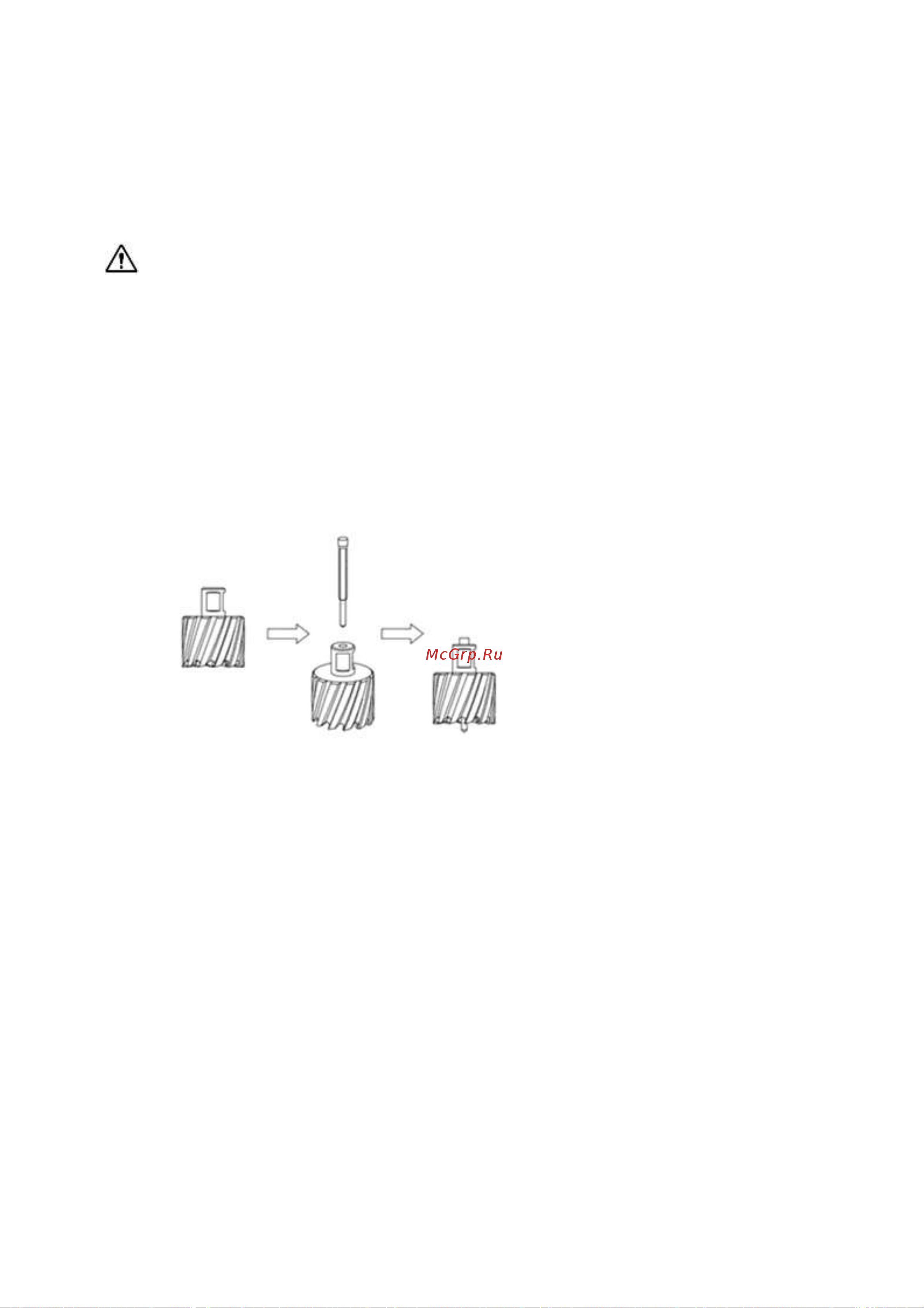

- Вставьте штифт во фрезу, как показано на рис. 3-1

[рис. 3-1]

- Убедитесь, что выходной вал станка выступает на достаточное расстояние из корпуса редуктора так,

чтобы можно было без усилия закрепить стопорное кольцо.

- Расположите белую точку стопорного кольца относительно выходного вала. При необходимости

проверните выходной вал рукой по часовой стрелке до тех пор, пока не будет видна белая точка.

Белая точка указывает на место фиксации фрезы.

ВСЕГДА СЛЕДИТЕ ЗА ТЕМ, ЧТОБЫ УСТРОЙСТВО БЫЛО ОТКЛЮЧЕНО ОТ СЕТИ ПИТАНИЯ!

- Выровняйте одну из плоскостей на хвостовике фрезы относительно белой точки (рис. 3-2, ①).

- Поверните стопорное кольцо против часовой стрелки для открывания державки инструмента и

удерживайте стопорное кольцо. Белая точка на стопорном кольце переместится вместе с ним, но

фиксатор фрезы останется в том же положении (рис. 3-2, ①).

- Плавно вставьте фрезу в выходной вал до упора, и затем отпустите стопорное кольцо (рис. 3-2, ②).

- Стопорное кольцо переместится обратно, а фреза зафиксируется внутри выходного вала станка

(рис. 3-2, ③).

- Чтобы убедиться, что фреза полностью зафиксировалась внутри выходного вала станка, попробуйте

осторожно провернуть фрезу в выходном валу в обоих направлениях и проверьте, вращается ли

стопорное кольцо дальше против часовой стрелки.

ЗАЩИЩАЙТЕ ПАЛЬЦЫ РУКИ ОТ ПОРЕЗОВ ОБ ОСТРЫЕ КРОМКИ ФРЕЗЫ!
