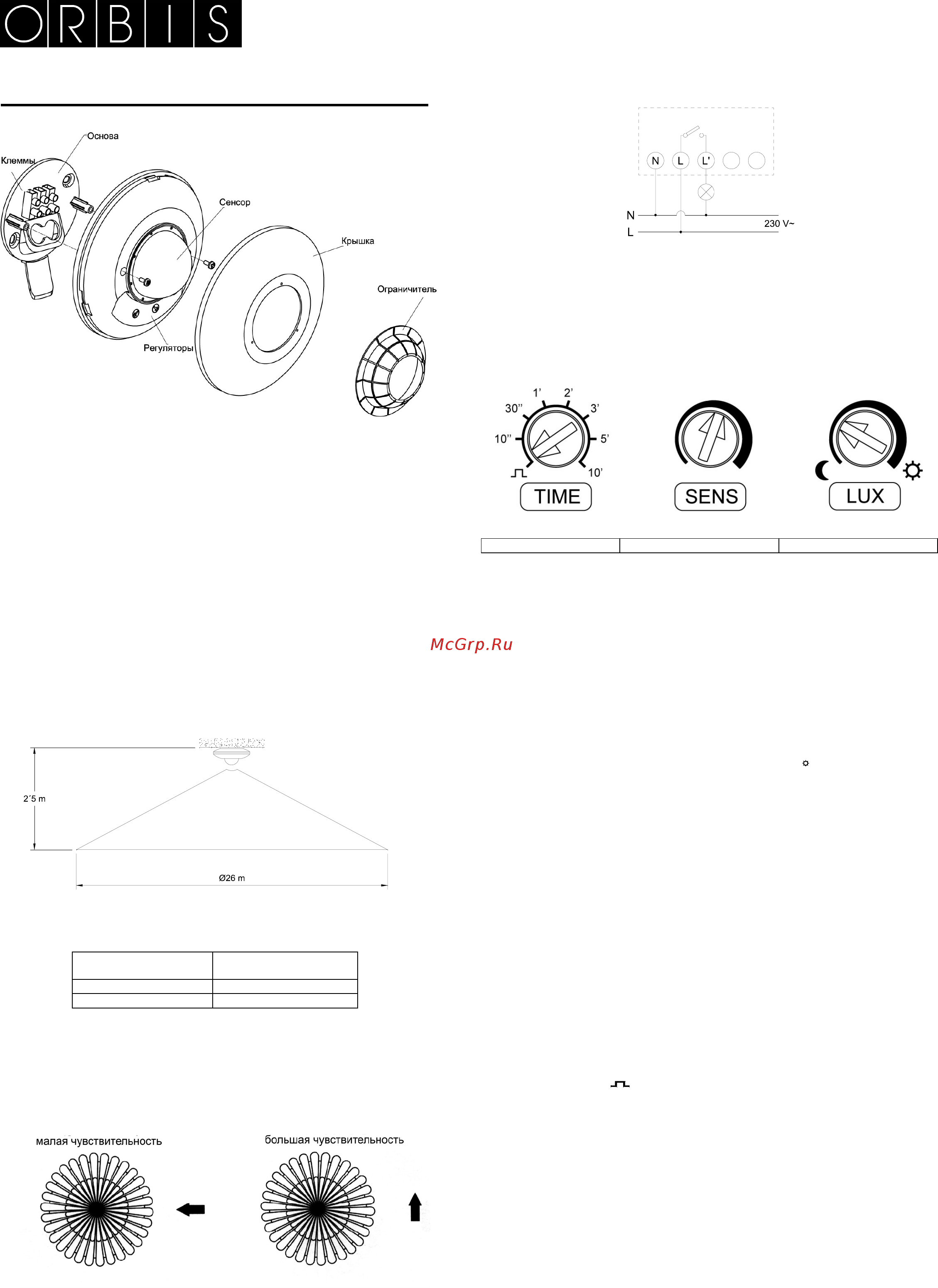

ДАТЧИК ДВИЖЕНИЯ
CIRCUMAT PRO CR
ИИСТРУКЦИЯ ПО ПРИМЕНЕНИЮ
ОПИСАНИЕ
Датчик движения CIRCUMAT PRO CR предназначен для автоматического
включения и выключения нагрузки в заданном интервале времени при
появлении движущихся объектов (излучающих в ИК спектре) в зоне
обнаружения датчика и в зависимости от уровня освещенности. Датчик не
излучает радиоволны.
УСТАНОВКА
ВНИМАНИЕ: установка должна быть произведена квалифицированным
электротехническим персоналом. Устройство внутренне защищено от
внешнего
воздействия с помощью цепи. Однако сильные электромагнитные
поля могут оказывать влияние на прибор; не размещайте прибор вблизи
индуктивных нагрузок (двигатели, трансформаторы и т. д.).
МОНТАЖ
Установите прибор на потолок, избегая рефлексивных поверхностей
(жидкости и т. и д.), которые мешают сканированию помещения, элементов
которые подчинены быстрым температурным изменениям: нагревание,
кондиционирование. Также
не рекомендуется установка сенсора в местах
попадания прямых источников света.
Область обнаружения напрямую зависит от высоты установки, в соответствии
со следующим рисунком:
Значения области обнаружения в зависимости от высоты установки
представлены в таблице:
Высота установки Область
обнаружения
3´5 метра Ø 30 метров
5 метров Ø 20 метров
ВНИМАНИЕ: максимальная высота монтажа 7 м.
Наибольшую чувствительность датчик имеет, когда движущийся объект
перемещается перпендикулярно лучам зоны обнаружения. Если объект
приближается по оси фронтального захвата, то его обнаружение произойдет
несколько позже.
Для установки датчика движения CIRCUMAT PRO CR нужно удалить
переднюю крышку, повернув и потянув ее на себя. Ослабьте два винта
на
передней части освободившейся базы. Закрепите основание на потолок
через отверстия с помощью двух винтов (входят в комплект).
Подключите источник питания и нагрузки в соответствии со следующей
схемой:
:
Повторно подключите устройство к основанию двумя винтами.
При первом подключении или при длительном отсутствии электропитания,
устройство включается на 60 сек. (идет
проверка системы), после чего
переходит в автоматический режим работы. При снятии передней крышки
станут видны три регулятора, с помощью которых вы сможете настроить
прибор.
Время задержки Область обнаружения Чувствительность
ИНДИКАЦИЯ СОСТОЯНИЯ
Синий светодиод показывает состояние CIRCUMAT PRO CR.
- Постоянно горит: нагрузка подключена.
- Мигает: датчик движения находится в состоянии “ожидания”.
- Не горит: уровень освещенности выше заданного уровня.
РЕГУЛИРОВКА ОБЛАСТИ ОБНАРУЖЕНИЯ:
Температура окружающей среды, в которой установлен CIRCUMAT PRO CR,
существенно влияет на чувствительность и область обнаружения прибора.
Поскольку прибор функционирует путем
обнаружения движения источников
тепла в зоне обнаружения, то повышение температуры до 36 ºC (температура
человека) ухудшает чувствительность.
Для настройки области обнаружения выполните следующие действия:
Поверните регулятор чувствительности LUX в позицию
, регулятор времени
задержки TIME в минимальную позицию, а регулятор SENS в максимальную.
Переместитесь в область обнаружения, чтобы проверить включение
освещения. Границы области обнаружения настраиваются с помощью
регулятора SENS и могут достигать 30 м. в диаметре. CIRCUMAT PRO
поставляется с ограничителем области обнаружения, который разделен на 8
секторов и три уровня. Ограничитель может быть обрезан в зависимости от
потребностей в ограничении. Чтобы исключить нужный сектор области
обнаружения – вставьте отрезанный по потребности ограничитель в
крепление рядом с линзой сенсора. Каждый сектор блокирует площадь в 45º.
НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ
Датчик движения CIRCUMAT PRO CR можно настроить таким образом, чтобы
прибор срабатывал только при уровне освещенности ниже заданного уровня.
Вращая регулятор “LUX” до максимума - положение (☼), датчик
реагирует при
любом уровне освещения. Вращая до минимума – положение (e), прибор
будет реагировать при условии низкой освещения (сумерки). Если прибор
включен с помощью пульта в режиме TEST, то включение будет происходит
при любом уровне освещения.
НАСТРОЙКА ВРЕМЕНИ ЗАДЕРЖКИ НА ОТКЛЮЧЕНИЕ
Регулятор задержки времени TIME может быть установлен в одно из
следующих
положений:
- Положение
: Предустановленные настройки импульсов – 1 сек.
вкл. и 4 сек. на отключение
- Задержка на отключение от 10 секунд до 10 минут: 10с, 30с, 1 мин., 2
мин., 3 мин., 5 мин., 10 мин.
Установленная задержка (от 10с. до 10 мин.) будет действовать при каждом
новом срабатывании. При подключении нагрузки будет гореть синий
светодиод.
Осторожно установите переднюю крышку на место.
Чтобы
настройки вступили в силу, нужно покинуть зону обнаружения,
дождаться отключения реле прибора и снова войти в зону обнаружения.
