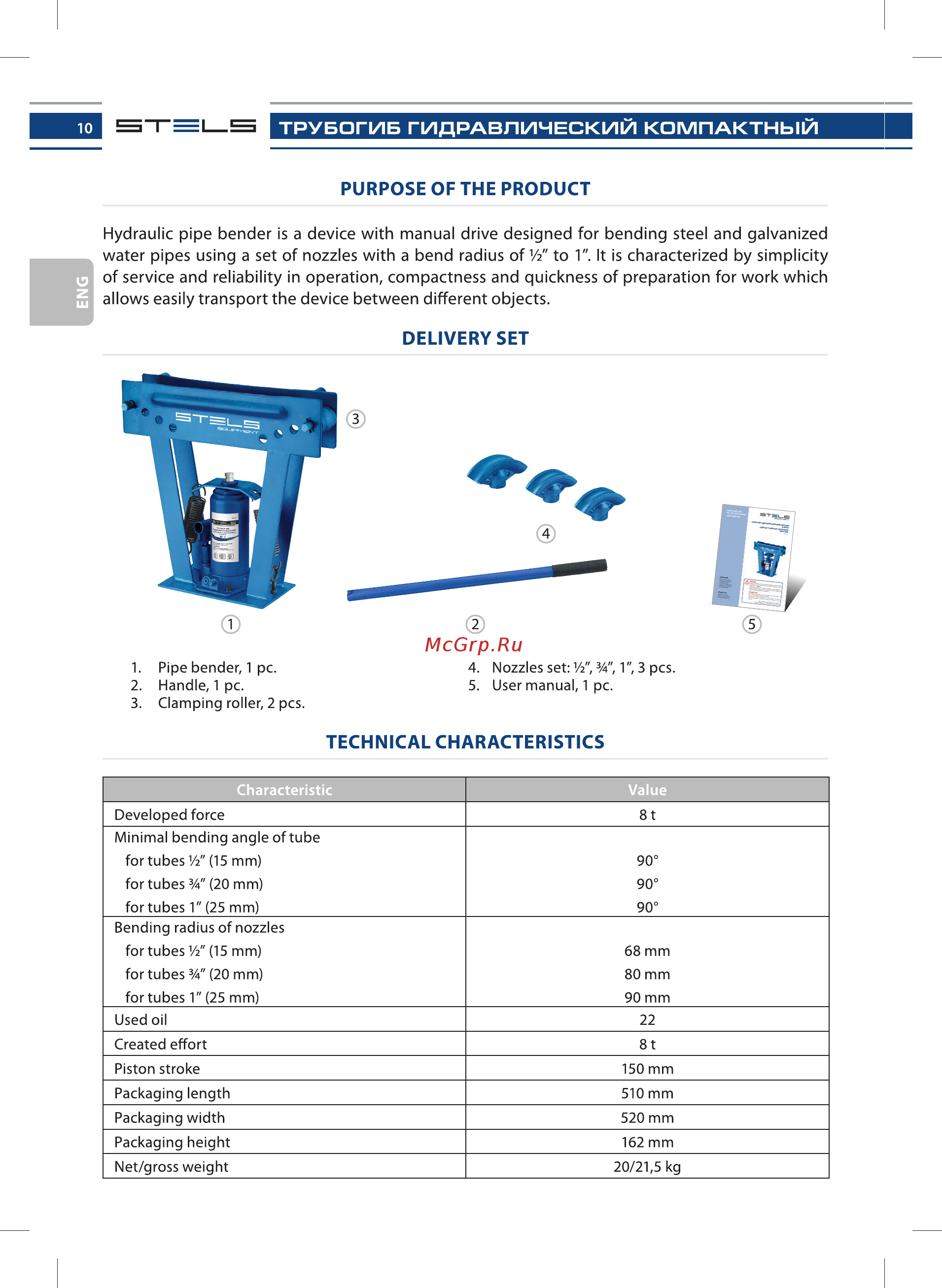

10 S T I____ s ТРУБОГИБ ГИДРАВЛИЧЕСКИЙ КОМПАКТНЫЙ ENG PURPOSE OF THE PRODUCT Hydraulic pipe bender is a device with manual drive designed for bending steel and galvanized water pipes using a set of nozzles with a bend radius of Vi to 1 It is characterized by simplicity of service and reliability in operation compactness and quickness of preparation for work which allows easily transport the device between different objects DELIVERY SET 1 Pipe bender 1 pc 2 Handle 1 pc 3 Clamping roller 2 pcs 4 Nozzles set У2 1 3 pcs 5 User manual 1 pc TECHNICAL CHARACTERISTICS Characteristic Developed force Value 8t Minimal bending angle of tube for tubes 2 15 mm 90 for tubes 20 mm 90 for tubes 1 25 mm Bending radius of nozzles 90 for tubes 2 15 mm 68 mm for tubes 20 mm 80 mm for tubes 1 25 mm 90 mm Used oil 22 Created effort 8t Piston stroke 150 mm Packaging length 510 mm Packaging width 520 mm Packaging height 162 mm Net gross weight 20 21 5 kg
