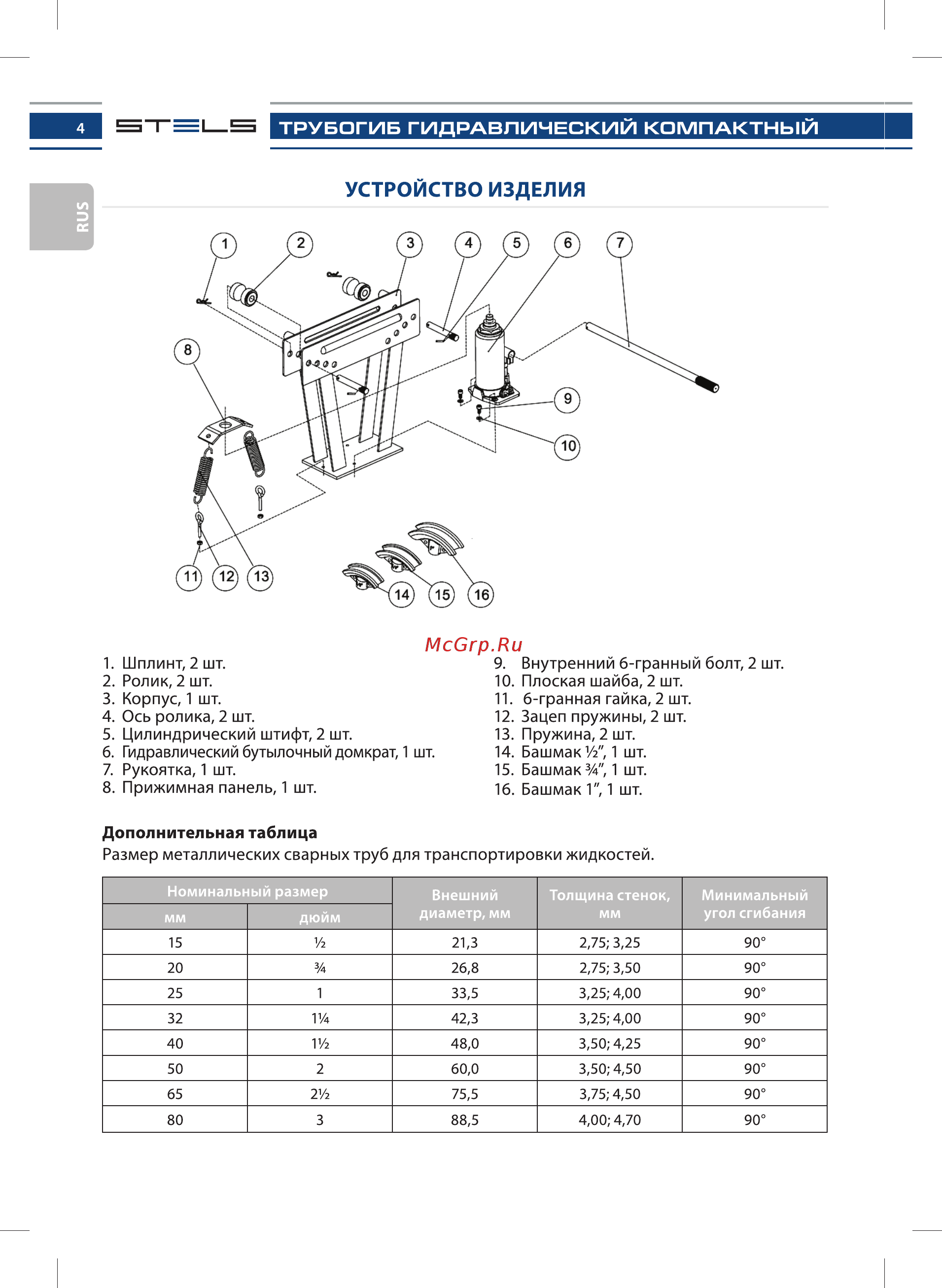

ТРУБОГИБ ГИДРАВЛИЧЕСКИЙ КОМПАКТНЫЙ 4 виз УСТРОЙСТВО ИЗДЕЛИЯ 1 Шплинт 2 шт 2 Ролик 2 шт 3 Корпус 1 шт 4 Ось ролика 2 шт 5 Цилиндрический штифт 2 шт 6 Гидравлический бутылочный домкрат 1 шт 7 Рукоятка 1 шт 8 Прижимная панель 1 шт 9 Внутренний б гранный болт 2 шт 10 Плоская шайба 2 шт 11 б гранная гайка 2 шт 12 Зацеп пружины 2 шт 13 Пружина 2 шт 14 Башмак У2 1 шт 15 Башмак 1 шт 16 Башмак 1 1 шт Дополнительная таблица Размер металлических сварных труб для транспортировки жидкостей Номинальный размер ММ ДЮЙМ Внешний диаметр мм Толщина стенок мм Минимальный угол сгибания 15 У2 21 3 2 75 3 25 90 20 У4 26 8 2 75 3 50 90 25 1 33 5 3 25 4 00 90 32 1У4 42 3 3 25 4 00 90 40 1У2 48 0 3 50 4 25 90 50 2 60 0 3 50 4 50 90 65 2У2 75 5 3 75 4 50 90 80 3 88 5 4 00 4 70 90
