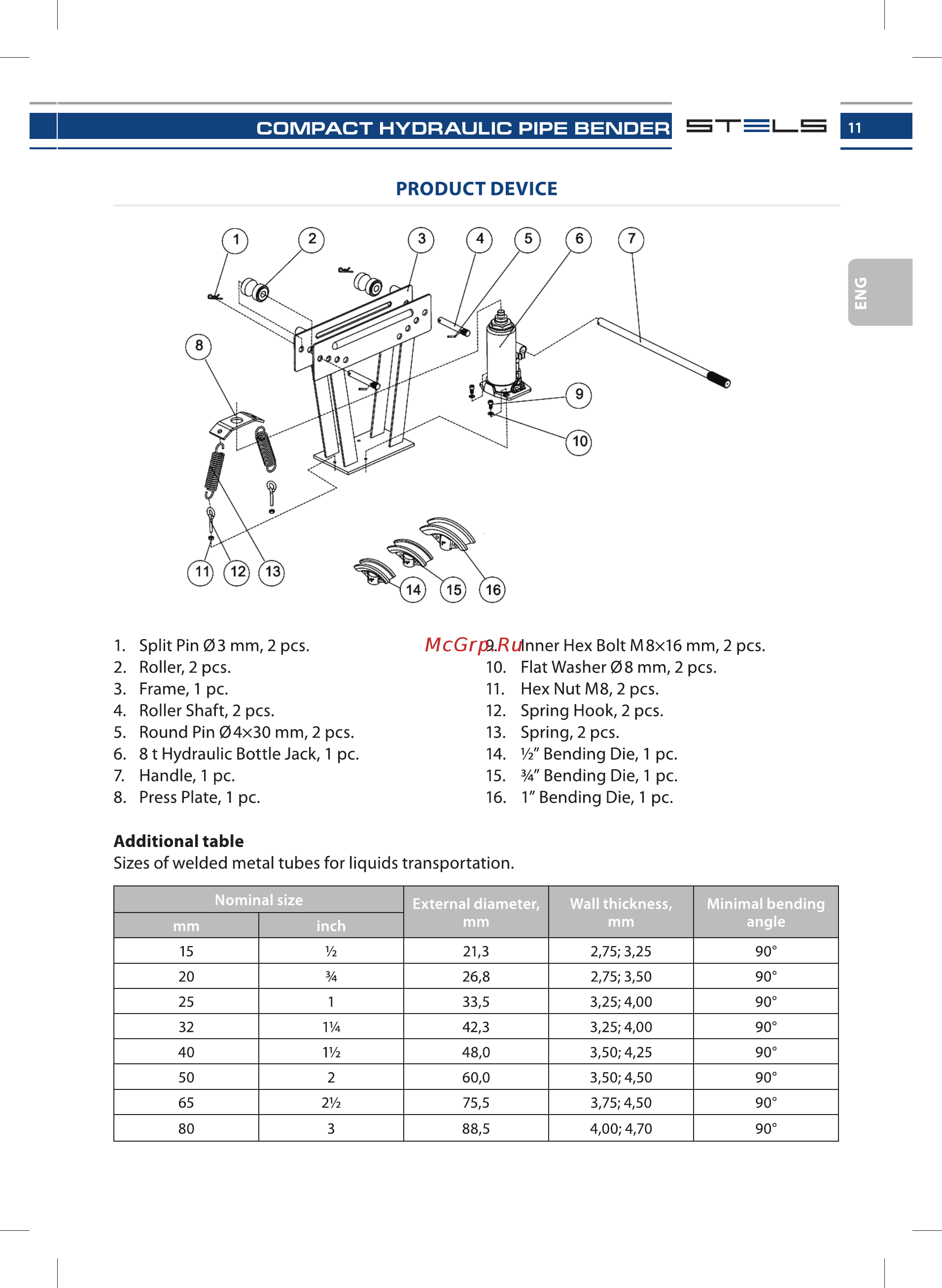

S T I_______ s COMPACT HYDRAULIC PIPE BENDER 11 ENG PRODUCT DEVICE 1 Split Pin 03 mm 2 pcs 2 Roller 2 pcs 3 Frame 1 pc 4 Roller Shaft 2 pcs 5 Round Pin 04x30 mm 2 pcs 6 81 Hydraulic Bottle Jack 1 pc 7 Handle 1 pc 8 Press Plate 1 pc 9 Inner Hex Bolt M8xl6 mm 2 pcs 10 Flat Washer 08 mm 2 pcs 11 Hex Nut M8 2 pcs 12 Spring Hook 2 pcs 13 Spring 2 pcs 14 2 Bending Die 1 pc 15 Bending Die 1 pc 16 1 Bending Die 1 pc Additional table Sizes of welded metal tubes for liquids transportation Nominal size mm inch 15 External diameter mm Wall thickness mm Minimal bending angle 21 3 2 75 3 25 90 20 26 8 2 75 3 50 90 25 1 33 5 3 25 4 00 90 32 114 42 3 3 25 4 00 90 40 IVz 48 0 3 50 4 25 90 50 2 60 0 3 50 4 50 90 65 2 75 5 3 75 4 50 90 80 3 88 5 4 00 4 70 90
