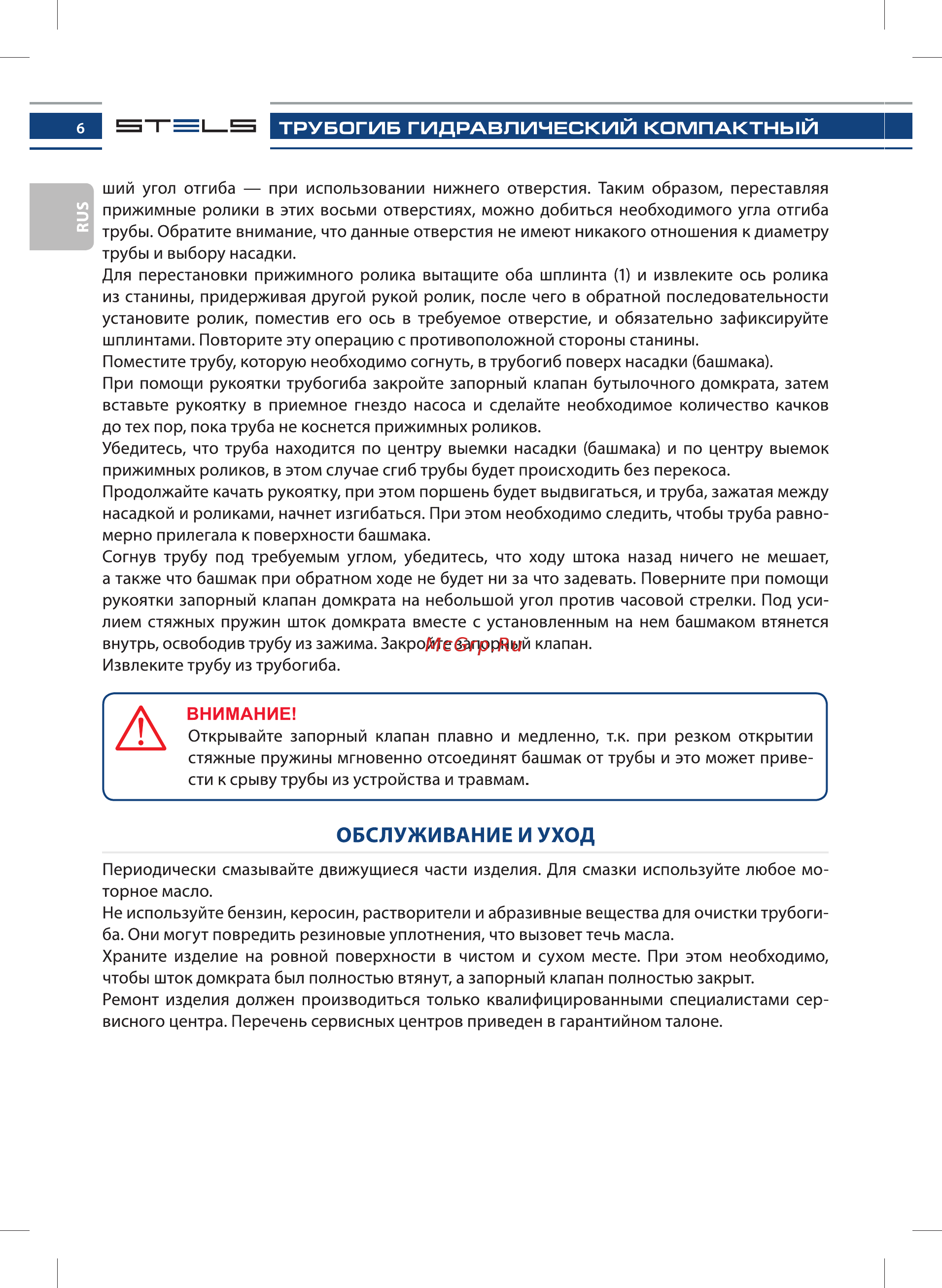

низ б ТРУБОГИБ ГИДРАВЛИЧЕСКИЙ КОМПАКТНЫЙ ший угол отгиба при использовании нижнего отверстия Таким образом переставляя прижимные ролики в этих восьми отверстиях можно добиться необходимого угла отгиба трубы Обратите внимание что данные отверстия не имеют никакого отношения к диаметру трубы и выбору насадки Для перестановки прижимного ролика вытащите оба шплинта 1 и извлеките ось ролика из станины придерживая другой рукой ролик после чего в обратной последовательности установите ролик поместив его ось в требуемое отверстие и обязательно зафиксируйте шплинтами Повторите эту операцию с противоположной стороны станины Поместите трубу которую необходимо согнуть в трубогиб поверх насадки башмака При помощи рукоятки трубогиба закройте запорный клапан бутылочного домкрата затем вставьте рукоятку в приемное гнездо насоса и сделайте необходимое количество качков до тех пор пока труба не коснется прижимных роликов Убедитесь что труба находится по центру выемки насадки башмака и по центру выемок прижимных роликов в этом случае сгиб трубы будет происходить без перекоса Продолжайте качать рукоятку при этом поршень будет выдвигаться и труба зажатая между насадкой и роликами начнет изгибаться При этом необходимо следить чтобы труба равно мерно прилегала к поверхности башмака Согнув трубу под требуемым углом убедитесь что ходу штока назад ничего не мешает а также что башмак при обратном ходе не будет ни за что задевать Поверните при помощи рукоятки запорный клапан домкрата на небольшой угол против часовой стрелки Под уси лием стяжных пружин шток домкрата вместе с установленным на нем башмаком втянется внутрь освободив трубу из зажима Закройте запорный клапан Извлеките трубу из трубогиба ВНИМАНИЕ Открывайте запорный клапан плавно и медленно т к при резком открытии стяжные пружины мгновенно отсоединят башмак от трубы и это может приве сти к срыву трубы из устройства и травмам ОБСЛУЖИВАНИЕ И УХОД Периодически смазывайте движущиеся части изделия Для смазки используйте любое мо торное масло Не используйте бензин керосин растворители и абразивные вещества для очистки трубоги ба Они могут повредить резиновые уплотнения что вызовет течь масла Храните изделие на ровной поверхности в чистом и сухом месте При этом необходимо чтобы шток домкрата был полностью втянут а запорный клапан полностью закрыт Ремонт изделия должен производиться только квалифицированными специалистами сер висного центра Перечень сервисных центров приведен в гарантийном талоне
