Установка модулей памяти и дополнительных плат
17
Установка и удаление дополнительных устройств
Допускается установка только одной платы каждого типа.
Предупреждение. Платы микропрограммного обеспечения с расширенным набором возможностей и модули
флэш-памяти могут выйти из строя под действием статического электричества. Перед тем,
как взять в руки плату, прикоснитесь к какой-либо металлической детали принтера.
1
Снимите защитную крышку системной платы. Подробнее см.
Снятие защитной крышки системной
платы
.
2 Распакуйте плату.
Не прикасайтесь к металлическим контактам на нижней поверхности платы. Сохраните упаковку.

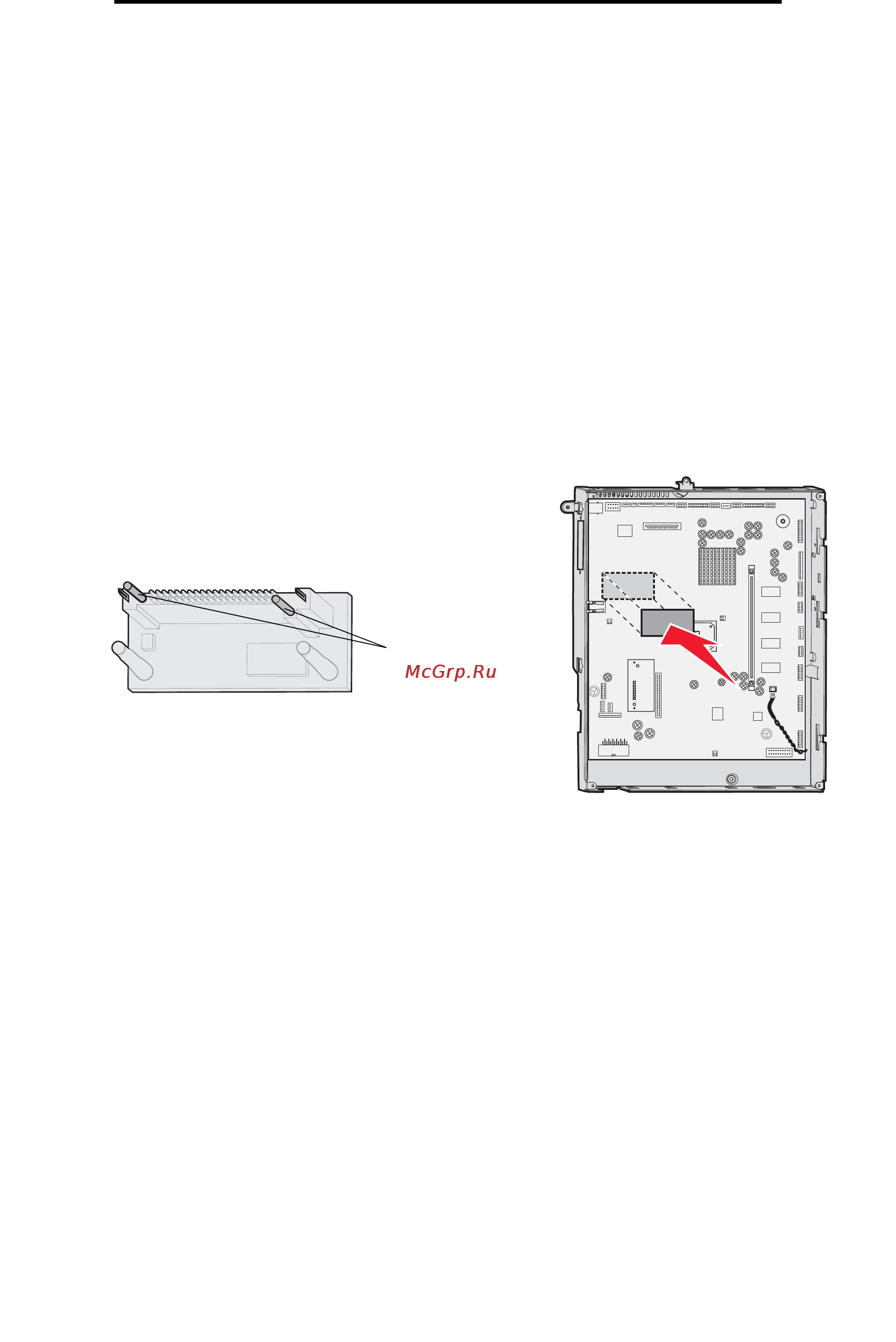

3 Удерживая плату за края, совместите контакты на плате с отверстиями на системной плате.
4 С усилием вставьте плату в разъем.
Разъем платы микропрограммного обеспечения должен соприкасаться с системной платой по всей длине.
Соблюдайте осторожность во избежание повреждения разъемов платы.
Установка жесткого диска
В этом разделе приводятся инструкции по установке дополнительного жесткого диска. Для закрепления жесткого
диска на монтажной плате требуется небольшая крестообразная отвертка.
Предупреждение. Жесткие диски могут выйти из строя под действием статического электричества. Перед тем,
как взять в руки диск, прикоснитесь к какой-либо металлической детали принтера.
При наличии установленной дополнительной платы перед установкой жесткого диска может потребоваться
извлечь дополнительную плату.
1
Снимите защитную крышку системной платы. Подробнее см.
Снятие защитной крышки системной
платы
.
2 Распакуйте монтажную плату, жесткий диск, плоский кабель и крепежные винты.
3 Совместите разъем плоского кабеля с контактами разъема на жестком диске.
Штифты
