Удаление модулей памяти и дополнительных плат
20
Установка и удаление дополнительных устройств
Предупреждение. Дополнительные платы могут выйти из строя под действием статического электричества.
Перед тем, как взять в руки дополнительную плату, прикоснитесь к какой-либо
металлической детали принтера.
3 Распакуйте дополнительную плату.
Сохраните упаковочные материалы.

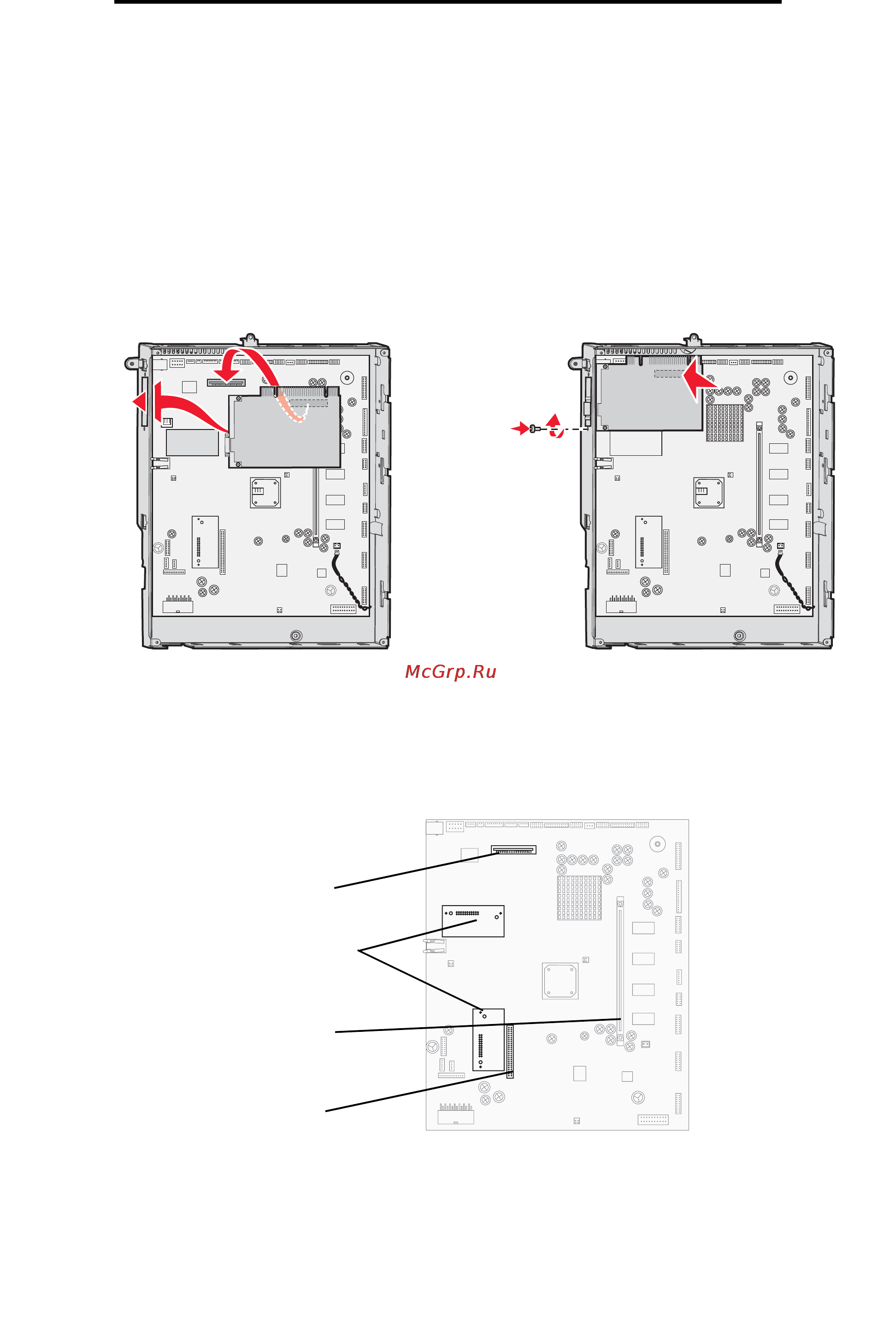

4 Совместите разъем на дополнительной плате с разъемом на системной плате.
Кабельные разъемы на боковой поверхности дополнительной платы должны соответствовать
гнездовому разъему.
5 С усилием вставьте дополнительную плату в разъем дополнительных плат.
6 Закрепите плату на системной плате винтом.
Удаление модулей памяти и дополнительных плат
Для удаления модуля памяти или дополнительной платы найдите с помощью следующего рисунка разъем,
предназначенный для этого модуля памяти или дополнительной платы.
Разъем
дополнительных
плат
Разъемы плат
с микропрограммным
обеспечением
и модулей флэш-
памяти
Разъем
жесткого диска
Разъем модулей
памяти
