7. ПРОВЕРКА ТОЧНОСТИ

7.1. Проверка горизонтали

GFX200/GFX300

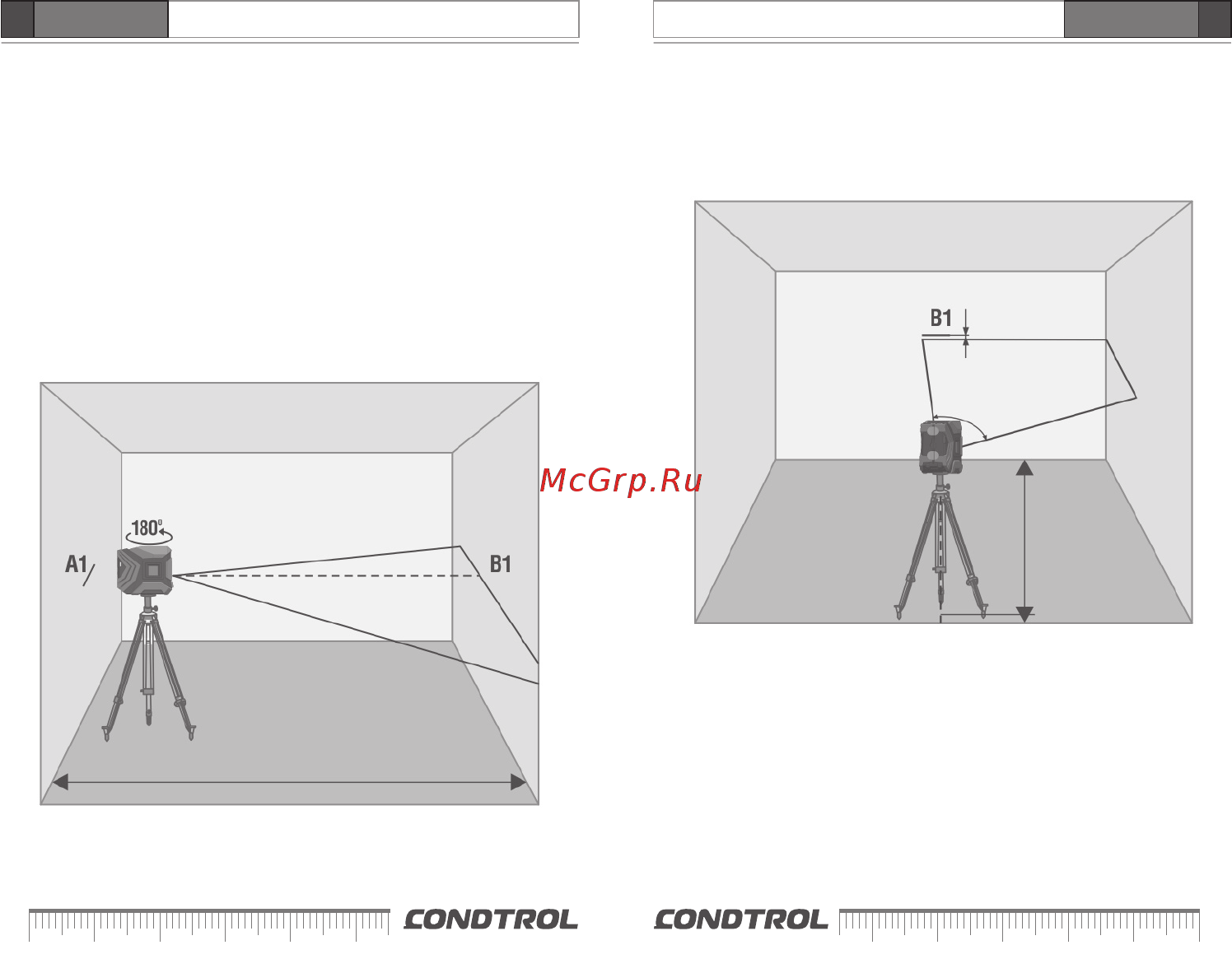

Для проверки необходимы 2 параллельные вертикальные стены,

расположенные друг напротив друга на расстоянии не менее 5 м.

1. Установите прибор максимально близко к одной из стен,

разверните прибор излучателями в сторону одной из стен.

2. Разблокируйте компенсатор, включите горизонтальный

излучатель, отметьте положение оси горизонтального луча на

ближней стене – метка А1.

3. Поверните прибор на 180° и отметьте положение луча на

дальней стене – метка В1.

5м

4. Поверните прибор вправо, измерьте вертикальное отклонение

оси горизонтального луча от точки В1. Если отклонение

превышает 1,5 мм – обратитесь в сервисный центр.

5. Повторите пункт 4, поворачивая прибор влево.

max 1.5мм
