www.splitstone.ru Виброплита VS-245
17
3 Техническое обслуживание
Поз. Артикул Наименование
Входит в состав виброплиты
VS-245E8 VS-245E10
1
129886 Плита VS245.01.000А +
129887 Плита VS245.01.000-01А +
2
129889 Платформа VS245.02.000А +
+
6
71707 Муфта 244.300-03 +
+
10
14978 Прижим 146М.09.100 +
+
13
97960 Кожух VS245.00.001 +
+
14
40539 Тяга 244.00.001А-01 +
+
21
97918 Шкив VS245E8.107 +
+
29
10460 Двигатель бензиновый Нonda GX200 SX4 (6,5HP) +
+
30
1070 Ремень клиновой АVX13х875La, Gates 6465 (XPA 857) +
+
52
3368 Болт М 8-6gх16.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) +
+
58
4305 Гайка М 8-6H.8.016 ГОСТ 5915-70 (DIN 934) +
+
59
4300 Гайка М10-6H.8.016 ГОСТ 5915-70 (DIN 934) +
+
63
1818 Шайба 8.01.016
ГОСТ 6958-78 (DIN 9021) + +
64
4212 Шайба 10.01.016
ГОСТ 6958-78 (DIN 9021) + +
65
4202 Шайба 8.01.016 ГОСТ 11371-78 (DIN 125) +
+
66
4203 Шайба 10.01.016 ГОСТ 11371-78 (DIN 125) +
+

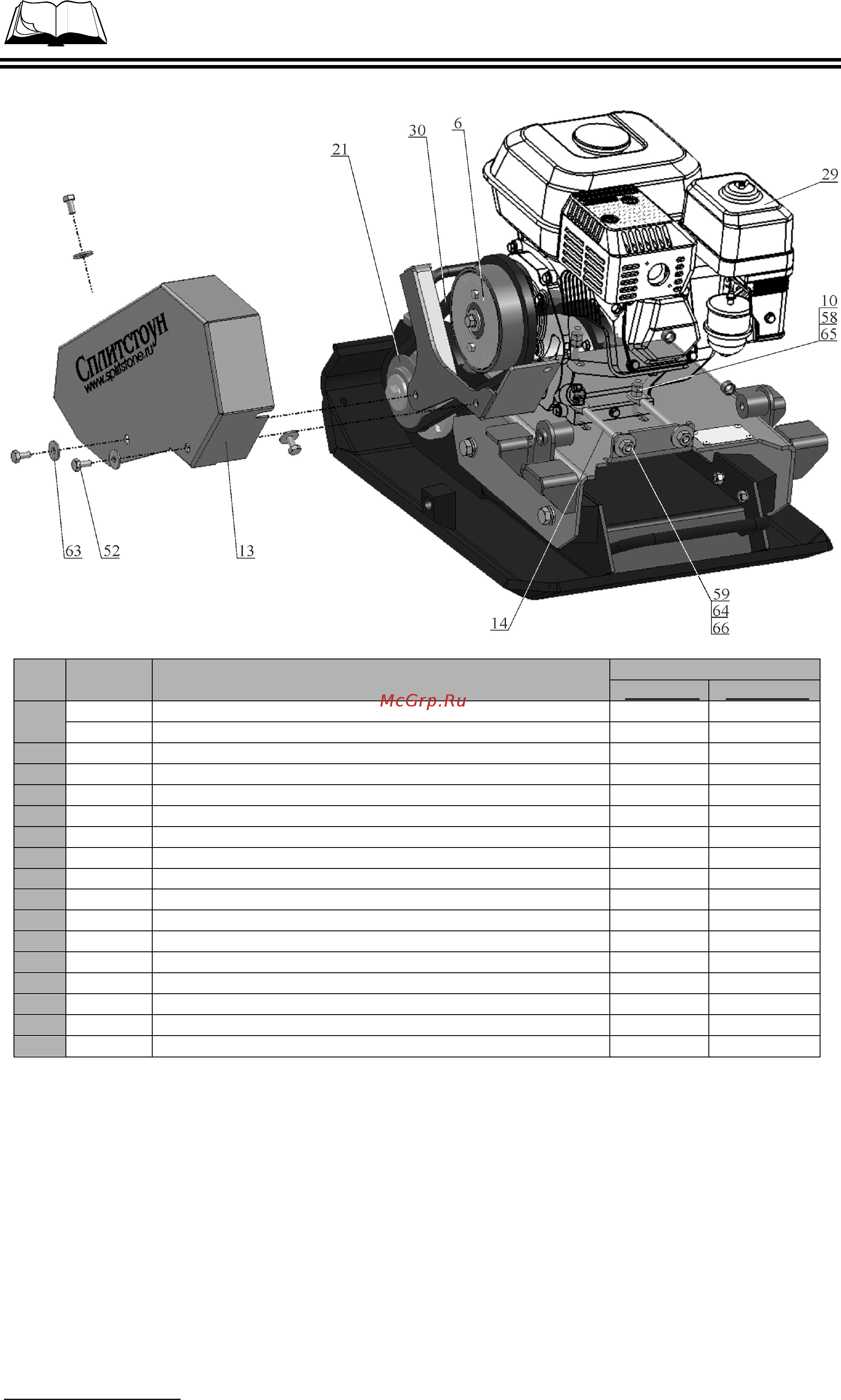

Рисунок 3 – Замена и натяжение приводного ремня
