www.splitstone.ru Виброплита VS-245
21
3 Техническое обслуживание
3.3.7 Техническое обслуживание колес
Колесо поз.32 (рисунок 7) оснащено роликовыми подшипниками.
Для смазки подшипников колесо необходимо демонтировать. Снимите кольцо поз.70,
снимите шайбу поз.68, после чего колесо должно свободно сойти с оси.
Промойте подшипник уайт-спиритом или керосином.
Осмотрите подшипник, находящийся внутри ступицы колеса. При повреждении сепара-
тора колесо необходимо заменить.
Перед установкой колеса равномерно нанесите на подшипник смазку Литол-24.
Установите колесо.
Наденьте шайбу поз.68 и наденьте кольцо поз.70.
Поз. Артикул Наименование
Входит в состав виброплиты
VS-245E8 VS-245E10
28
5368 Ось VS309.001 + +
32
80647 Колесо LW 160х40 Code No A-A01-160 + +
68
4653 Шайба 20.01.016
ГОСТ 11371-78 (DIN 125) + +
70
40628 Кольцо А 20х1,2 DIN 471 + +

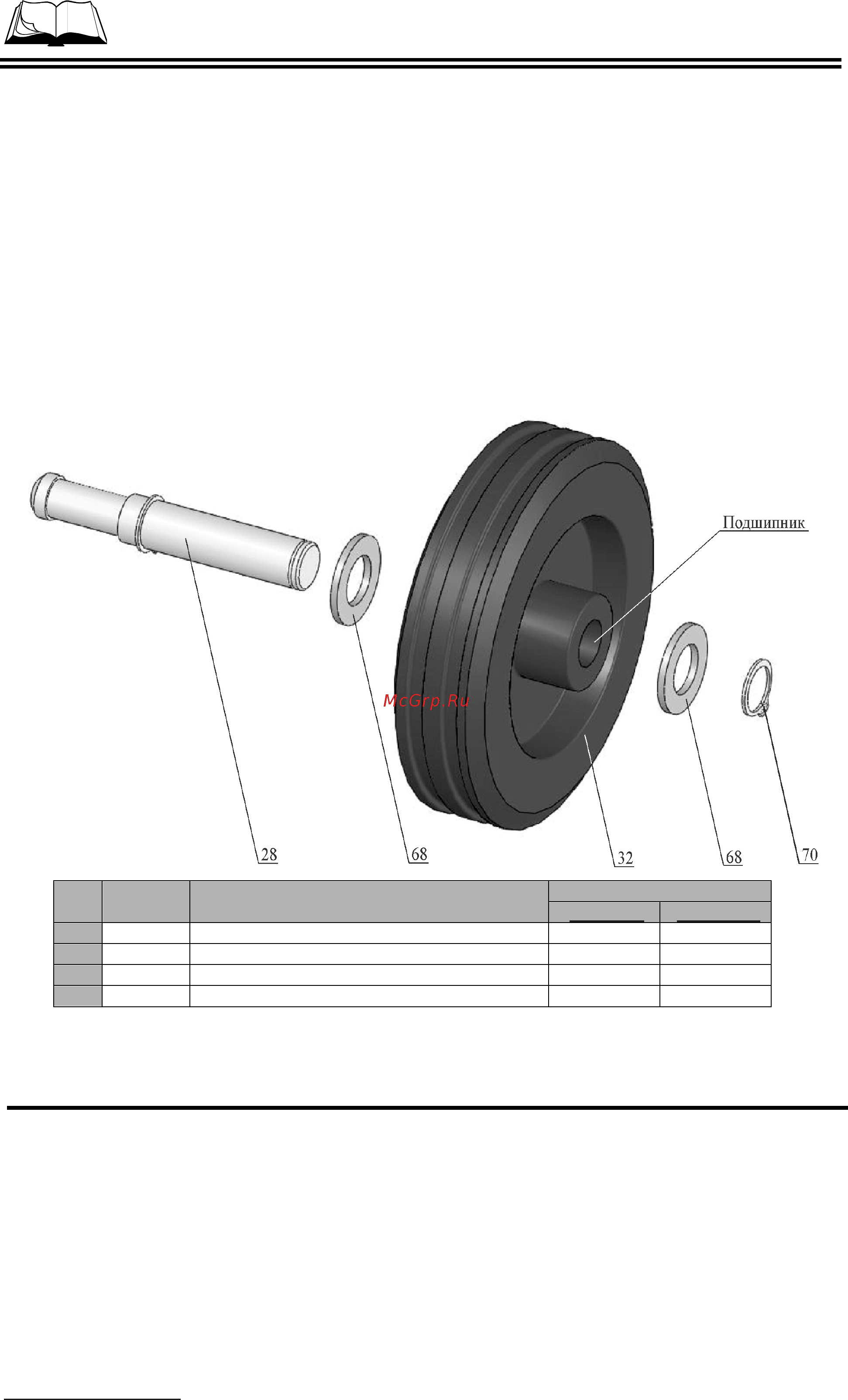

Рисунок 7 – Техническое обслуживание колес
