Сплитстоун VS-245 E8 [18/38] Техническое обслуживание

Виброплита VS-245 www.splitstone.ru

3 Техническое обслуживание

Поз. Артикул Наименование

Входит в состав виброплиты

VS-245E8 VS-245E10

71707 Муфта 244.300-03 +

97918 Шкив VS245E8.107 +

10460 Двигатель бензиновый Нonda GX200 SX4 (6,5HP) +

1070 Ремень клиновой АVX13х875La, Gates 6465 (XPA 857) +

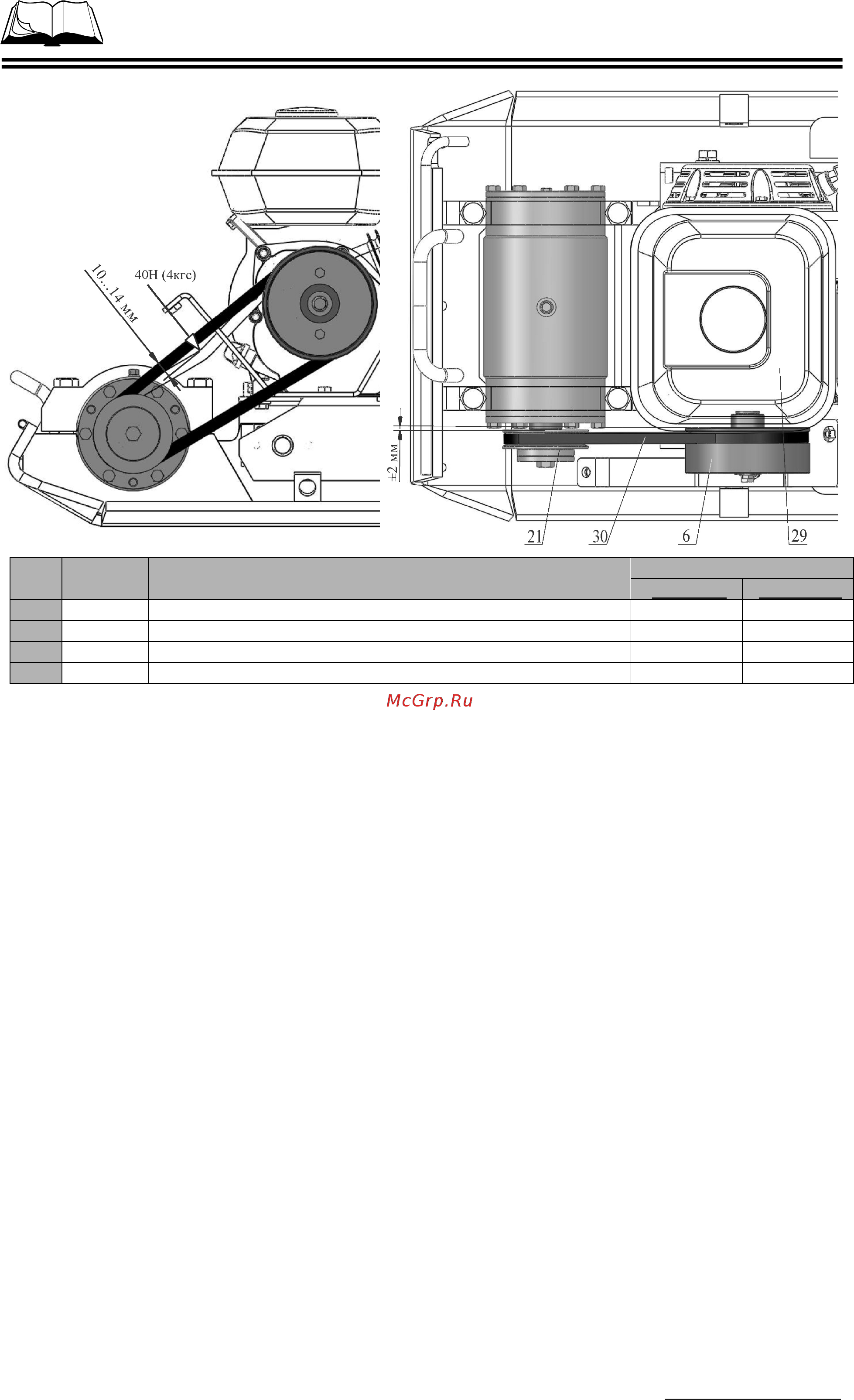

Рисунок 4 – Проверка натяжения приводного ремня

3.3.4 Замена приводного ремня

Замена производится в соответствии с рисунком 3:

 снимите кожух поз.13, отвернув четыре болта поз.52 с шайбой поз.63 крепления кожуха;

 ослабьте затяжку гаек поз.59 на тягах поз.14 и гаек поз.58 на прижимах поз.10, отвернув

их на несколько оборотов;

 перемещая двигатель поз.29

вперед по ходу движения виброплиты, ослабьте натяжение

ремня;

 замените ремень поз.30;

 произведите натяжение ремня (раздел 3.3.3);

 установите кожух поз.13, затяните болты поз.52 с шайбой поз.63.
