3 Техническое обслуживание

3.3.6 Техническое обслуживание муфты. Замена колодок

Во время работы виброплиты фрикционный слой колодок поз.8 (рисунок 6) муфты поз.7 из-

нашивается. По мере износа колодки необходимо заменить, для этого:

 снимите кожух поз.13, отвернув четыре болта поз.52 с шайбой поз.63 крепления кожуха;

 снимите крышку поз.26, открутив два болта поз.51 с шайбой поз.60;

 из корпуса муфты поз.6 вытащите колодки поз.7 с пружинами поз.47;

 очистите внутреннюю полость корпуса муфты поз.6 от пыли и грязи;

 замените изношенные колодки на новые (при необходимости замените пружины поз.47).

Колодки поз.7 необходимо менять комплектно;

 установите колодки с пружинами в корпусе муфты;

 установите крышку поз.26, прикрутив два болта поз.51 с шайбой поз.60;

 установите кожух поз.13, затяните болты поз.52 с шайбой поз.63.

Поз Артикул Наименование

Входит в состав виброплиты

VS-245E8 VS-245E10

71707 Муфта 244.300-03 + +

110372 Колодка VS244.340 + +

97960 Кожух VS245.00.001 + +

2877 Крышка ВП4-05-04-003 + +

120064 Пружина VS244.306 + +

3736 Болт М 6-6gх16.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + +

3368 Болт М 8-6gх16.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + +

4251 Шайба 6.65Г.016 ГОСТ 6402-70 (DIN 127) + +

1818 Шайба 8.01.016 ГОСТ 6958-78 (DIN 9021) + +

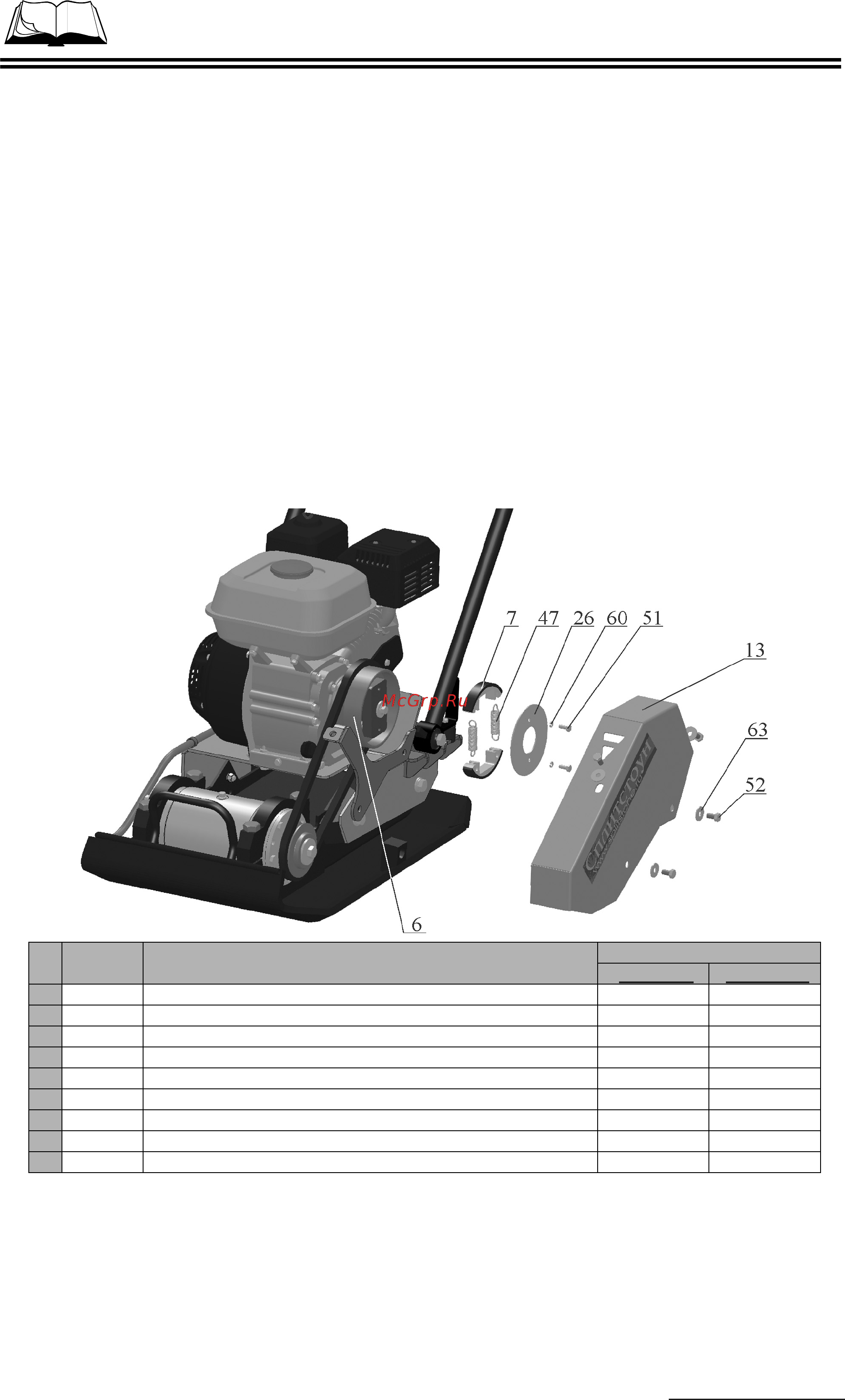

Рисунок 6 – Техническое обслуживание муфты. Замена колодок
