звездочки цепи. См. раздел
Регулировка
натяжения цепи пилы на стр. 32
.
• Регулярно выполняйте техническое
обслуживание режущего оборудования и
поддерживайте необходимый уровень смазки.
При ненадлежащей смазке цепи риск износа
направляющей шины, цепи пилы и ведущей
звездочки цепи повышается.

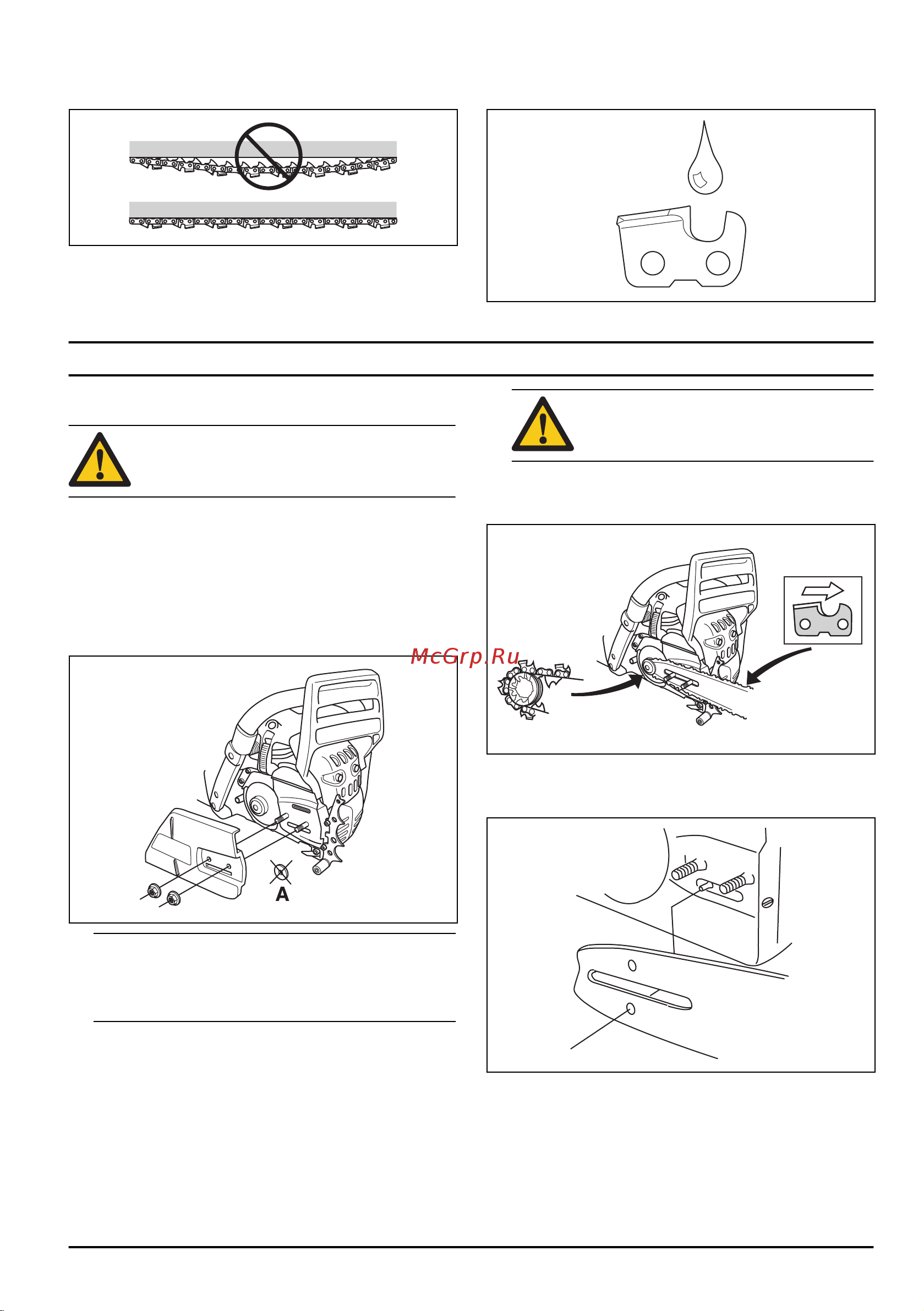

Сборка
Введение
ПРЕДУПРЕЖДЕНИЕ: Перед сборкой
изделия внимательно изучите раздел
техники безопасности.
Установка направляющей шины и
цепи пилы
1. Переместите передний щиток для рук назад,
чтобы выключить тормоз цепи.
2. Отверните гайки крепления шины и снимите
кожух сцепления.
Примечание: Если кожух сцепления сложно
снять, затяните гайку крепления шины, включите
тормоз цепи, а затем выключите его. При
правильном выключении вы услышите щелчок.
3. Установите направляющую шину на болты шины.
Отведите направляющую шину в самое заднее
положение.
4. Правильно установите цепь пилы на ведущую
звездочку и вставьте ее в паз на направляющей
шине.
ПРЕДУПРЕЖДЕНИЕ:
Во время
сборки цепи пилы обязательно
используйте защитные перчатки.
5. Убедитесь, что кромки режущих звеньев
направлены вперед на верхней стороне
направляющей шины.
6. Совместите отверстие в направляющей шине со
штифтом натяжителя цепи и установите кожух
сцепления.
7. Затяните гайки шины от руки.
8. Натяните цепь пилы. Инструкции см. в разделе
Регулировка натяжения цепи пилы на стр. 32
.
9. Затяните гайки крепления.
140 - 003 -
11
