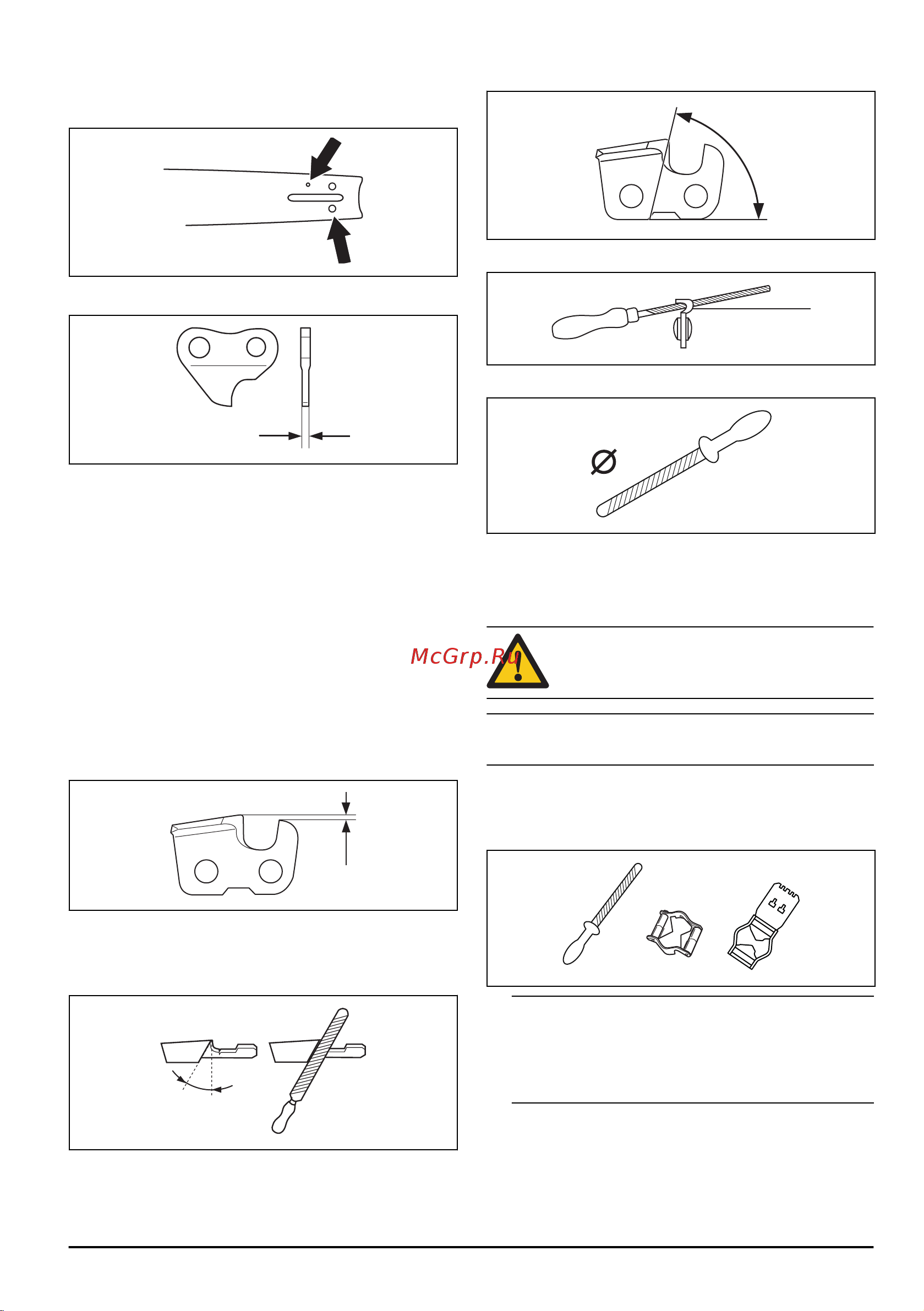

• Отверстие для смазки и натяжителя цепи.
Направляющая шина должна быть выровнена по
инструменту.
• Ширина ведущих звеньев, мм/дюйм.
Общая информация о заточке режущих
звеньев
Запрещается работать с плохо заточенной цепью
пилы. При затуплении цепи пилы для продвижения
ее сквозь дерево потребуется большее давление.
При сильном затуплении цепи пилы образуются не
опилки, а только древесная пыль.
Острая цепь пилы проходит сквозь дерево, образуя
длинные опилки большой толщины.
Режущий зуб (A) и ограничитель глубины (B) вместе
образуют режущую часть цепи пилы, резчик.
Разница в высоте между этими двумя
составляющими обеспечивает глубину резки
(настройка ограничителя глубины).
A
B
При заточке режущего звена учитывайте
следующее:
• Угол заточки.
• Угол резания.
• Положение напильника.
• Диаметр круглого напильника.
Без подходящего инструмента заточить цепь пилы
очень сложно. Используйте шаблон для затачивания
Husqvarna. Это поможет обеспечить максимальную
эффективность резки и минимальный риск отдачи.
ПРЕДУПРЕЖДЕНИЕ: Сила отдачи
значительно повышается при
несоблюдении инструкций по заточке.
Примечание: Информацию по заточке цепи пилы
см. в разделе
Заточка режущих звеньев на стр. 31
.
Заточка режущих звеньев
1. При заточке режущих зубцов используйте
круглый напильник и шаблон для заточки.
Примечание:
Информацию о размере
напильника и шаблоне для вашей цепи согласно
рекомендации Husqvarna см. в разделе
Оборудование для заточки и углы заточки на стр.
40
.
2. Правильно прикладывайте шаблон для
затачивания к режущему звену. См. инструкции,
идущие в комплекте с шаблоном для
затачивания.
140 - 003 -
31
