• Риск искрения. Держите поблизости
противопожарные средства и лопату для
предотвращения лесных пожаров.
Защитные устройства на изделии
ПРЕДУПРЕЖДЕНИЕ: В обязательном
порядке прочитайте следующие
инструкции по технике безопасности,
прежде чем приступать к эксплуатации
изделия.
• Запрещается использовать изделие с
неисправными защитными устройствами.
• Регулярно выполняйте проверку защитных
устройств. См. раздел
Техническое
обслуживание и проверки защитных устройств
изделия на стр. 26
.
• Если защитные устройства неисправны,
обратитесь к своему сервисному дилеру
Husqvarna.

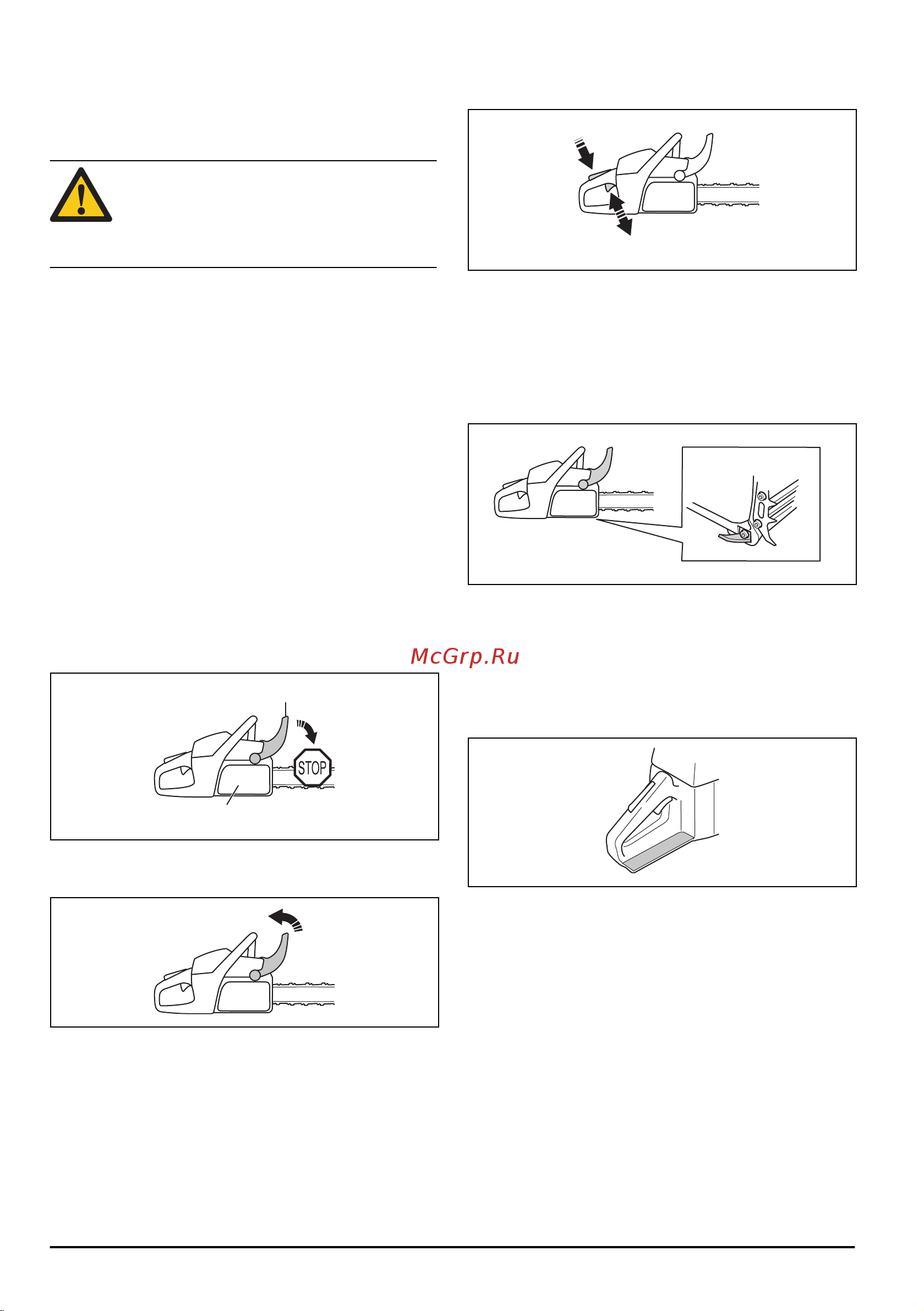

Тормоз цепи и передний щиток для рук
Ваше изделие оснащено тормозом цепи, который
останавливает цепь пилы при отдаче. Тормоз цепи
снижает риск несчастных случаев, но предотвратить
их можете только вы.
Тормоз цепи (A) включается вручную левой рукой
оператора или автоматически под воздействием
инерции. Переместите передний щиток для рук (B)
вперед, чтобы вручную включить тормоз цепи.
A
B
Потяните передний щиток для рук назад, чтобы
выключить тормоз цепи.
Стопор дроссельного регулятора
Стопор дроссельного регулятора предотвращает
случайное срабатывание дроссельного регулятора.
При охвате рукоятки рукой и нажатии на стопор
дроссельного регулятора (A) регулятор (B)
разблокируется. Когда вы отпускаете рукоятку,
дроссельный регулятор и стопор дроссельного
регулятора возвращаются в исходное положение.
Данная функция позволяет блокировать
дроссельный регулятор в положении холостого хода.
A
B
Уловитель цепи
Уловитель цепи не дает цепи выскочить при разрыве
или соскакивании. Правильное натяжение цепи и
надлежащее обслуживание цепи пилы и
направляющей шины снижает риск возникновения
несчастных случаев.
Щиток для правой руки
Щиток для правой руки защищает вашу руку,
держащую заднюю рукоятку. Щиток для правой руки
обеспечивает защиту в случае поломки или
соскакивания цепи пилы. Кроме того, щиток для
правой руки защищает вас от веток и сучьев.
Система гашения вибраций
Система гашения вибраций снижает уровень
вибрации на рукоятках. Амортизаторы
функционируют в качестве элемента, изолирующего
рукоятки от корпуса изделия.
Информацию о расположении системы гашения
вибраций на изделии см. в разделе
Обзор изделия
на стр. 3
.
8
