31
Français

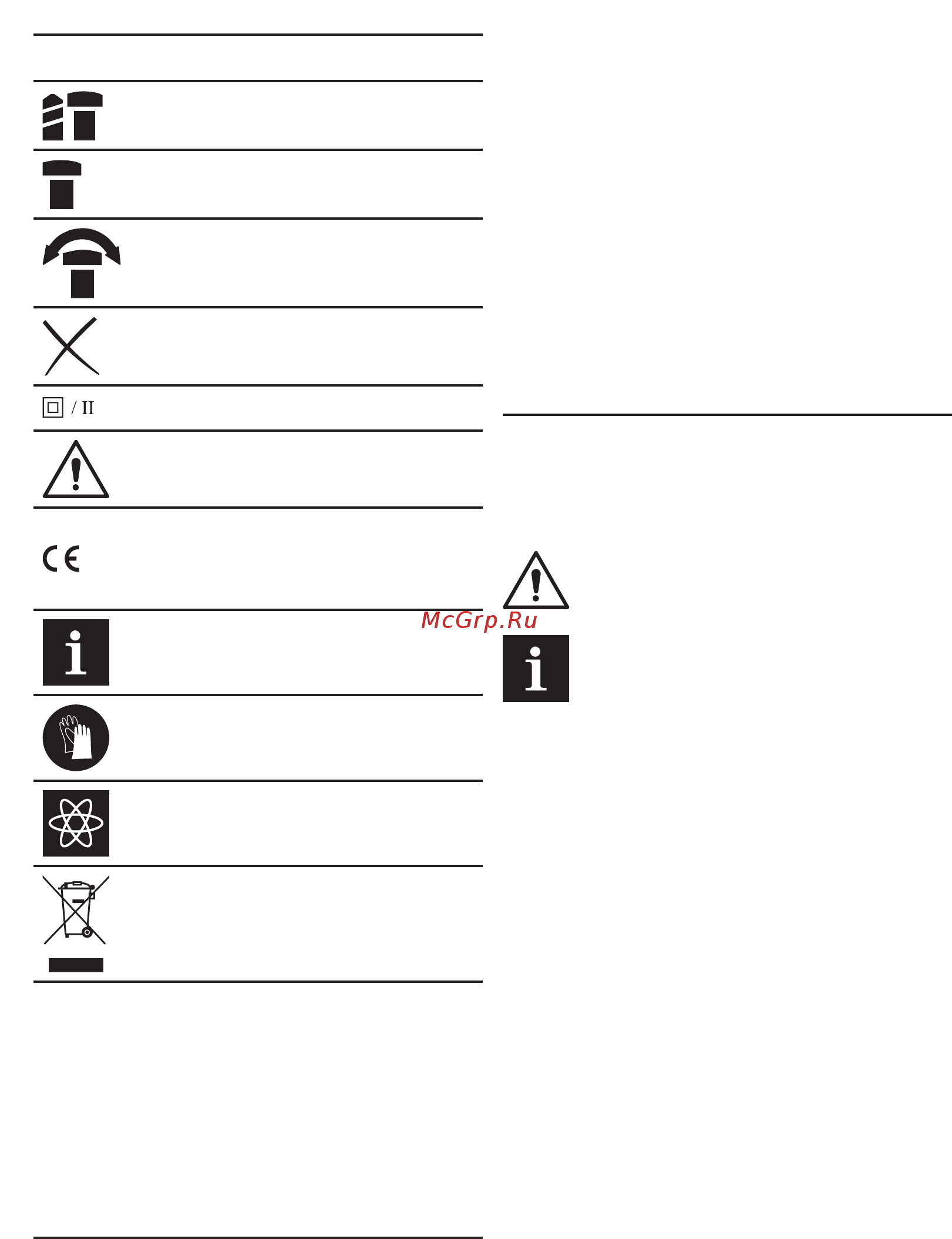

Symbole Légende
Mode de fonctionnement
" Perçage à choc "�
Mode de fonctionnement
" Mortaisage "�
Mode spécial permettant
de tourner la tranche an
de l’installer dans la bonne
position de fonctionnement�
Action interdite�
Double isolation / classe de
protection�
Attention� Information impor-
tante�
Signe certiant que l’article
correspond aux directives
CE et aux standards har-
monisés de l’Union Euro-
péenne�
Information utile�
Portez les gants de protec-
tion�
Régulation de vitesse sans
gradation�
Ne jetez pas l’outillage élec-
trique avec les déchets mé-
nagers�
Désignation de l'outil électrique
Les outils électriques permettent les types suivants de
travaux:
perçage sans percussion (de bois, de matériaux
synthétiques, de métaux);
perçage avec percussion (de briques, de béton, de
pierres naturelles);
travaux de gougeage (creusage de canaux pour
câbles dans les briques, le béton, la pierre, enlever les
vieux carreaux etc�) [CT18108];
desserrage et serrage d'attaches letées.
Composants de l'outil électrique
1 Mandrin SDS PLUS
2 Protection anti-poussière
3 Manchon de xation
4 Retenue *
5 Butée de profondeur *
6 Poignée supplémentaire *
7 Commutateur
8 Fentes d’aération
9 Inverseur de sens de marche
10 Interrupteur marche / arrêt
11 Bouton de blocage de l’interrupteur marche / arrêt
12 Clé pour le mandrin de perçage *
13 Mandrin à couronne dentée (avec tige SDS PLUS) *
14 Mandrin de perçage à couronne dentée *
15 Adaptateur SDS PLUS *
16 Vis *
17 Bouton de blocage
* Accessoires
Une partie des accessoires représentés et décrits
ne gurent pas dans la livraison.
Installation et réglage des éléments de
l’outil électrique
Avant de commencer à travailler avec l'outil élec-
trique, s'assurer qu'il est débranché.
Ne pas trop serrer les xations an d'évi-
ter tout endommagement du letage.
Le montage / démontage / réglage de
certains éléments est le même que pour
tous les modèles d'outils électriques;
dans ce cas, les modèles spéciques ne
sont pas indiqués sur l'illustration.
Poignée supplémentaire (voir la g. 1)
Pendant l'utilisation se servir toujours de la poignée 6
La poignée supplémentaire 6 peut être placée dans la
position la plus confortable pour l'utilisateur
Desserrez la poignée supplémentaire 6 comme
montré dans la gure 1.
Placez la poignée supplémentaire 6 dans la position
souhaitée�
Serrez la poignée supplémentaire 6 comme montré
dans la gure 1.
Butée de profondeur (voir les g. 2-3)
Utilisez le limiteur de profondeur 5 pour établir la pro-
fondeur de forage voulue (voir les g. 2-3).
[CT18138]
Desserrez la poignée supplémentaire 6 comme
montré dans la g. 2.2.
Déplacez le limiteur de profondeur 5 jusqu’à la pro-
fondeur de forage voulue�
Serrez la poignée supplémentaire 6 comme montré
dans la g. 2.3.
[CT18122, CT18108]
Presser et tenir la retenue 4
Déplacez le limiteur de profondeur 5 jusqu'à la pro-
fondeur de forage voulue�
Libérer la retenue 4
