Работење без автоматика за нивелирање
За работење без автоматика за нивелирање, притиснете
го прекинувачот за вклучување/исклучување 2во
позиција „ on. При исклучена автоматика за
нивелирање, ласерските линии светат во бавен такт.
При исклучена автоматика за нивелирање, мерниот уред
може да го држите слободно во рака или да го поставите на
навалена подлога. Во режимот со вкрстени линии, двете
ласерски линии повеќе не поминуваат принудно
вертикално една кон друга.
Точност при нивелирање
Влијанија на точноста
Најголемо влијание врши околната температура. Особено
температурните разлики кои се движат од подот нагоре
може да го пренасочат ласерскиот зрак.
Бидејќи топлинското раслојување е најголемо во близина
на подот, доколку е возможно монтирајте го мерниот уред
на обичен статив и поставете го во средината на работната
површина.
Освен надворешните влијанија, до отстапување може да
доведат и влијанијата специфични за уредот (како напр.
падови или јаки потреси). Затоа, пред секој почеток на
работа проверете ја точноста на нивелирањето.
Најпрво проверете ја точноста на висините како и
нивелирањето на хоризонталната ласерска линија, а потоа
точноста на нивелирањето на вертикалната ласерска
линија.
Доколку, при некоја од проверките, мерниот уред го
пречекори максималното мерно отстапување, дајте го на
поправка во сервисната служба на Bosch.

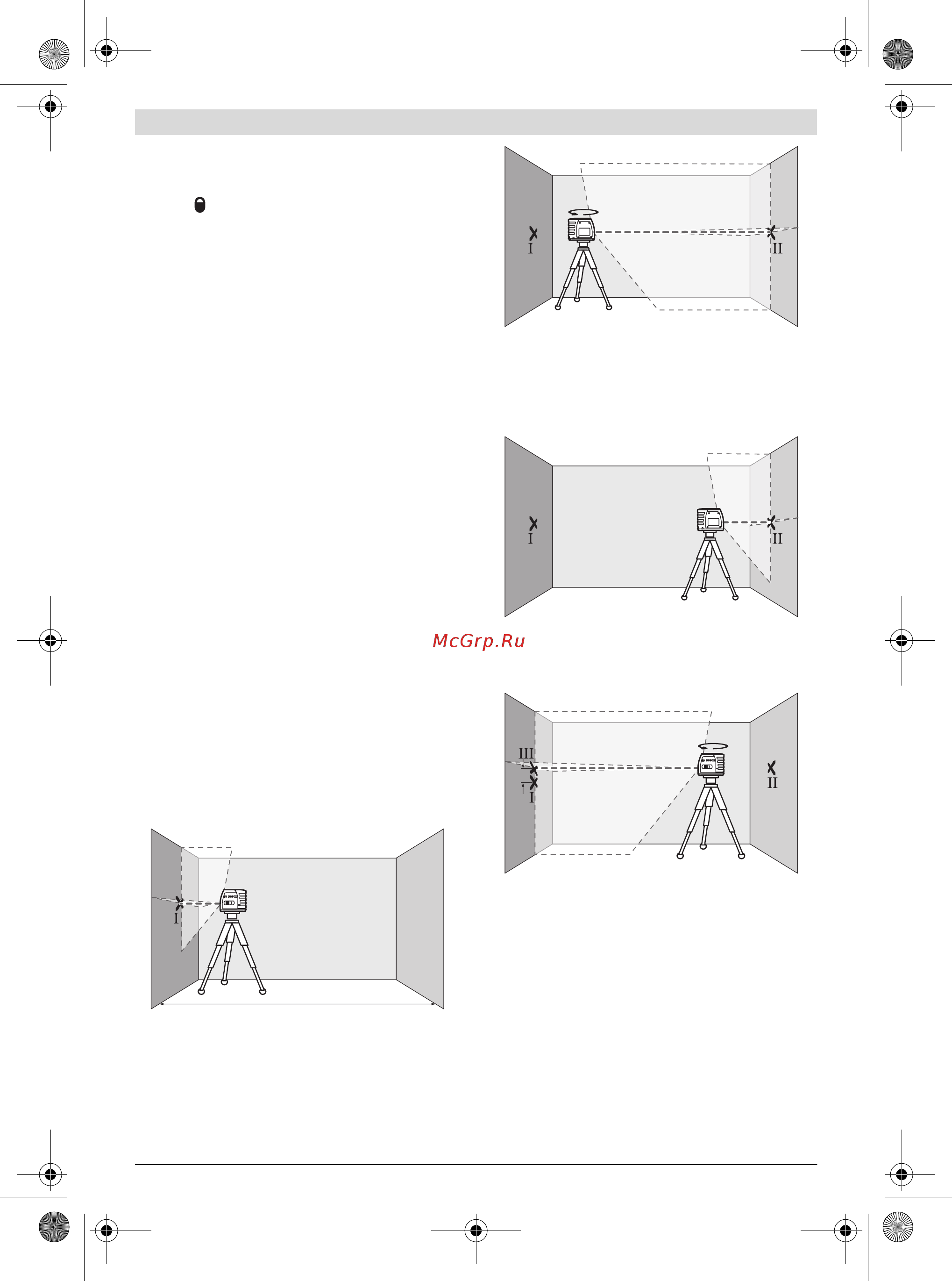

Проверка на точноста на висината на хоризонталната
линија
За проверката потребна ви е слободна мерна линија од
5 м на цврста подлога помеѓу два ѕида A и B.
Монтирајте го мерниот уред во близина на ѕидот A на
држач, одн. на еден статив или поставете го на цврста,
рамна подлога. Вклучете го мерниот уред.
Насочете го ласерот во близина на ѕидот A и оставете го
мерниот уред да се нивелира. Обележете ја средината
на точката, каде ласерските линии се вкрстуваат на
ѕидот (точка I).
Свртете го мерниот уред за 180°, оставете го да се
нивелира и означете ја точката на вкрстување на
ласерските линии на спротивниот ѕид B (точка II).
Поставете го мерниот уред без да го вртите во
близина на ѕидот B, вклучете го и оставете го да се
нивелира.
Поставете го мерниот уред по висина (со помош на
стативот или евентуално со подлогата), така што
точката на вкрстување на ласерските линии точно ќе ја
погоди претходно означената точка II на ѕидот B.
Свртете го мерниот уред за 180°, без да ја промените
висината. Насочете го на ѕидот A, така што
вертикалната ласерска линија проаѓа низ веќе
означената точка I. Оставете го мерниот уред да се
нивелира и означете ја точката на вкрстување на
ласерските линии на ѕидот A (точка III).
–Разликата d на двете означени точки I и III на ѕидот A го
дава фактичкото отстапување од висината на мерниот
уред.
Максимално дозволеното отстапување d
max
може да го
пресметате на следниот начин:
d
max
војно растојание на ѕидовите x 0,3 мм/м
Пример: При растојание на ѕидовите од 5 м,
максималното отстапување смее да изнесува
d
max
=2x5мx0,м/м =3мм. Ознаките смеат да лежат
најмногу 3 мм една од друга.
A
B
5 m
A
B
180°
A
B
d
180°
A
B
