Precisione di livellamento
Fattori che influenzano la precisione
L’influenza più significativa è quella esercitata dalla tempera-
tura ambientale. In modo particolare le differenze di tempera-
tura che dal basso vanno verso l’alto possono disturbare le
funzioni del laser.
Dato che la stratificazione della temperatura nelle vicinanze
del terreno raggiunge i livelli massimi, lo strumento di misura
deve essere montato possibilmente su un treppiede comune-
mente esistente in commercio ed essere posizionato nel cen-
tro della superficie di lavoro.
Oltre ad influssi esterni, anche influssi sull’apparecchio (ad
es. cadute o urti violenti) potranno comportare variazioni. Per
tale ragione, prima di iniziare il lavoro, occorrerà sempre veri-
ficare la precisione di livellamento.
Controllare rispettivamente prima la precisione delle altezze
e la precisione di livellamento del raggio lineare orizzontale e
poi la precisione di livellamento del raggio lineare verticale.
Qualora durante uno dei controlli lo strumento di misura do-
vesse superare le differenze massime, farlo riparare da un
servizio di assistenza clienti Bosch.

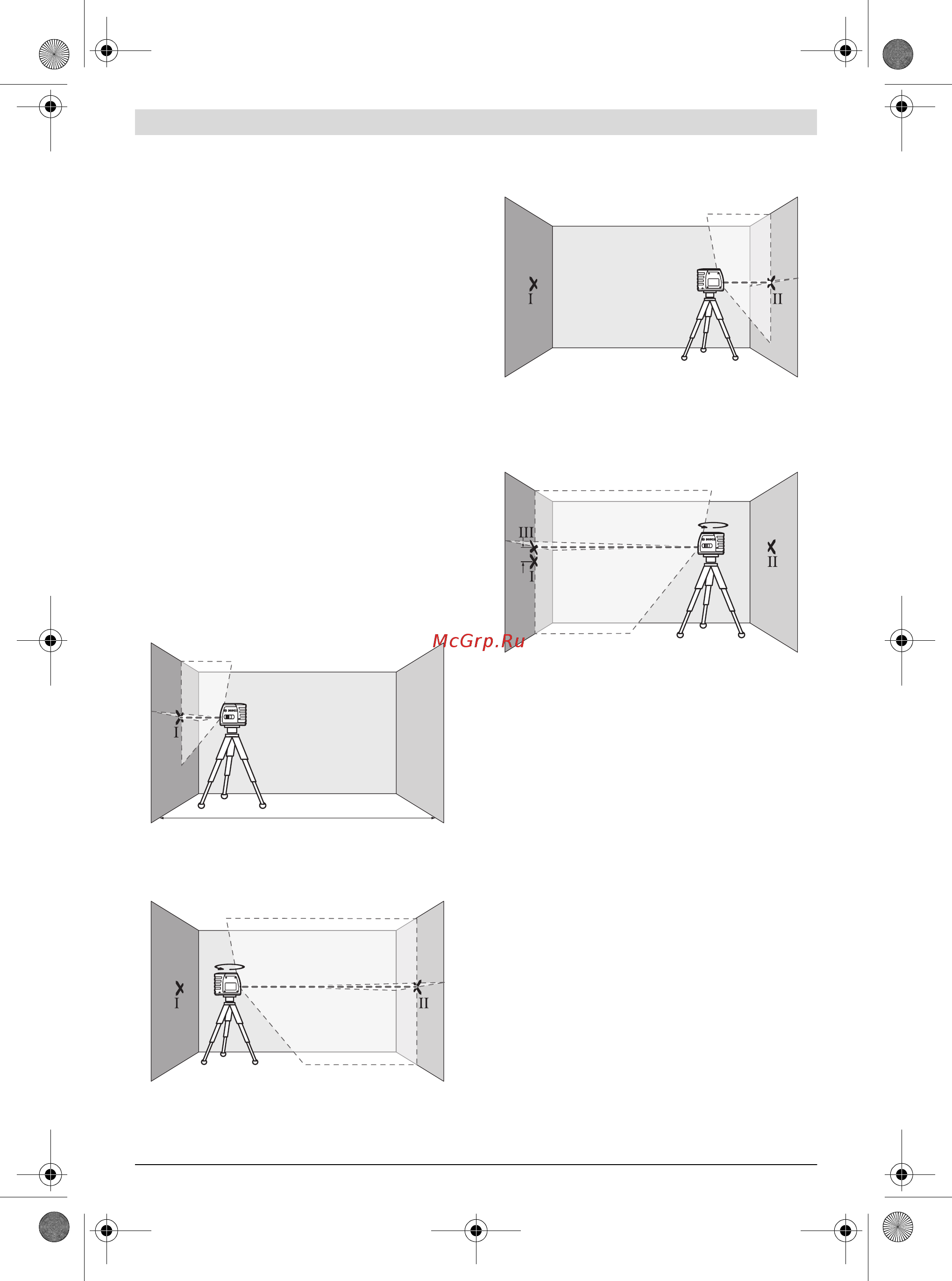

Controllo della precisione in altezza della linea orizzontale
Per questo controllo è necessario un tratto di misura libero di
5 m su una base fissa tra due pareti A e B.
– Montare lo strumento di misura vicino alla parete A sul sup-
porto o su un treppiede, oppure posizionarlo su una base
stabile e piana. Accendere lo strumento di misura.
– Dirigere il raggio laser sulla vicina parete A ed eseguire
l’operazione di livellamento dello strumento di misura.
Marcare il centro del punto in cui i raggi laser si incrociano
sulla parete (punto I).
– Ruotare lo strumento di misura di 180°, eseguire l’opera-
zione di livellamento e marcare il punto d’incrocio dei raggi
laser sulla parete contrapposta B (punto II).
– Installare lo strumento di misura – senza girarlo – vicino
alla parete B, accenderlo e lasciare che esegua l’operazio-
ne di livellamento.
– Regolare lo strumento di misura in altezza in modo tale
(mediante treppiede oppure se necessario utilizzando ap-
positi supporti) che il punto d’incrocio delle linee laser ar-
rivi precisamente sul punto II precedentemente marcato
sulla parete B.
– Ruotare lo strumento di misura di 180° senza modificare
l’altezza. Dirigerlo sulla parete A in modo che la linea laser
verticale scorra sul punto I precedentemente marcato.
Sottoporre lo strumento di misura ad un’operazione di li-
vellamento e marcare il punto d’incrocio delle linee laser
sulla parete A (punto III).
– Dalla differenza d dei due punti marcati I e III sulla parete
A risulta l’effettiva deviazione in altezza dello strumento di
misura.
Il calcolo della deviazione massima ammessa d
max
si effettua
come segue:
d
max
= doppia distanza delle pareti x 0,3 mm/m
Esempio di calcolo: In caso di distanza di 5 m delle pareti la
deviazione massima può essere
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Quindi, le marcature
possono avere una distanza reciproca massima di 3 mm.
Controllo della precisione di livellamento della linea
orizzontale
Per il controllo è richiesta una superficie libera di ca. 5 x 5 m.
– Montare lo strumento di misura al centro tra le pareti A e B
sul supporto o su un treppiede, oppure posizionarlo su una
base stabile e piana. Far effettuare l’operazione di livella-
mento dello strumento di misura.
A
B
5 m
A
B
180°
A
B
d
180°
A
B
