Slovensky | 93
Bosch Power Tools 1 609 92A 3G0 | (24.8.16)

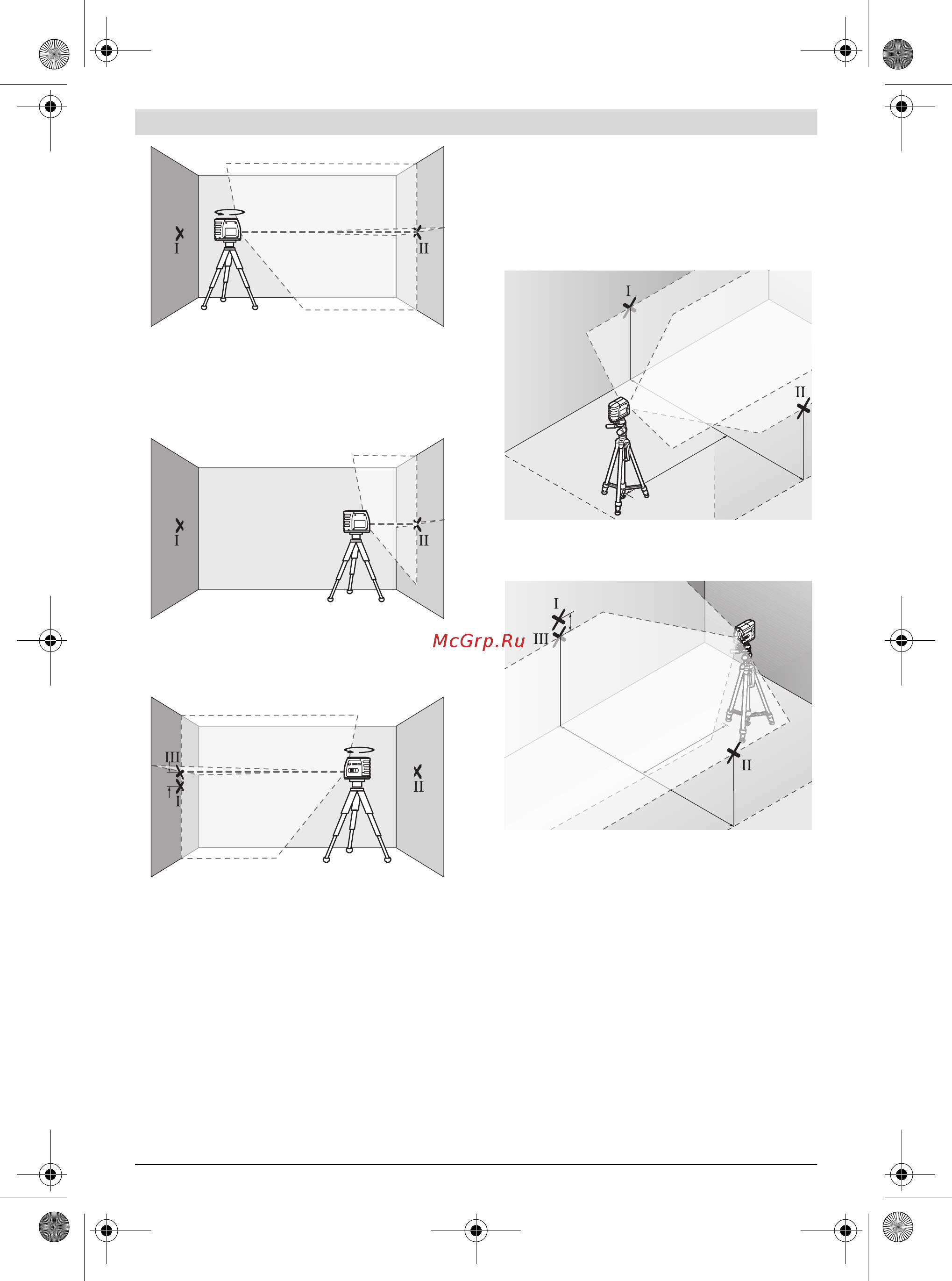

Otočte merací prístroj o 180°, nechajte ho, aby sa nivelo-
val a označte bod prekríženia laserových línií na protiľahlej
stene B (bod II).
Umiestnite merací prístroj do blízkosti steny B – bez toho,
aby ste ho otáčali –, zapnite ho a nechajte merací prístroj,
aby sa naniveloval.
Prístroj vyrovnajte výškovo tak (pomocou statívu alebo
v prípade potreby podložením), aby krížový bod laserovej
línie smeroval presne na predtým označený bod II na
stene B.
Otočte merací prístroj o 180° bez toho, aby ste zmenili je-
ho výšku. Nasmerujte ho na stenu A tak, aby zvislá laserová
línia prechádzala už označeným bodom I. Nechajte merací
prístroj, aby sa niveloval a označte krížový bod laserovej lí-
nie na stene A (bod III).
–Rozdiel d oboch označených bodov I a III na stene A dáva
skutočnú výškovú odchýlku meracieho prístroja.
Maximálna prípustná odchýlka d
max
sa vypočíta nasledovne:
d
max
= dvojnásobok vzdialenosti stien x 0,3 mm/m
Príklad: Pri vzdialenosti stien 5 m smie byť maximálna dovole-
ná odchýlka
d
max
=2x5mx0,3mm/m=3mm. Spomínané značky smú
ležať od seba vo vzdialenosti maximálne 3 mm.
Kontrola presnosti nivelácie vodorovnej línie
Na túto kontrolu budete potrebovať voľnú plochu s rozmermi
cca 5 x 5 m.
Namontujte merací prístroj do stredu medzi steny A a B na
držiak, resp. na nejaký statív, alebo ho postavte na pevný a
rovný podklad. Počkajte, aby sa merací prístroj nanivelo-
val.
Vo vzdialenosti 2,5 m od meracieho prístroja označte na
oboch stenách stredy laserovej línie (bod I na stene A a
bod II na stene B).
Postavte merací prístroj otočený o 180° do vzdialenosti
5 m a nechajte ho nivelovať.
Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v
prípade potreby podložením), aby stred laserovej línie
smeroval presne na predtým označený bod II na stene B.
Na stene A označte stred laserovej línie ako bod III (zvislo
nad resp. pod bodom I).
–Rozdiel d oboch označených bodov I a III na stene A dáva
skutočnú odchýlku meracieho prístroja od vodorovnej ro-
viny.
Maximálna prípustná odchýlka d
max
sa vypočíta nasledovne:
d
max
= dvojnásobok vzdialenosti stien x 0,3 mm/m
Príklad: Pri vzdialenosti stien 5 m smie byť maximálna dovole-
ná odchýlka
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Spomínané značky smú
ležať od seba vo vzdialenosti maximálne 3 mm.
A
B
180°
A
B
d
180°
A
B
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
