Polski | 83
Bosch Power Tools 1 609 92A 3G0 | (24.8.16)

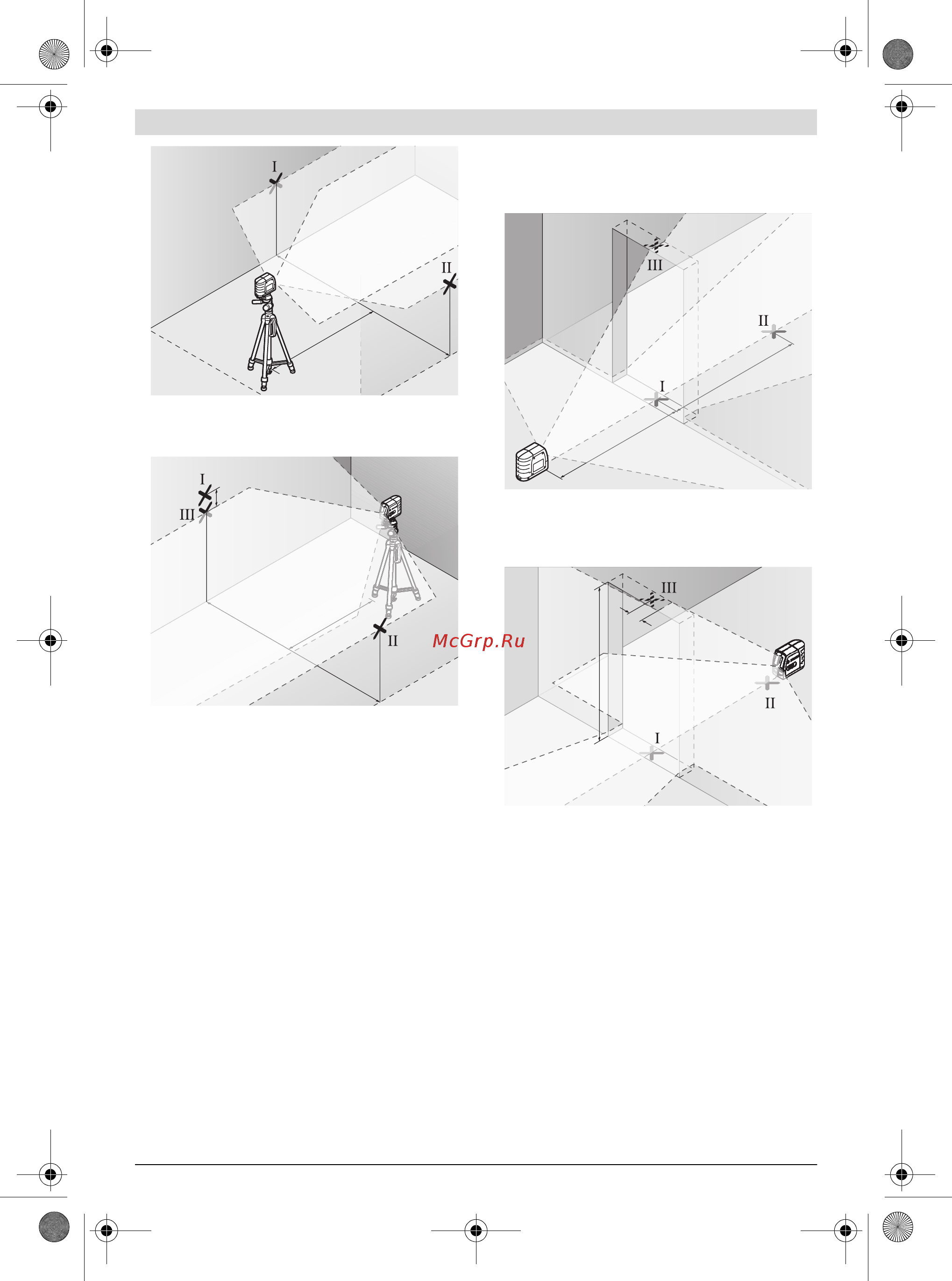

W odległości 2,5 m od urządzenia pomiarowego zaznaczyć
na obu ścianach środek linii lasera (punkt I na ścianie A i
punkt II na ścianie B).
Obrócić urządzenie pomiarowe o 180° i ustawić je w odle-
głości 5 m, a następnie odczekać aż się wypoziomuje.
Ustawić wysokość urządzenia pomiarowego (na statywie
albo ewentualnie podkładając coś pod urządzenie) tak,
aby środek linii lasera dokładnie pokrywał się z zaznaczo-
nym uprzednio punktem II na ścianie B.
Zaznaczyć na ścianie A środek linii lasera jako punkt III
(pionowo nad wzgl. pod punktem I).
–Z różnicy d między oboma zaznaczonymi punktami I i III na
ścianie A wyniknie rzeczywiste odchylenie urządzenia po-
miarowego od poziomu.
Maksymalnie dopuszczalne odchylenie d
max
oblicza się w na-
stępujący sposób:
d
max
= podwójna odległość między ścianami x 0,3 mm/m
Przykład: W przypadku odległości między ścianami wynoszą-
cej 5 m maksymalnie dopuszczalne odchylenie może wynosić
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Oznacza to, że zaznaczo-
ne punkty mogą być od siebie oddalone o najwyżej 3 mm.
Dokładność poziomowania pionowej linii lasera
Do przeprowadzenia kontroli dokładności poziomowania linii
pionowej potrzebny jest otwór drzwiowy. Po obu stronach
drzwi musi być minimum 2,5m miejsca. Niezbędne jest też
stabilne podłoże.
Ustawić urządzenie pomiarowe w odległości 2,5 m od ot-
woru drzwiowego na stałym, równym podłożu (nie na sta-
tywie). Skierować linie laserowe na otwór drzwiowy i po-
czekać, aż urządzenie pomiarowe dokona autoniwelacji.
Zaznaczyć środek poziomej linii lasera na podłodze w ot-
worze drzwiowym (punkt I), w odległości 5 m po drugiej
stonie otworu drzwiowego (punkt II), jak również na gór-
nej framudze otworu drzwiowego (punkt III).
Ustawić urządzenie pomiarowe po drugiej stronie otworu
drzwiowego, dokładnie za punktem II. Odczekać, aż urzą-
dzenie pomiarowe się wypoziomuje i skierować pionową li-
nię lasera tak, by jej środek przebiegał dokładnie przez
punkty I i II.
–Z różnicy d między punktem III i środkiem linii lasera na
górnej framudze otworu drzwiowego wyniknie rzeczywiste
odchylenie urządzenia pomiarowego od pionu.
Należy zmierzyć wysokość otworu drzwiowego.
Maksymalnie dopuszczalne odchylenie d
max
oblicza się w na-
stępujący sposób:
d
max
= podwójna wysokość otworu drzwiowego x 0,3 mm/m
Przykład: W przypadku otworu drzwiowego o wysokości 2 m
maksymalnie dopuszczalne odchylenie może wynosić:
d
max
= 2 x 2 m x 0,3 mm/m = 1,2 mm. Oznacza to, że zazna-
czone punkty mogą być od siebie oddalone o najwyżej
1,2 mm.
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
d
2 m
OBJ_BUCH-2825-002.book Page 83 Wednesday, August 24, 2016 4:01 PM
